Назначение разъёма 2РМТ22Б4Ш3В1В

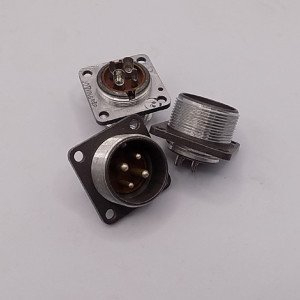

Разъём 2РМТ22Б4Ш3В1В производства «Октябрь» — это низкочастотная цилиндрическая приборная вилка серии 2РМТ общего назначения. Изделие применяется в радио- и электротехнической аппаратуре в качестве блочного разъёма для подключения силовых и сигнальных цепей. Основное назначение — обеспечение надёжного электрического соединения между модулями, блоками и платами внутри приборов, работающих в жёстких условиях эксплуатации.

Серия 2РМТ представляет собой низкочастотные цилиндрические соединители с резьбовым сочленением, рассчитанные на повышенные механические и климатические нагрузки. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей и устойчивость к вибрации и ударам.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ22Б4Ш3В1В содержит следующую информацию:

• 2РМТ — тип серии: низкочастотный цилиндрический соединитель с резьбовым соединением;
• 22 — типоразмер корпуса, посадочный диаметр около 22 мм;
• Б — блочный (приборный) вариант исполнения корпуса;
• Ш — штыревые контакты, то есть вилка;
• В — всеклиматическое климатическое исполнение;
• 1 — вариант ключевания и кодировки;
• В — исполнение по климату или дополнительная модификация.

Конструктивно это приборная вилка без патрубка под кабель. Она предназначена для установки на шасси или плату через соответствующие технологические решения. Контакты выполнены извлекаемыми, что позволяет заменять их без замены всего корпуса.

Электрические параметры

Разъём имеет четыре контакта, при этом используются разнокалиберные контакты: два диаметром 2 мм и два диаметром 3 мм. Такое сочетание позволяет в одном корпусе объединить силовые и вспомогательные цепи.

• Рабочее напряжение — до 560 В;
• Максимальное испытательное напряжение для изоляции обычно выше и доходит до 700 В по типовым данным серии;
• Допустимый ток на одиночный контакт — до 18 А для контактов 2 мм и до 32 А для контактов 3 мм;
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях;
• Переходное сопротивление контакта — не более 0,005 Ом.

Типовой пример применения — два силовых вывода диаметром 3 мм с током до 32 А и два вспомогательных или сигнальных вывода диаметром 2 мм с током до 18 А в одном корпусе для питания модуля и снятия контроля тока или состояния.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в жёстких условиях. Диапазон рабочих температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия. С учётом нагрева контактов допускается кратковременная работа до примерно плюс 150–180 градусов Цельсия.

Механическая стойкость подтверждается следующими параметрами:

• вибропрочность — работа при вибрации в диапазоне частот 1–1000 Гц с ускорением до 490 метров на секунду в квадрате (около 50 g);
• ударная нагрузка — пиковое ударное ускорение до 5000 метров на секунду в квадрате при длительности импульса 0,1–2 мс;
• линейное постоянное ускорение — до 2000 метров на секунду в квадрате;
• работоспособность при пониженном давлении, вплоть до высотного режима, в соответствии с типовыми требованиями для серии 2РМТ.

Ресурс изделия — не менее 500 циклов сочленения и расчленения, наработка — не менее 1000 часов. Срок сохраняемости достигает 15 лет при соблюдении условий хранения.

Материалы и монтаж

Покрытие контактов чаще всего серебряное. Допускаются исполнения с золотым покрытием для улучшения коррозионной стойкости и надёжности контактирования. Метод монтажа жил — обжимка (кримп), что обеспечивает стабильное контактное сопротивление и виброустойчивость соединения.

Благодаря сочетанию резьбового сочленения, извлекаемых контактов и всеклиматического исполнения разъём 2РМТ22Б4Ш3В1В подходит для ответственных применений, где требуется стойкость к вибрации, ударам, перепадам температуры и влажности.
