Назначение разъёма 2РМТ22Б4Ш3В1В

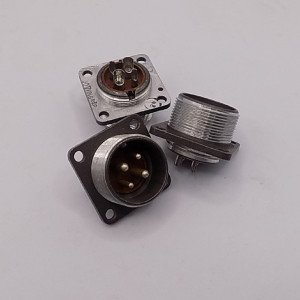

2РМТ22Б4Ш3В1В — это четырёхконтактная негерметичная приборная вилка цилиндрического низкочастотного тропикоустойчивого разъёма серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока и применяется там, где требуются надёжные низкочастотные соединения с повышенной токовой нагрузкой. Разъём выпускается производителем Лтава под артикулом 3357 и относится к категории 2РМТ22.

Конструктивно вилка относится к типу 2РМТ — цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией сочленённого положения. Всеклиматическое тропикоустойчивое исполнение предполагает эксплуатацию в разнообразных погодных условиях, за исключением герметичного подключения: разъём является негерметичным.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены в соответствии с описанием изделия.

• Тип соединителя: 2РМТ, цилиндрический низкочастотный тропикоустойчивый, с резьбовой фиксацией сочленённого положения.
• Количество контактов: 4 штыревых контакта — два диаметром 2 мм и два диаметром 3 мм.
• Максимальное рабочее напряжение: до 560 В (амплитудное значение для переменного и постоянного тока).
• Токовая нагрузка: до 18 А на контакт диаметром 2 мм и до 32 А на контакт диаметром 3 мм, суммарный ток разъёма — до 80 А.
• Корпус: блочный (буква «Б»), изготовлен из алюминиевого сплава АЛ-22, условный диаметр корпуса — 22 мм.
• Изолятор: карболит (пресс-материал АГ-4), обеспечивает сопротивление изоляции не менее 1000 МОм.
• Контакты: штыри из латуни ЛС59-1 с серебряным покрытием, что снижает переходное сопротивление и улучшает стабильность соединения.
• Рабочий диапазон температуры окружающей среды: от минус 60 °C до плюс 100 °C; при смене температур с учётом перегрева контактов — до плюс 150…180 °C.
• Устойчивость к ударным нагрузкам: допускает линейное ускорение до 2000 м/с² и пиковые ударные ускорения порядка 5000 м/с² при коротких импульсах.

Конструкция и материалы

Корпус и изоляция

Блочное исполнение корпуса обозначено буквой «Б» в маркировке и определяет способ монтажа изделия в составе приборных и блочных узлов. Корпус выполнен из алюминиевого сплава АЛ-22, что обеспечивает сочетание механической прочности и умеренной массы. Условный диаметр корпуса составляет 22 мм.

Изолятор изготовлен из карболита — пресс-материала АГ-4. Этот материал обеспечивает высокое сопротивление изоляции, значение которого составляет не менее 1000 МОм, что важно для стабильной работы электрических цепей.

Контактная система

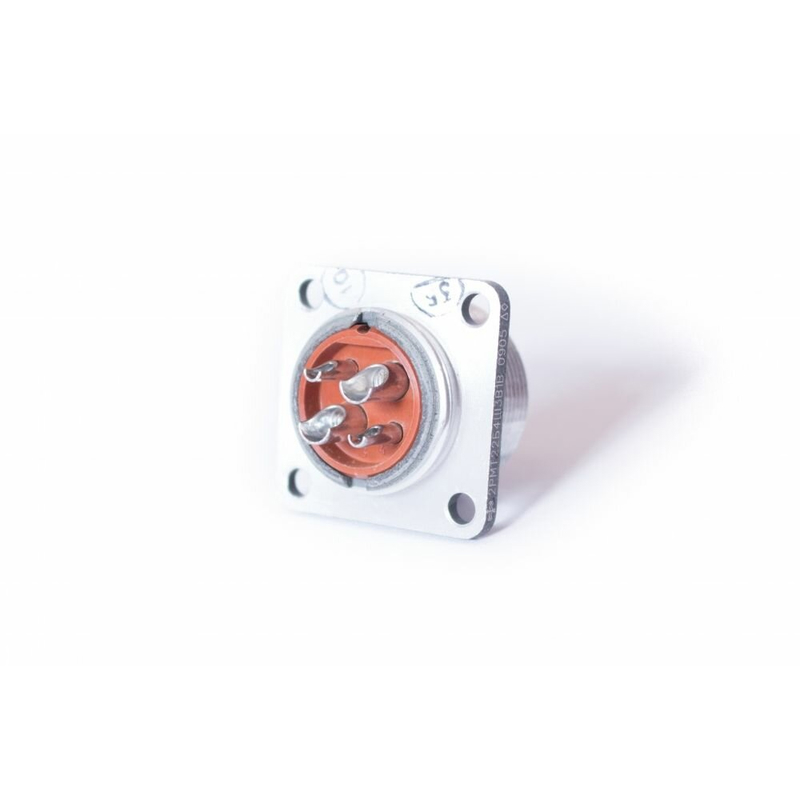

Вилка оснащена четырьмя штыревыми контактами разного диаметра: два контакта диаметром 2 мм и два контакта диаметром 3 мм. Такое сочетание позволяет коммутировать цепи с разной токовой нагрузкой в рамках одного соединителя. Штыри изготовлены из латуни ЛС59-1 и имеют серебряное покрытие, которое снижает переходное сопротивление и повышает стабильность соединения при эксплуатации.

Применение

Разъём 2РМТ22Б4Ш3В1В применяется в приборных и блочных узлах радиоэлектронной аппаратуры, промышленного оборудования и систем электропитания. Основные сценарии использования — там, где требуются надёжные низкочастотные соединения с высокой токовой нагрузкой, а также устойчивость к климатическим и механическим воздействиям.

Благодаря тропикоустойчивому всеклиматическому исполнению, расширенному температурному диапазону и стойкости к ударным и линейным ускорениям, соединитель подходит для аппаратуры, работающей в сложных условиях эксплуатации. При этом следует учитывать, что изделие негерметично, поэтому герметичное подключение для данной модели не предусмотрено.
