Назначение соединителя 2РМТ22Б4Ш3В1В

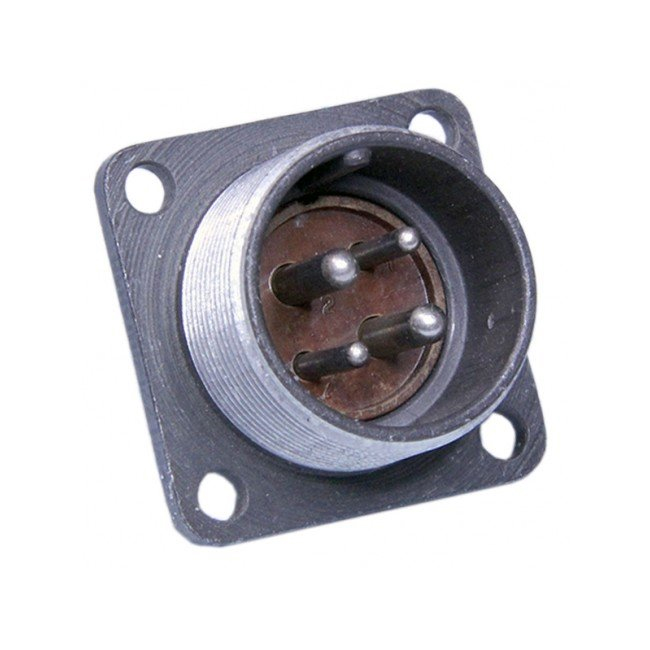

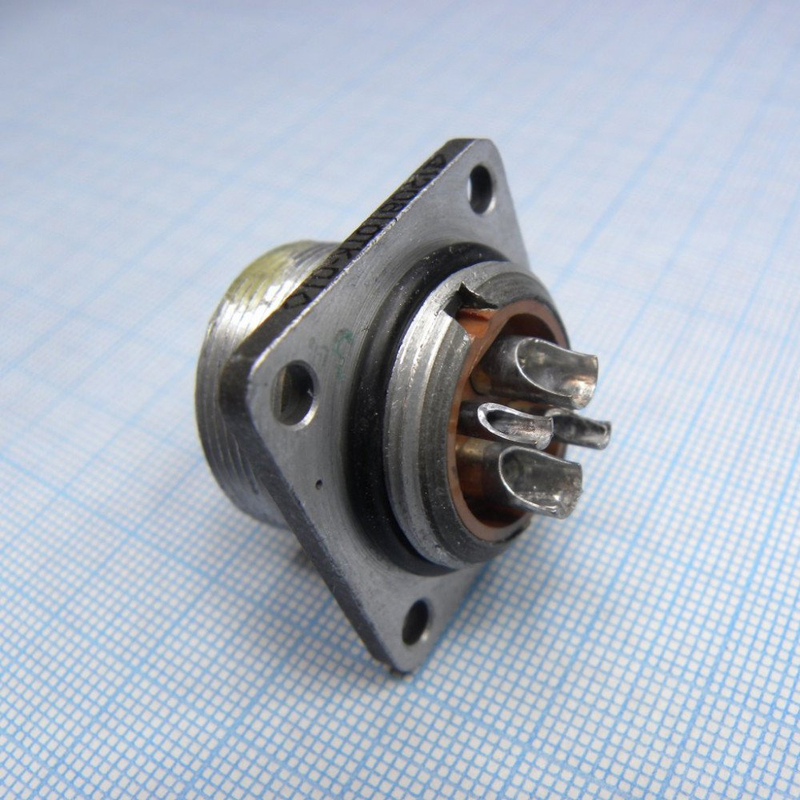

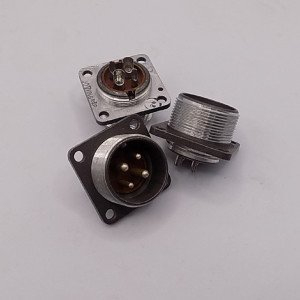

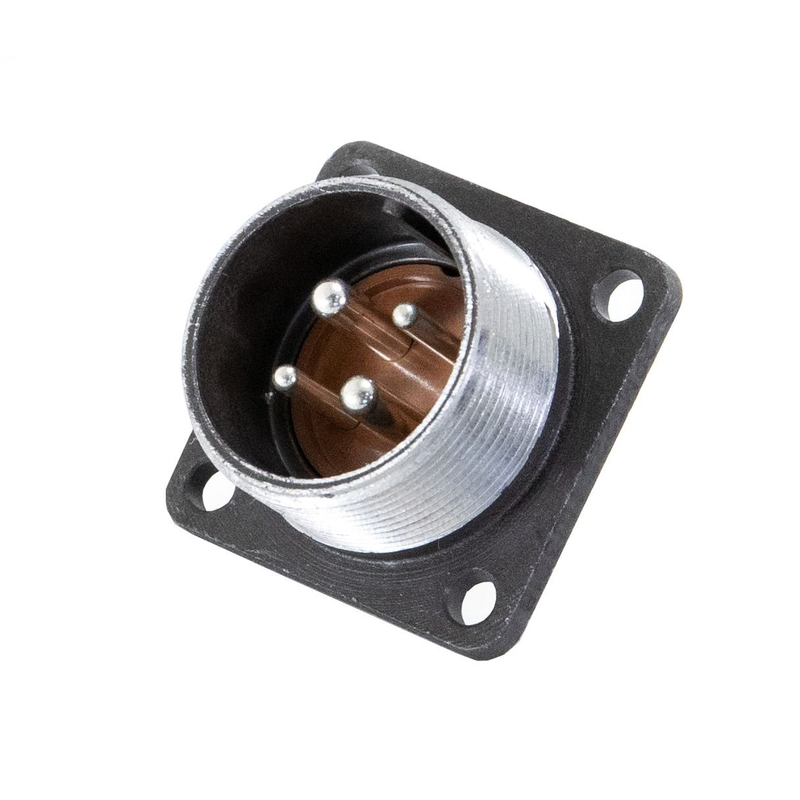

2РМТ22Б4Ш3В1В производства ОАО «Завод Элекон» — это вилка блочная цилиндрического низкочастотного соединителя общего назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц. Соединитель применяется для коммутации электрических цепей в составе блоков, приборов и кабельных сборок, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Поставка осуществляется в заводской упаковке. Приёмка изделия подтверждена отметкой «ОТК», что свидетельствует о прохождении заводского контроля качества.

Конструктивные особенности и подтверждённые характеристики

Соединитель 2РМТ22Б4Ш3В1В — негерметичное, тропикоустойчивое изделие с внутренним объёмным монтажом. Конструкция содержит 4 контакта типоразмера 22. Фиксация сочленённого положения выполняется резьбовым соединением, что исключает самопроизвольное расхождение половин соединителя при механических воздействиях.

Основные технические параметры:

• Максимальное рабочее напряжение: от 560 до 700 вольт.
• Сопротивление изоляции: не менее 1000 мегаом.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Виброустойчивость: от 1 до 1000 герц с ускорением до 490 метров на секунду в квадрате.
• Одиночные удары: до 5000 метров на секунду в квадрате.
• Многократные удары: до 1000 метров на секунду в квадрате.
• Линейные нагрузки: до 2000 метров на секунду в квадрате.
• Минимальная наработка: 1000 часов.

Контакты часто имеют комбинацию диаметров 2,0 миллиметра и 3,0 миллиметра с серебряным покрытием. Такое исполнение обеспечивает стабильное переходное сопротивление и стойкость к окислению в условиях повышенной влажности.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению соединитель 2РМТ22Б4Ш3В1В востребован в различных электроцепях, где важны надёжность и устойчивость к внешним воздействиям. Вилка блочного типа удобна для монтажа непосредственно на корпусе блока или прибора, а внутренний объёмный монтаж позволяет выполнять пайку проводников без выступающих элементов.

Тропикоустойчивое исполнение допускает эксплуатацию в условиях повышенной влажности и температуры, что делает изделие пригодным для аппаратуры, работающей в тяжёлых климатических условиях. Приёмка «ОТК» и минимальная наработка 1000 часов подтверждают ресурс, достаточный для продолжительной работы в составе ответственных электрических цепей.

Год выпуска — 2025. Изготовитель — ОАО «Завод Элекон».
