Назначение

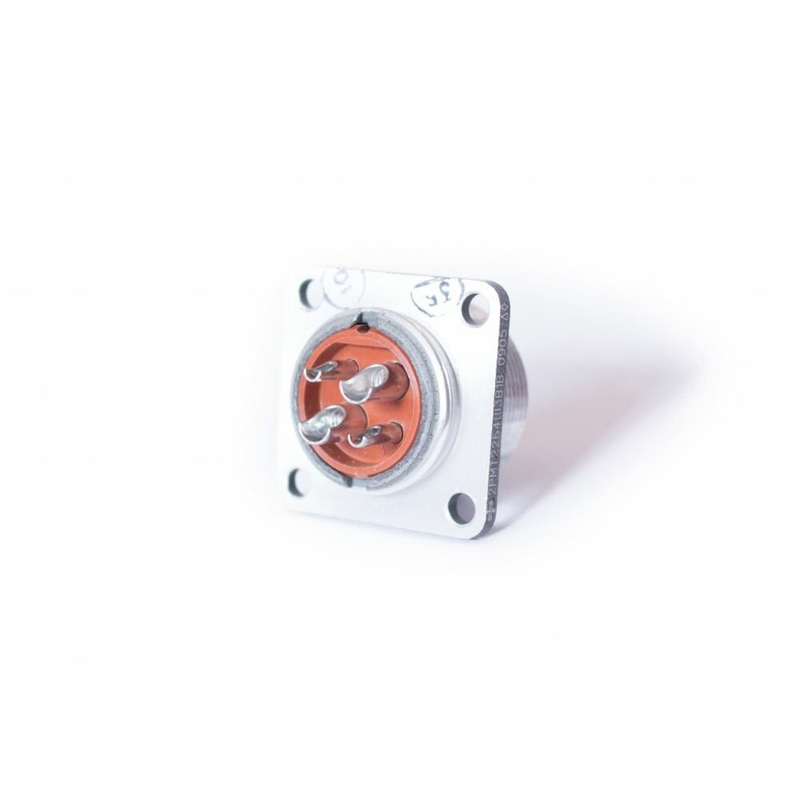

2РМТ22Б4Ш3В1В — приборная вилка производства компании «Элекон» (Казань), относящаяся к серии цилиндрических низкочастотных негерметичных разъёмов 2РМТ. Изделие предназначено для соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Вилка применяется в приборной технике для обеспечения надёжного электрического соединения при внутреннем объёмном монтаже на блок. Конструкция без патрубка и с прямой формой контактов рассчитана именно на такой способ установки.

Технические характеристики

• Количество контактов — 4 извлекаемых: два диаметром 2 мм и два диаметром 3 мм.
• Посадочный диаметр — 22 мм.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Материал корпуса — металл.
• Материал изолятора — карболит.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к линейным нагрузкам — до 2000 метров на секунду в квадрате.
• Минимальная наработка — 1000 часов.

Особенности конструкции

Разъём относится к негерметичному типу, что определяет область его применения — закрытые объёмы приборной техники, где не требуется защита от проникновения влаги и пыли. Металлический корпус обеспечивает механическую прочность, а карболитовый изолятор — электрическую изоляцию между контактами и корпусом.

Извлекаемые контакты двух разных диаметров позволяют использовать вилку для подключения цепей с различной токовой нагрузкой в рамках одного соединителя. Прямая форма контактов и отсутствие патрубка упрощают монтаж непосредственно на блок.

Применение и условия эксплуатации

Вилка 2РМТ22Б4Ш3В1В востребована в составе приборной техники, где необходимо компактное и надёжное соединение электрических цепей. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать изделие в широком спектре условий.

Устойчивость к линейным нагрузкам до 2000 метров на секунду в квадрате и минимальная наработка 1000 часов подтверждают пригодность разъёма для работы в составе оборудования, подвергающегося вибрационным и ударным воздействиям.

Комплектация и производство

Производитель — компания «Элекон», город Казань. Поставка часто осуществляется с приёмкой ОТК. Год выпуска, указанный в карточке товара, — 2017.

Артикул изделия — 50254, категория — 2РМТ22.
