Назначение разъема 2РМТ22Б4Ш3В1В

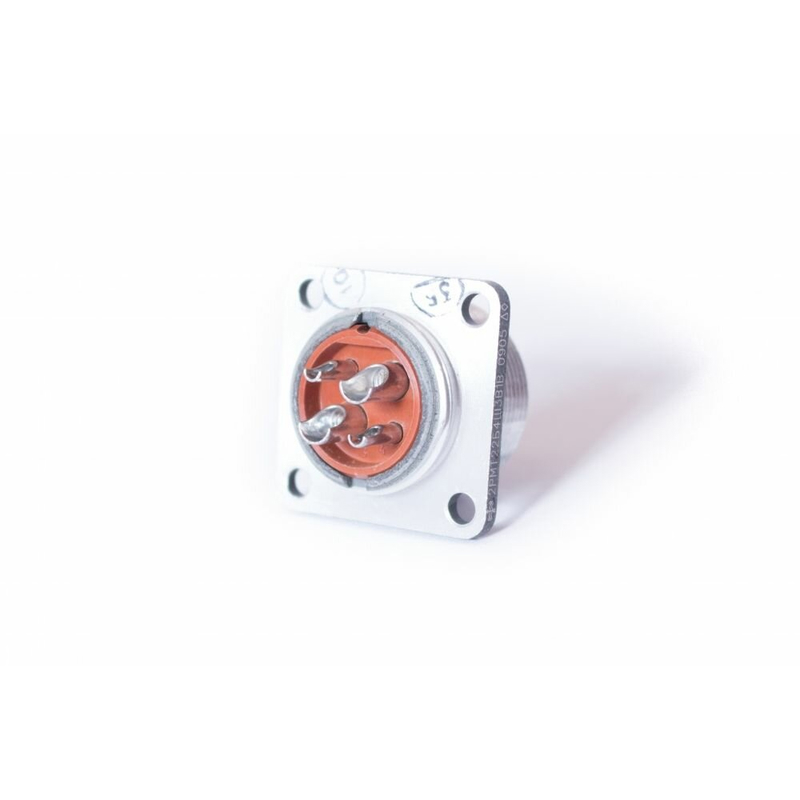

2РМТ22Б4Ш3В1В — это вилка цилиндрического низкочастотного негерметичного тропикоустойчивого разъема производства Элекон. Изделие предназначено для электрического соединения цепей постоянного и переменного тока в составе кабельных сборок, приборов и электротехнических устройств. Разъем относится к категории тропикоустойчивых, то есть сохраняет работоспособность в условиях повышенной влажности и температуры, характерных для тропического климата.

Вилка применяется там, где требуется коммутация силовых и сигнальных линий с повышенной токовой нагрузкой при умеренном числе сочленений. Конструкция предусматривает навесной монтаж, посадочный диаметр составляет 22 мм. Разъем не имеет патрубка, что определяет способ его установки и область применения.

Подтвержденные технические особенности

Контактная система

Разъем оснащен четырьмя контактами: два контакта диаметром 2 мм рассчитаны на ток до 18 А, два контакта диаметром 3 мм — на ток до 32 А. Общая токовая нагрузка на соединитель достигает 80 А при рабочем напряжении 560 В, максимальное значение напряжения составляет 700 В. Сопротивление контактов не превышает 0,005 Ом, сопротивление изоляции — не менее 5000 МОм.

Материалы и конструкция

• Корпусные детали выполнены из алюминиевого сплава АЛ-22.
• Изоляторы изготовлены из прессматериала АГ-4.
• Штыревые контакты выполнены из латуни ЛС59-1 с серебряным покрытием.
• Разъем выпускается без патрубка.

Применение серебряного покрытия контактов обеспечивает стабильное переходное сопротивление и снижает нагрев в зоне электрического соединения. Алюминиевый сплав корпуса дает сочетание прочности и небольшой массы.

Условия эксплуатации и ресурс

Рабочая температура разъема составляет от минус 60 градусов до плюс 100 градусов, при этом допускается перегрев контактов до плюс 180 градусов. Теплостойкость конструкции достигает 100 градусов. Ресурс изделия — 500 сочленений-расчленений, наработка — 1000 часов. Срок сохраняемости — 15 лет.

Разъем выдерживает линейное ускорение 2000 метров на секунду в квадрате и пониженное давление до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля. Указанные параметры подтверждают пригодность изделия для работы в жестких условиях, включая высотные и вибрационные нагрузки.

Область применения

Благодаря тропикоустойчивому исполнению, широкому диапазону рабочих температур и способности коммутировать токи до 80 А, разъем 2РМТ22Б4Ш3В1В применяется в силовых и сигнальных цепях промышленного и специального оборудования. Навесной монтаж и посадочный диаметр 22 мм позволяют устанавливать вилку в составе кабельных сборок и ответных частей соединителей серии 2РМТ22. Изделие подходит для эксплуатации в условиях повышенной влажности, пониженного давления и механических воздействий, где требуется надежное электрическое соединение с контролируемым сопротивлением контактов.
