Назначение

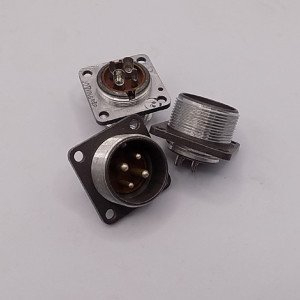

2РМТ22Б4Ш3В1В — это приборная вилка цилиндрического низкочастотного негерметичного разъема серии 2РМТ. Изделие предназначено для создания надёжных электрических соединений во внутренних цепях аппаратуры и применяется в приборах с резьбовым типом сочленения. Вилка рассчитана на работу в электрических цепях переменного и постоянного тока с частотой до 3 МГц. Модель выпускалась в период 2015–2026 годов.

Особенности конструкции

Корпус вилки имеет посадочный диаметр 22 мм. В изделии предусмотрено 4 контакта: 2 контакта диаметром 2 мм и 2 контакта диаметром 3 мм. Такая комбинация позволяет одновременно коммутировать цепи с разной токовой нагрузкой в рамках одного соединения.

• Корпус изготовлен из алюминиевого сплава АЛ-22.
• Изоляторы выполнены из прессматериала АГ-4.
• Контакты изготовлены из латуни ЛС59-1 и имеют серебряное покрытие.
• Монтаж навесной (объемный), без патрубка.
• Контакты предназначены для пайки, что обеспечивает прочное и надёжное электрическое соединение проводов.
• Тип сочленения — резьбовой, обеспечивающий надёжную фиксацию и устойчивость к разъединению под воздействием вибрации.

Электрические характеристики

Вилка рассчитана на следующие параметры электрических цепей:

• Номинальное напряжение: до 560 В переменного тока (амплитудное значение) и до 750 В постоянного тока.
• Номинальный ток на контакт: до 20 А для контактов диаметром 2 мм и до 35 А для контактов диаметром 3 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Электрическая прочность изоляции: не менее 2000 В эффективного (среднеквадратичного) значения между контактами и корпусом.
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 2 мм и не более 1,5 мОм для контактов диаметром 3 мм.

Механические и эксплуатационные характеристики

Разъем устойчив к механическим воздействиям и предназначен для эксплуатации в умеренных промышленных условиях, а также в лабораторной и специальной технике.

• Количество циклов сочленения-расчленения: не менее 500.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Виброустойчивость: выдерживает синусоидальные вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 200 м/с² (20g).
• Ударопрочность: выдерживает многократные удары с ускорением до 150 м/с² (15g) и одиночные удары с ускорением до 5000 м/с² (500g).
• Степень защиты: соответствует IP40, что обеспечивает защиту от проникновения твёрдых частиц диаметром более 1 мм.

Применение

Вилка используется во внутренних электрических соединениях аппаратуры для надёжного подключения в приборах с резьбовым соединением. Изделие подходит для монтажа с экранированными или неэкранированными кабелями в условиях переменного и постоянного тока до 3 МГц.

Разъем находит широкое применение в радиоэлектронной аппаратуре, системах автоматизации и управления, измерительных приборах, промышленной электронике и оборудовании связи. Благодаря своей надёжности, устойчивости к механическим воздействиям и вибрациям, он является предпочтительным выбором для устройств, работающих в умеренных промышленных условиях, а также в лабораторной и специальной технике.
