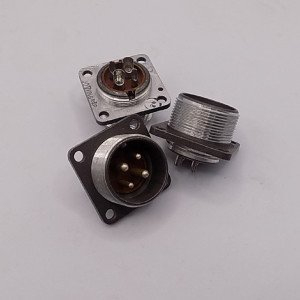

Назначение соединителя 2РМТ22Б4Ш3В1В

Соединитель 2РМТ22Б4Ш3В1В представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый электрический соединитель. Он предназначен для работы в радиоэлектронной и радиотехнической аппаратуре и применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.

Изделие относится к типу 2РМТ и выпускается в блочном (приборном) исполнении, что определяет его основное применение — внутренний монтаж в составе блоков, приборов и стоек. Соединитель изготавливается без патрубка, что делает его удобным для установки непосредственно на корпус аппаратуры.

Подтверждённые технические особенности

Ниже перечислены характеристики, соответствующие данному исполнению соединителя. Все значения приведены для конкретного обозначения 2РМТ22Б4Ш3В1В и не требуют дополнительного согласования с изготовителем.

• Тип соединителя: 2РМТ.
• Условный размер корпуса: 22.
• Вид корпуса: блочный (приборный).
• Количество контактов: 4.
• Часть соединителя: вилка (обозначение Ш).
• Сочетание контактов: контакты диаметром 2,0 мм и диаметром 3,0 мм.
• Покрытие контактов: серебро (обозначение В).
• Теплостойкость: до 100 градусов Цельсия.
• Климатическое исполнение: всеклиматическое (обозначение В).
• Рабочая частота: до 3 МГц.
• Напряжение: 560 или 700 В в зависимости от типономинала.
• Сочленение: резьбовое.
• Метод монтажа: обжимка.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Гарантийный срок хранения: 15 лет.

Конструктивные особенности и условия эксплуатации

Соединитель 2РМТ22Б4Ш3В1В выполнен негерметичным, однако обладает тропикоустойчивым исполнением. Это означает, что изделие сохраняет работоспособность в условиях повышенной влажности, характерной для тропического климата, а также при воздействии низких температур.

Резьбовое сочленение обеспечивает надёжную фиксацию вилки с ответной частью и предотвращает самопроизвольное разъединение цепей при вибрационных нагрузках. Метод монтажа обжимкой предполагает присоединение проводников к контактам с помощью специального инструмента, что даёт стабильное и долговечное электрическое соединение.

Блочное (приборное) исполнение корпуса рассчитано на установку внутри аппаратуры, поэтому соединитель не предназначен для наружной герметичной коммутации. Отсутствие патрубка упрощает компоновку прибора и позволяет размещать вилку на панелях и шасси без дополнительных переходных элементов.

Применение

Благодаря сочетанию четырёх контактов двух типоразмеров, серебряному покрытию и всеклиматическому исполнению, соединитель 2РМТ22Б4Ш3В1В применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации низкочастотных цепей с рабочими частотами до 3 МГц. Он подходит для использования в составе блоков и приборов, эксплуатируемых при температурах от минус 60 до плюс 100 градусов Цельсия, в том числе в условиях повышенной влажности и низких температур.

Длительный гарантийный срок хранения — 15 лет — позволяет закладывать соединитель в комплектацию изделий, рассчитанных на продолжительное хранение и последующий ввод в эксплуатацию без потери рабочих свойств.

Краткая сводка

Таким образом, 2РМТ22Б4Ш3В1В — это четырёхконтактная вилка типа 2РМТ с условным размером корпуса 22, блочным исполнением, серебряным покрытием контактов и всеклиматическим климатическим исполнением. Изделие предназначено для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре, имеет резьбовое сочленение, монтируется обжимкой и рассчитано на эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Артикул товара — 3362, категория — 2РМТ22.
