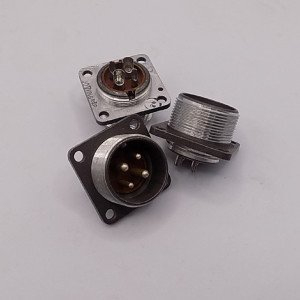

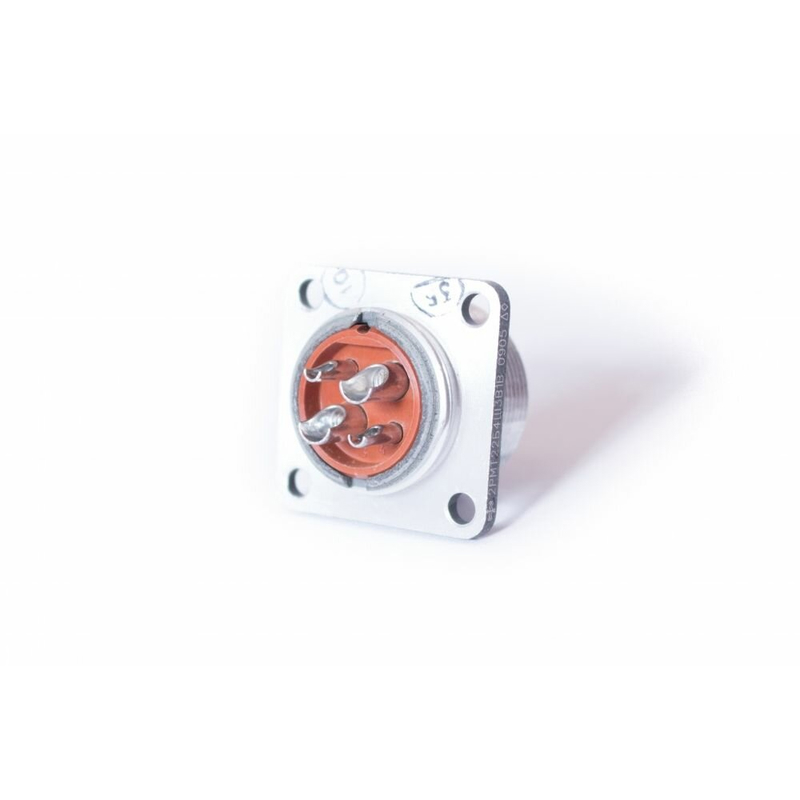

Назначение соединителя 2РМТ22Б4Ш3В1В

Соединитель 2РМТ22Б4Ш3В1В относится к категории цилиндрических низкочастотных негерметичных электрических разъёмов блочного типа. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основное назначение — соединение и разъединение электрических цепей в приборах, блоках и электроаппаратуре, где требуется компактный разъём с повышенной токовой нагрузкой на контакты.

Артикул изделия — 3361, категория — 2РМТ22. Соединители данного типа выпущены в 2014 году и применяются как приборные (блочные) соединители, то есть устанавливаются непосредственно на корпус блока или прибора.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели соединителя.

• Количество контактов — 4.
• Диаметр контактов: два контакта диаметром 2 мм и два контакта диаметром 3 мм.
• Токовая нагрузка на каждый контакт диаметром 2 мм — до 18 А.
• Токовая нагрузка на каждый контакт диаметром 3 мм — до 32 А.
• Максимальная суммарная токовая нагрузка на соединитель — до 80 А.
• Максимальное рабочее напряжение — до 560 В.
• Максимальное испытательное напряжение в нормальных условиях — до 1850 В.
• Покрытие контактов — серебро.
• Способ монтажа — обжимка на блок.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Конструкция и особенности исполнения

Разъём имеет резьбовое сочленение, обеспечивающее фиксацию положения ответной части и надёжный электрический контакт. Корпус изготовлен из металла, чаще всего из алюминиевого сплава. Изолятор выполнен из карболита или подобных материалов, стойких к электрическим и тепловым нагрузкам.

Соединители обладают тропикоустойчивостью, что позволяет эксплуатировать их во всеклиматических условиях без снижения качества связи. Негерметичное исполнение означает, что изделие не предназначено для работы под водой или при прямом воздействии жидкостей под давлением, однако тропикоустойчивое исполнение допускает работу в условиях повышенной влажности и температуры окружающей среды.

Применение

Соединители 2РМТ22Б4Ш3В1В используются для соединения и разъединения электрических цепей в различных видах электроаппаратуры, включая радиоэлектронную и радиотехническую аппаратуру специального и общего назначения. Блочный тип корпуса и способ монтажа обжимкой на блок делают их удобными для установки на приборные панели и корпуса блоков.

Благодаря сочетанию контактов разного диаметра и высокой суммарной токовой нагрузке, разъём подходит для цепей как с умеренными, так и с повышенными токами. Резьбовое сочленение обеспечивает механическую устойчивость соединения при вибрациях и в условиях эксплуатации с частой коммутацией.

Условия эксплуатации и ограничения

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Максимальное рабочее напряжение составляет 560 В, испытательное — 1850 В в нормальных условиях. Частотный диапазон коммутируемых цепей — до 3 МГц.

Соединитель является негерметичным, поэтому его не следует применять в средах, требующих полной герметичности. Сведения о производителе, комплектации, гарантии, сертификатах и стране производства в предоставленных данных отсутствуют. Краткое описание из каталога также не заполнено.
