Назначение соединителя 2РМТ22Б4Ш3В1В

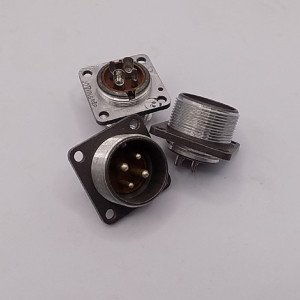

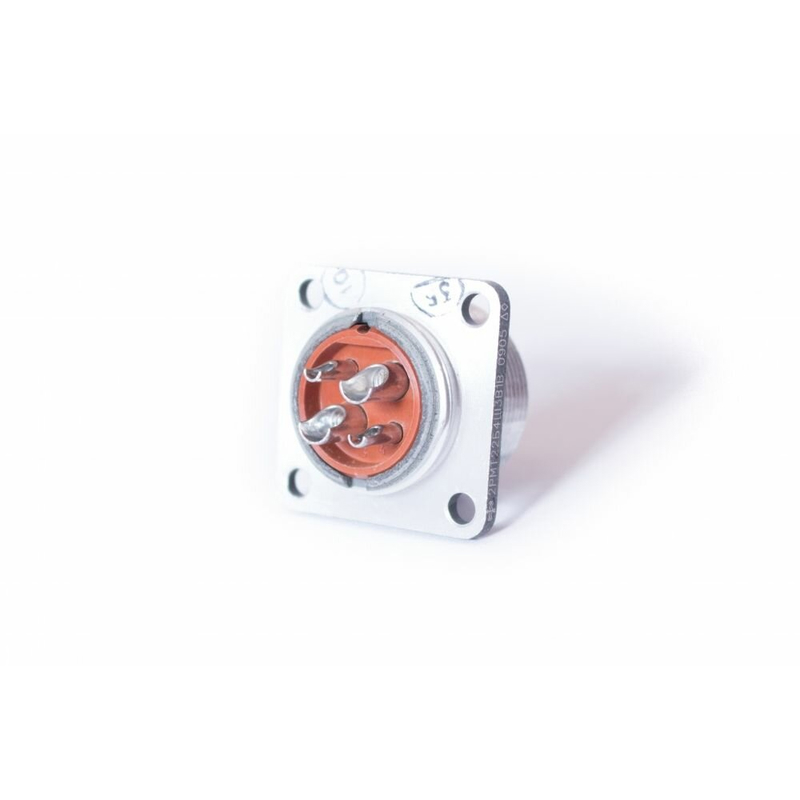

2РМТ22Б4Ш3В1В — это приборная вилка блочного типа цилиндрической конструкции из серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре в качестве элемента общего назначения.

Конструкция вилки — негерметичная, тропикоустойчивая, с резьбовым соединением и внутренним монтажом. Исполнение — всеклиматическое, обозначаемое как В (или В2.1 по ГОСТ 15150-69), что подтверждает пригодность изделия к эксплуатации в различных климатических зонах.

Подтверждённые технические особенности

Соединитель оснащён четырьмя извлекаемыми контактами. Два контакта имеют диаметр 2 мм и рассчитаны на ток до 18 А, ещё два контакта диаметром 3 мм обеспечивают ток до 32 А. Максимальное рабочее напряжение составляет 560 В.

Основные электрические и механические параметры изделия:

• посадочный диаметр корпуса — 22 мм;
• сопротивление контактов — не более 0,005 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия;
• смена температур — до плюс 180 градусов Цельсия;
• устойчивость к вибрации — до 2000 метров на секунду в квадрате;
• устойчивость к линейному ускорению — 2000 метров на секунду в квадрате;
• рабочее атмосферное давление — до 133,32 на 10 в минус двенадцатой степени Паскаля.

Расшифровка обозначения 2РМТ22Б4Ш3В1В

Маркировка изделия содержит полную информацию о его конструкции. Разберём её по элементам:

1. 2РМТ — тип соединителя: негерметичный, тропикоустойчивый.
2. 22 — условный размер корпуса, соответствующий посадочному диаметру 22 мм.
3. Б — блочный (приборный) корпус.
4. 4 — общее количество контактов в изделии.
5. Ш3В1В — сочетание контактов; номер комбинации 3 означает наличие двух контактов диаметром 2 мм и двух контактов диаметром 3 мм; исполнение без патрубка.

Применение и показатели надёжности

Вилка 2РМТ22Б4Ш3В1В используется в составе радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения. Контакты имеют покрытие серебром или золотом. Монтаж выполняется методом обжимки или пайки, что позволяет выбрать способ подключения в зависимости от требований конкретного узла.

Заявленные показатели надёжности подтверждают длительный срок службы изделия. Минимальная наработка составляет 1000 часов, при определённых условиях эксплуатации она достигает 5000 часов. Ресурс по количеству сочленений-расчленений — 500 циклов. Срок сохраняемости изделия находится в диапазоне от 15 до 25 лет.

Таким образом, 2РМТ22Б4Ш3В1В представляет собой многоразовый соединитель с извлекаемыми контактами разного диаметра, рассчитанный на широкий диапазон температур, повышенные вибрационные и ударные нагрузки, а также эксплуатацию при пониженном атмосферном давлении. Совокупность этих свойств делает его пригодным для ответственных электрических соединений в аппаратуре, работающей в сложных климатических и механических условиях.
