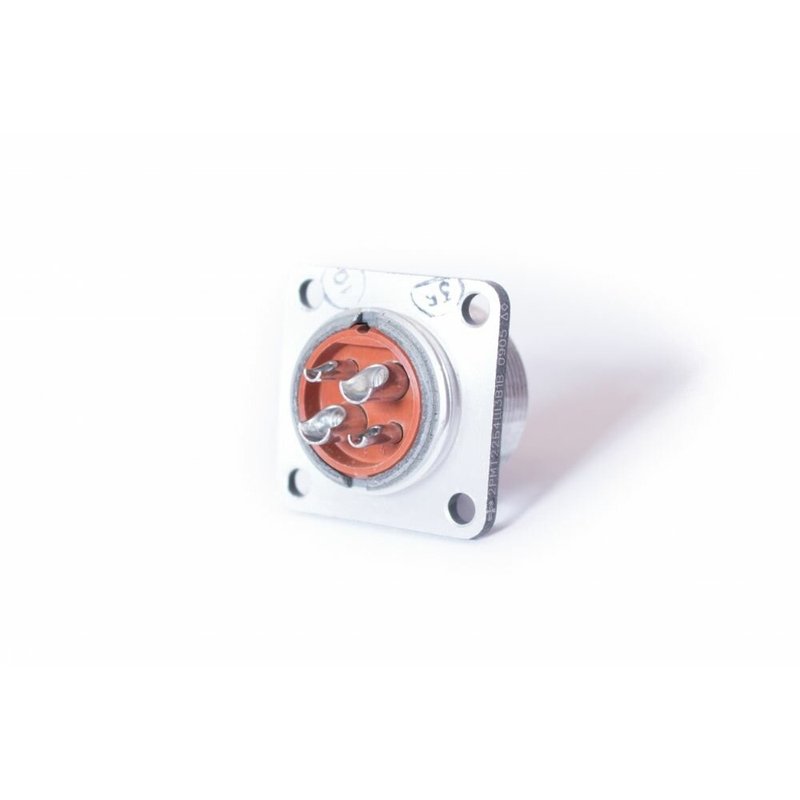

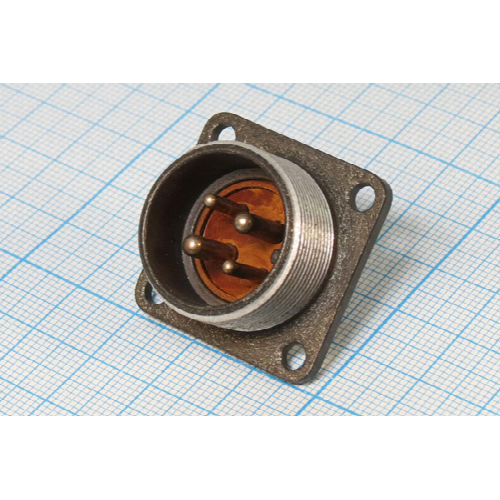

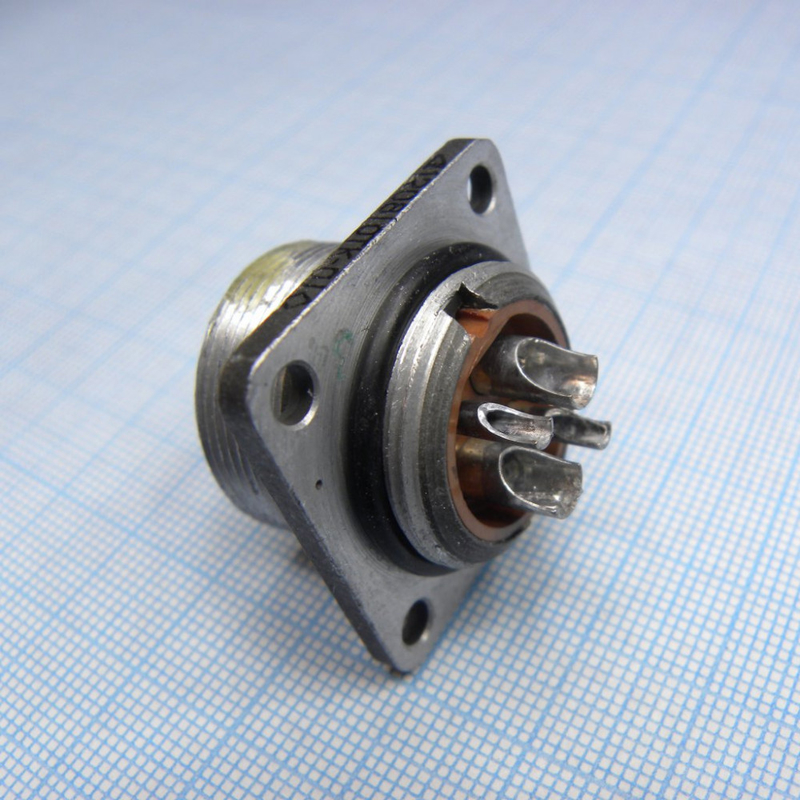

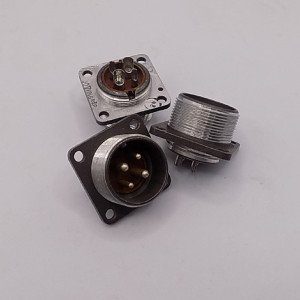

Назначение соединителя 2РМТ22Б4Ш3В1В

Соединитель 2РМТ22Б4Ш3В1В (артикул 3355) представляет собой электрический низкочастотный цилиндрический разъем, предназначенный для коммутации электрических цепей в составе различных электрических устройств и систем. Изделие относится к категории 2РМТ22 и применяется там, где требуется надежное механическое и электрическое соединение при воздействии вибраций, ударов и перепадов температуры.

Основное назначение разъема — подключение и отключение электрических компонентов, передача низкочастотных сигналов и питания между блоками аппаратуры. Резьбовой тип соединения обеспечивает жесткую фиксацию ответных частей и исключает самопроизвольное разъединение при эксплуатационных нагрузках.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Иные значения, не указанные в источниках, не приводятся.

• Количество контактов: 4.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Рабочее напряжение: до 560 В.
• Максимальное напряжение: до 700 В.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Сопротивление контактов: не более 0,005 Ом.
• Емкость между контактами: не более 6 пФ.
• Диапазон частот вибрации: от 1 до 1000 Гц.
• Ускорение при одиночных ударах: до 490 м/с² (в единицах ускорения свободного падения).
• Срок службы: до 15 лет.

Указанные значения подтверждают принадлежность соединителя к классу изделий, рассчитанных на работу в жестких условиях эксплуатации. Металлический корпус совместно с карболитовым изолятором обеспечивает механическую прочность и электрическую изоляцию контактов, а низкое переходное сопротивление и малая межконтактная емкость способствуют стабильной передаче сигнала.

Особенности конструкции

Соединитель 2РМТ22Б4Ш3В1В выполнен в цилиндрическом корпусе и имеет резьбовой тип соединения. Такое исполнение предназначено для установки на приборные панели и обеспечивает надежное крепление в составе аппаратуры. Конструкция ориентирована на устойчивость к вибрационным и ударным воздействиям, что подтверждается заявленными диапазонами частот и ускорений.

Съемное или стационарное подключение через резьбу позволяет многократно выполнять сочленение и расчленение без потери качества контакта. Применение металла для корпуса и карболита для изолятора является типовым решением для низкочастотных цилиндрических разъемов, работающих в условиях повышенных требований к механической стойкости.

Применение

Благодаря долговечности и способности работать в сложных условиях соединитель широко используется в различных областях, включая авиацию, военную технику и промышленные системы. Изделие подходит для подключения электрических компонентов в составе бортовой, наземной и стационарной аппаратуры, где предъявляются требования к виброустойчивости, ударопрочности и широкому температурному диапазону.

Срок службы до 15 лет делает разъем экономически выгодным выбором для длительных проектов, в которых важны межремонтные интервалы и стабильность характеристик на протяжении всего периода эксплуатации.

Краткое резюме

2РМТ22Б4Ш3В1В — надежное решение для подключения электрических компонентов в различных приложениях. Четырехконтактный низкочастотный цилиндрический разъем с металлическим корпусом и карболитовым изолятором рассчитан на рабочее напряжение до 560 В, максимальное напряжение до 700 В и температуру от минус 60 °C до плюс 100 °C. Резьбовое соединение и устойчивость к вибрациям и ударам определяют его применение в авиации, военной технике и промышленных системах.
