Назначение

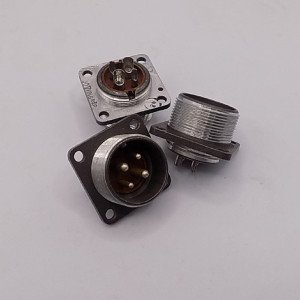

2РМТ22Б4Ш3В1БВ — это приборная вилка цилиндрического низкочастотного соединителя серии 2РМТ с четырьмя контактами. Изделие предназначено для надежного соединения электрических цепей в электро- и радиоаппаратуре. Приборное (блочное) исполнение корпуса позволяет устанавливать вилку непосредственно на блок, панель или шасси аппаратуры, обеспечивая стабильный электрический контакт при эксплуатации в жестких условиях.

Соединитель относится к негерметичным тропикоустойчивым изделиям, то есть рассчитан на работу во влажном и тропическом климате без дополнительной герметизации корпуса. Такое исполнение делает его пригодным для аппаратуры, эксплуатируемой в широком диапазоне климатических зон.

Расшифровка обозначения

Маркировка 2РМТ22Б4Ш3В1В построена по стандартной схеме и содержит полную информацию о конструкции изделия:

• 2РМТ — серия негерметичных тропикоустойчивых соединителей;
• 22 — посадочный диаметр корпуса 22 мм;
• Б — блочный (приборный) тип корпуса без патрубка;
• 4 — общее количество контактов;
• Ш — вилка (штыревой тип контактов);
• 3В1В — сочетание контактов: два контакта диаметром 3 мм и два контакта диаметром 2 мм.

Основные технические характеристики

Соединитель рассчитан на рабочее напряжение до 560 В и рабочую частоту до 3 МГц. Максимальная токовая нагрузка составляет 18 А на контакты диаметром 2 мм и 32 А на контакты диаметром 3 мм; в данном изделии установлено по два контакта каждого типа.

Электрические параметры контактных пар нормированы: сопротивление контакта не превышает 0,0016 Ом для контактов диаметром 2 мм и 0,0008 Ом для контактов диаметром 3 мм. Сопротивление изоляции составляет не менее 5000 МОм.

Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия с учетом допустимого перегрева контактов до плюс 180 градусов Цельсия. Исполнение всеклиматическое и тропикоустойчивое.

Механические и эксплуатационные параметры

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Механические удары: одиночные до 5000 метров на секунду в квадрате и многократные до 1000 метров на секунду в квадрате. Линейное ускорение — до 2000 метров на секунду в квадрате.

Наработка составляет не менее 1000 часов, количество циклов сочленения-расчленения — 500, срок сохраняемости — 15 лет. Фиксация соединения резьбовая, что исключает самопроизвольное разъединение при вибрации. Монтаж выполняется пайкой или объемным способом, контакты имеют серебряное покрытие.

Применение

Благодаря сочетанию высокой токовой нагрузки, стойкости к вибрации и ударам, а также тропикоустойчивому исполнению вилка 2РМТ22Б4Ш3В1В применяется в электро- и радиоаппаратуре, где требуется надежное соединение силовых и сигнальных цепей. Приборный тип корпуса удобен для установки на блоках, панелях и шасси, а резьбовая фиксация обеспечивает сохранение контакта в условиях интенсивных механических воздействий.

Наличие в одном соединителе контактов двух типоразмеров позволяет одновременно коммутировать цепи с разной токовой нагрузкой: до 32 А по контактам диаметром 3 мм и до 18 А по контактам диаметром 2 мм. Это делает изделие универсальным решением для аппаратуры, эксплуатируемой в широком диапазоне температур и климатических условий.
