Назначение соединителя 2РМТ22Б4Ш3Б1В

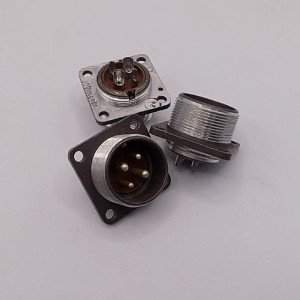

2РМТ22Б4Ш3Б1В — это электрический соединитель цилиндрического типа из серии 2РМТ, предназначенный для надёжного соединения в цепях постоянного и переменного тока частотой до 3 МГц. Изделие относится к блочным (приборным) вилкам с резьбовым соединением и одношпоночным поляризационным выступом, что обеспечивает точное позиционирование и исключает неправильную стыковку ответных частей.

Артикул изделия — 3345, категория — 2РМТ22. Производитель в предоставленных данных не указан. Соединитель применяется как составная часть электрических разъёмных соединений в составе аппаратуры, где требуется стабильная передача сигнала и питания при воздействии внешних дестабилизирующих факторов.

Расшифровка обозначения 2РМТ22Б4Ш3Б1В

Обозначение соединителя построено по стандартной схеме и несёт полную информацию о его конструкции и контактной системе.

• 2РМТ — негерметичный тропикоустойчивый низкочастотный соединитель.
• 22 — условный размер корпуса, соответствующий диаметру посадочного отверстия 22 мм.
• Б — блочный (приборный) корпус без патрубка.
• 4Ш3Б1 — четыре контакта: три контакта большего сечения и один контакт меньшего сечения.
• В — вилка (штыревая часть соединения).

Конструктивные особенности

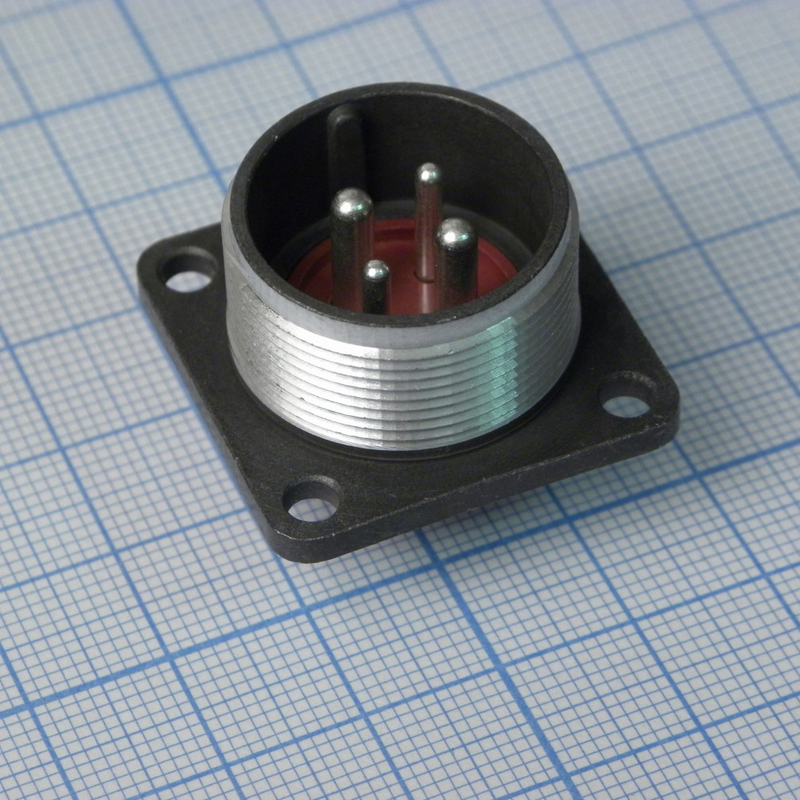

Соединитель имеет условный размер корпуса 22 мм и диаметр контактов от 1 до 3 мм. Контактная группа включает 4 контакта в комбинации Ш3Б1, где «Ш3» обозначает 3 контакта большего сечения, а «Б1» — 1 контакт меньшего сечения. Резьбовое соединение обеспечивает механическую фиксацию сочленённой пары, а одношпоночный поляризационный выступ задаёт единственно верное взаимное положение частей. Монтаж выполняется пайкой или объёмным способом.

Технические характеристики

Ниже приведены подтверждённые параметры, определяющие эксплуатационные возможности изделия.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на контакт: от 32 до 50 А.
• Сопротивление изоляции: не менее 1000 до 5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Устойчивость к вибрации: диапазон от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате.
• Устойчивость к ударам: до 5000 метров на секунду в квадрате.
• Ресурс сочленений-расчленений: от 500 до 1000 циклов.
• Наработка: 5000 часов.
• Срок сохраняемости: от 15 до 25 лет.

Применение и надёжность

Соединитель 2РМТ22Б4Ш3Б1В выпускается во всеклиматическом исполнении и предназначен для эксплуатации в аппаратуре, работающей в тяжёлых условиях. Он применяется в авиационной технике и промышленном оборудовании, где предъявляются повышенные требования к вибро- и ударостойкости, а также к стабильности электрического контакта.

Тропикоустойчивое исполнение и широкий температурный диапазон позволяют использовать изделие в районах с влажным и жарким климатом. Резьбовое соединение и поляризационный выступ снижают риск самопроизвольного расчленения под действием вибрации. Совокупность указанных свойств обеспечивает надёжную работу соединителя в составе ответственных электрических цепей на протяжении всего заявленного срока службы и хранения.
