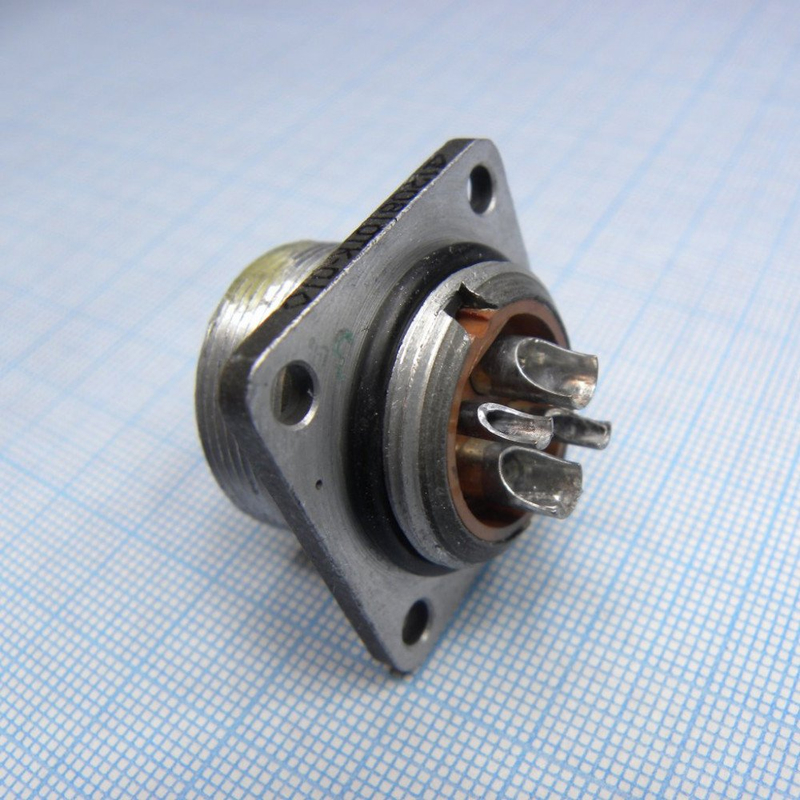

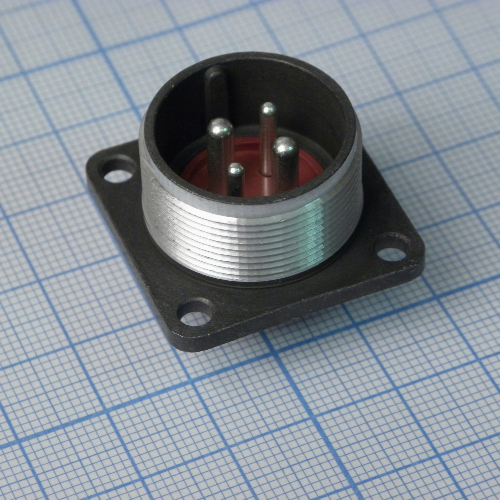

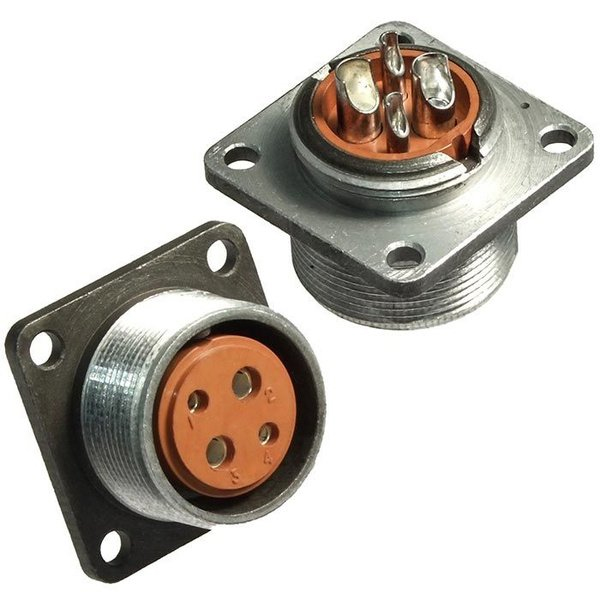

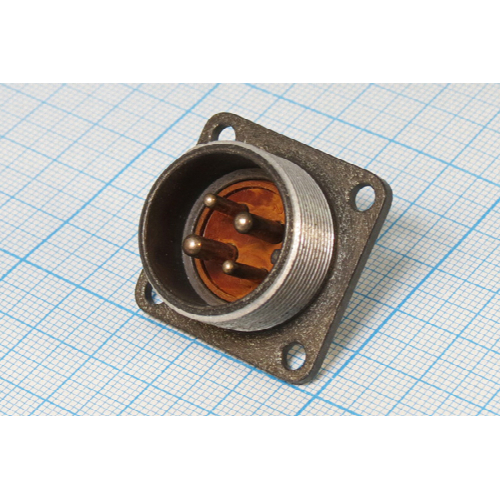

2РМТ22Б4Ш3А1В Лтава

Цена:

2550 ₽

Производитель: Лтава

Технические характеристики

2РМТ22Б4Ш3А1В — это электрический низкочастотный цилиндрический соединитель (вилка) тропикоустойчивого исполнения, произведённый на Полтавском электромеханическом заводе «Лтава» (Украина). Он предназначен для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре, используется в электрических цепях постоянного и переменного тока (до 3 МГц) с резьбовым соединением.

Соединитель состоит из корпуса, изолятора и извлекаемых контактов (обжимка). Покрытие контактов — золото, типоразмер 22, блочный корпус без патрубка, 4 контакта (∅1,0 мм и ∅3,0 мм). Максимальное рабочее напряжение — 560 В, токовая нагрузка на контакт — от 4 до 36 А.

2PMG22B10SH1E2 connector

Работает при температуре от -60 до +100°C (смена до +150°C), всеклиматическое исполнение В2.1 по ГОСТ 15150-69. Выдерживает вибрацию (1–5000 Гц, 490 м/с²), механические удары (до 5000 м/с²), линейное ускорение 2000 м/с² и пониженное давление до 10⁻¹² мм рт. ст. Сопротивление изоляции — не менее 5000 МОм, наработка — минимум 5000 ч при 500 сочленениях.

На изображении показан технический чертёж соединителя с деталями сборки и сечениями, что иллюстрирует его конструкцию.

2РМТ — тип;
22 — типоразмер;
Б — блочный корпус;
4 — число контактов;
Ш — вилка;
3 — комбинация контактов;
А1В — золото, 100°C, всеклиматическое.

Описание

2РМТ22Б4Ш3А1В

2РМТ22Б4Ш3А1В: особенности и применение разъёма

2РМТ22Б4Ш3А1В — электрический круглый соединитель, предназначенный для создания надёжных разъёмных соединений в составе промышленного, измерительного и специализированного оборудования. Такие разъёмы востребованы там, где важны устойчивость контакта, механическая прочность и удобство обслуживания кабельных линий.

Конструкция изделия ориентирована на передачу электрических сигналов и питания между отдельными блоками аппаратуры. Компактное исполнение и круглая форма корпуса помогают рационально размещать соединения в ограниченном пространстве приборов, шкафов управления и кабельных сборок.

Ключевые особенности 2РМТ22Б4Ш3А1В

Разъёмы серии 2РМТ применяются в системах, для которых важна стабильность электрического контакта при регулярных подключениях и отключениях. Маркировка 2РМТ22Б4Ш3А1В позволяет идентифицировать конкретное конструктивное исполнение изделия и подобрать ответную часть при проектировании или ремонте оборудования.

К основным особенностям относятся:

Круглая конструкция, удобная для монтажа и коммутации кабелей.
Многоконтактное исполнение для подключения нескольких электрических цепей через единый интерфейс.
Прочный корпус, рассчитанный на эксплуатацию в составе технических устройств.
Возможность применения в кабельных жгутах, панелях, корпусах приборов и распределительных узлах.
Разъёмное соединение, упрощающее диагностику, обслуживание и замену отдельных модулей.

Где используется разъём 2РМТ22Б4Ш3А1В

Соединитель 2РМТ22Б4Ш3А1В может использоваться в оборудовании, где необходимо обеспечить организованное подключение цепей питания, управления, сигнализации или измерения. Он подходит для задач, в которых требуется разделить систему на функциональные блоки без отказа от надёжной коммутации.

Типичные области применения:

Промышленные системы автоматизации.
Контрольно-измерительная аппаратура.
Электротехнические шкафы и пульты управления.
Приборостроение.
Испытательные стенды.
Системы связи и передачи сигналов.
Специализированное оборудование с кабельными соединениями.

Что учитывать при подборе

При выборе разъёма важно сопоставить обозначение 2РМТ22Б4Ш3А1В с требованиями конкретного устройства. Необходимо проверить совместимость с ответной частью, число и тип контактов, схему распайки, вариант монтажа, сечение подключаемого кабеля и условия эксплуатации.

Также следует учитывать назначение каждой цепи: сигнальные линии, питание, управление и измерительные каналы могут предъявлять разные требования к подключению. Корректный монтаж, качественная пайка или обжим контактов и защита кабеля от перегиба помогают сохранить стабильность соединения в течение длительной эксплуатации.

Итог

2РМТ22Б4Ш3А1В — востребованное решение для построения надёжных разъёмных электрических соединений в промышленной и специализированной аппаратуре. Благодаря конструктивной прочности, удобству обслуживания и возможности организовать многоконтактное подключение такой разъём применяется при создании, модернизации и ремонте различных технических систем.
