Назначение соединителя 2РМТ22Б4Ш3А1БВ

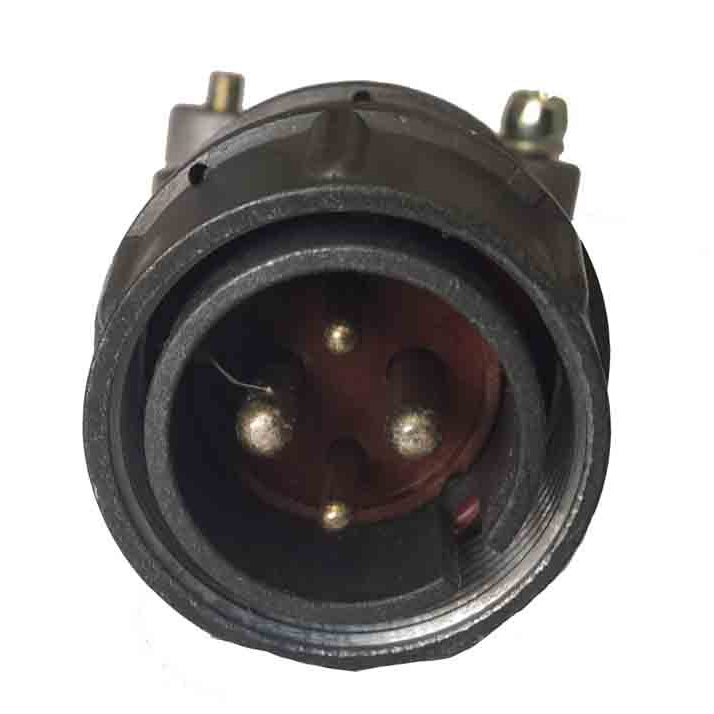

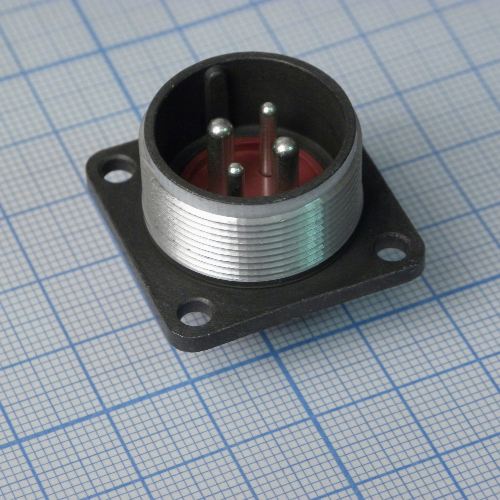

2РМТ22Б4Ш3А1БВ — это блочная вилка производства завода «Элекон», относящаяся к серии цилиндрических низкочастотных соединителей общего назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надёжное электрическое соединение под нагрузкой, в том числе в условиях вибрации и повышенных механических воздействий.

Конструкция отличается негерметичным исполнением и тропикоустойчивостью, что позволяет использовать вилку в промышленных и технических системах с широким диапазоном условий эксплуатации.

Конструктивные особенности и маркировка

Обозначение 2РМТ22Б4Ш3А1БВ кодирует конкретную конфигурацию соединителя. Ниже перечислены подтверждённые особенности исполнения.

• Условный размер корпуса — 22.
• Вид корпуса — блочный.
• Количество контактов — 4.
• Вид контактов — Ш (штыревые).
• 3 контакта с отверстием А1.
• Разъём — Б.
• Вариант исполнения — В.
• Сочленение резьбовое с одношпоночной поляризацией корпусов.
• Пылезащищённость контактов и мест подсоединения проводов в соединённом состоянии.

Одношпоночная поляризация корпусов исключает неправильное сочленение и обеспечивает правильную ориентацию ответных частей. Резьбовое соединение фиксирует вилку и розетку в сочленённом положении.

Технические характеристики

Соединитель рассчитан на эксплуатацию в расширенном температурном диапазоне. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Номинальный ток на контакт достигает 36 ампер и зависит от сечения применяемого провода.

Механическая стойкость подтверждена следующими параметрами:

• Вибрационная стойкость — диапазон частот от 1 до 1000 герц при ускорении до 490 метров на секунду в квадрате.
• Ударная стойкость — до 5000 метров на секунду в квадрате при одиночном ударе.
• Минимальная наработка — 1000 часов.
• Ресурс сочленений-расчленений — 500 циклов.
• Сопротивление изоляции — не менее 1000 мегаом.

Монтаж и применение

Монтаж вилки объёмный, выполняется методом пайки. Такой способ обеспечивает надёжное электрическое соединение проводов с контактами и применяется в аппаратуре, где важна стойкость к механическим нагрузкам.

Ответными частями служат розетки серий 2РМ22К4Г3А1, 2РМ22К4Г3В1 и аналогичные. Это обеспечивает совместимость в блочных соединениях и позволяет компоновать вилку с подходящими розетками внутри одной серии.

Область применения охватывает промышленные и технические системы, включая вибрационные условия, где необходимо надёжное соединение под нагрузкой. Тропикоустойчивое исполнение расширяет возможности использования соединителя в сложных климатических условиях.

Краткая сводка

1. Тип изделия — блочная вилка серии 2РМТ22.
2. Производитель — завод «Элекон».
3. Число контактов — 4 штыревых, из них 3 с отверстием А1.
4. Частотный диапазон — до 3 МГц.
5. Ток на контакт — до 36 ампер в зависимости от сечения провода.
6. Температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия.
7. Совместимые ответные части — розетки 2РМ22К4Г3А1, 2РМ22К4Г3В1 и аналогичные.
