Назначение разъёма 2РМТ22Б4Г3В1В

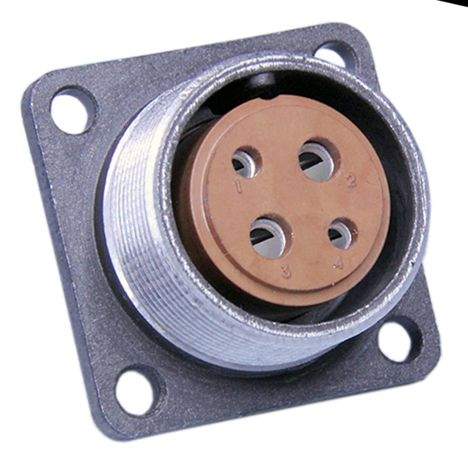

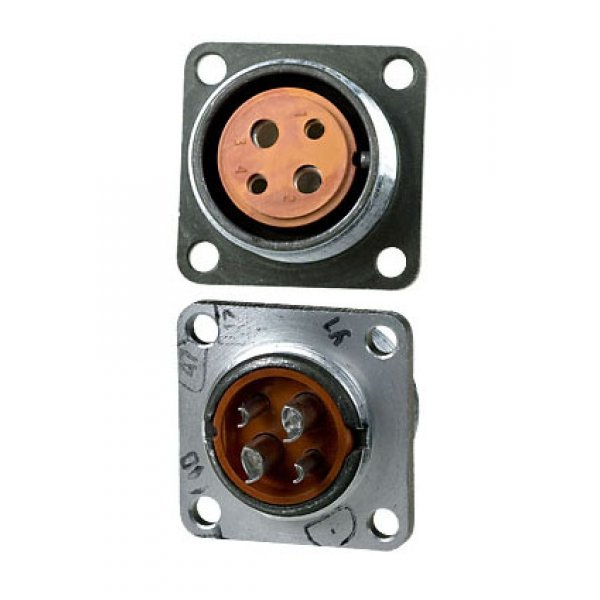

2РМТ22Б4Г3В1В — это розетка из серии цилиндрических низкочастотных разъёмов 2РМТ, выпускаемая заводом «Элекон». Изделие относится к линейке блочных (приборных) соединителей, предназначенных для внутреннего объёмного монтажа. Разъём применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц и используется в приборах, а также при монтаже внутри оборудования.

Основное назначение изделия — обеспечение надёжного электрического соединения между блоками и узлами аппаратуры при сохранении возможности быстрого разъединения и повторного сочленения. Блочное (приборное) исполнение корпуса ориентировано на установку внутри приборных корпусов и шасси, где важны компактность и удобство обслуживания.

Подтверждённые особенности конструкции

Разъём выполнен в негерметичном, но всеклиматическом исполнении. Это означает, что он пригоден для эксплуатации в условиях, предъявляющих повышенные требования к тропикостойкости и влагостойкости, однако не рассчитан на работу при непосредственном контакте с жидкостью или при повышенном давлении среды. Тип сопряжения — розетка; соединение с вилкой осуществляется резьбовым включением, что обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам.

Поляризация корпусов — одношпоночная. Такое конструктивное решение исключает случайное неправильное подключение и гарантирует единственно верное взаимное положение ответных частей при сочленении.

В разъёме 2РМТ22Б4Г3В1В имеется 4 контакта низкочастотного исполнения. Основные электрические параметры изделия:

• Максимальный рабочий ток на контакт — порядка 4 А.
• Рабочее напряжение — примерно 560 В постоянного или переменного тока в зависимости от режима.
• Сопротивление контактов — обычно не превышает 0,005 Ом, что обеспечивает низкие потери и стабильное соединение.
• Диапазон рабочих температур — примерно от минус 60 °C до плюс 100 °C.
• Механический ресурс сочленения — порядка нескольких сотен включений, что типично для серии 2РМТ.

Условия применения и эксплуатационные качества

Благодаря расширенному температурному диапазону разъём может использоваться как в умеренных, так и в экстремально холодных или жарких условиях. Сочетание всеклиматического исполнения и стойкости к влаге и тропическому климату делает его пригодным для аппаратуры, работающей в неотапливаемых помещениях, под навесом и в других условиях с повышенной влажностью.

Низкое переходное сопротивление контактов и умеренный токовый режим позволяют применять изделие в цепях питания и сигнальных цепях низкой частоты. Резьбовое сочленение и одношпоночная поляризация снижают риск самопроизвольного разъединения и ошибок при сборке, что важно при монтаже многоконтактных жгутов и кабельных сборок.

Разъём 2РМТ22Б4Г3В1В относится к категории 2РМТ22 и поставляется под артикулом 50253. Год сведений о товаре — 2017. Изделие предназначено для внутреннего объёмного монтажа, поэтому при проектировании следует учитывать блочное (приборное) исполнение корпуса и резьбовой тип соединения с ответной вилкой.
