Назначение соединителя 2РМТ22Б4Г3В1В

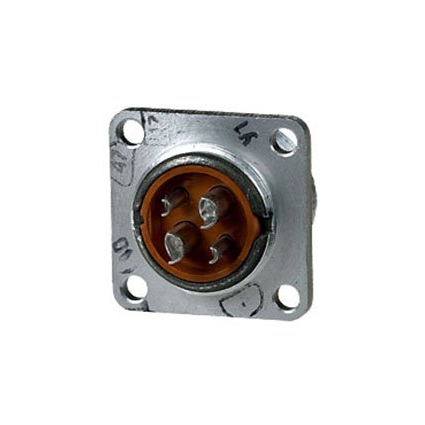

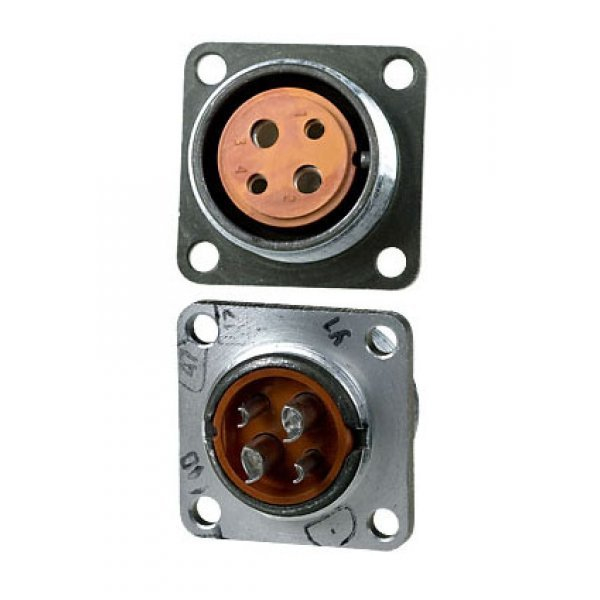

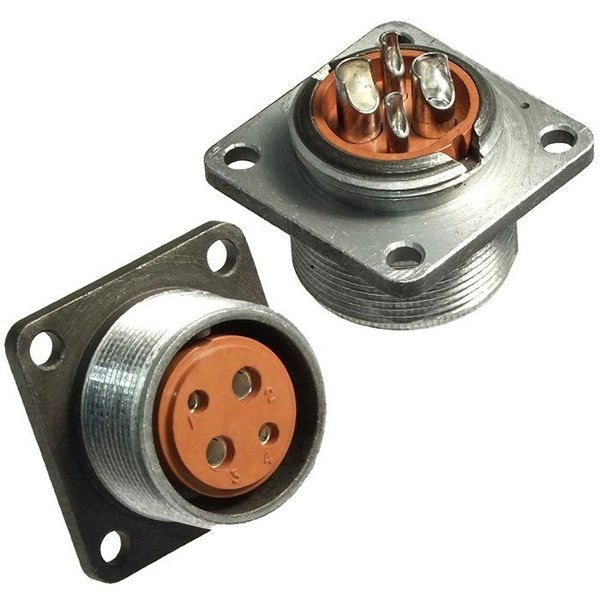

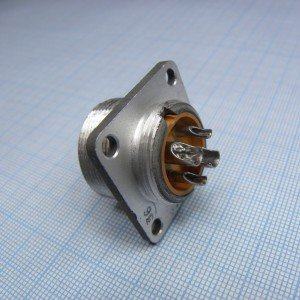

2РМТ22Б4Г3В1В «5» производства АО «Завод Элекон» представляет собой низкочастотный цилиндрический электрический соединитель, выполненный в виде блочной (приборной) розетки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на внутренний объёмный монтаж, при котором пайка проводников выполняется со стороны корпуса, а не с внешней стороны разъёма.

Соединитель применяется там, где требуется надёжное механическое и электрическое соединение кабельных линий с приборами и блоками аппаратуры. Резьбовое соединение половин разъёма обеспечивает устойчивость к вибрационным и ударным нагрузкам, а одношпоночная поляризация корпусов исключает неправильную стыковку и повреждение контактов при монтаже.

Подтверждённые технические особенности

Изделие относится к категории 2РМТ22 и выпускается в климатическом исполнении, допускающем эксплуатацию в широком диапазоне температур. Ниже перечислены характеристики, подтверждённые данными производителя и техническими условиями.

• Количество контактов — 4, с диаметрами 2 мм и 3 мм.
• Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление.
• Климатическое исполнение — всеклиматическое, рабочий диапазон температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Технические условия — ГЕО.364.126 ТУ.
• Приёмка — «5», что соответствует повышенным требованиям приёмки, включая контроль отдела технического контроля.
• Корпус — негерметичный, экранированный.
• Тип соединения — резьбовое, с одношпоночной поляризацией корпусов.
• Монтаж — пайка с внутренним объёмным монтажом.

Функциональным аналогом изделия выступает соединитель 2РМ22Б4Г3В1. Это позволяет использовать 2РМТ22Б4Г3В1В «5» для замены или комплектации аппаратуры, рассчитанной на разъёмы указанной серии, при условии совпадения присоединительных и электрических параметров.

Применение и условия эксплуатации

Блочная приборная розетка применяется в составе электронной и электротехнической аппаратуры, где требуется организация внутреннего монтажа и подключение внешних кабельных линий. Благодаря экранированному корпусу соединитель подходит для цепей, чувствительных к электромагнитным помехам. Всеклиматическое исполнение допускает работу в условиях повышенной влажности, пониженных и повышенных температур в пределах заявленного диапазона.

Серебряное покрытие контактов способствует сохранению низкого и стабильного контактного сопротивления при длительной эксплуатации. Резьбовое соединение и поляризация корпусов упрощают монтаж и снижают риск ошибок при сборке. Изделие поставляется в заводской упаковке, что обеспечивает сохранность контактов и корпусных деталей при транспортировке и хранении.

При монтаже следует учитывать негерметичное исполнение корпуса: соединитель не предназначен для работы в условиях прямого воздействия воды или агрессивных сред без дополнительной защиты. Пайка выполняется в соответствии с требованиями к внутреннему объёмному монтажу, с соблюдением температурных режимов, допустимых для изоляционных материалов разъёма.

Комплектация и сведения о партии

Товар поставляется в заводской упаковке производителя. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества. Соединитель относится к категории 2РМТ22 и выпускается АО «Завод Элекон». Указанные значения диаметров контактов, температурного диапазона, технических условий и типа покрытия являются подтверждёнными характеристиками и не требуют уточнения при подборе аналогов.

Для правильной комплектации аппаратуры рекомендуется сверять количество и диаметры контактов, тип поляризации и способ монтажа с параметрами ответной части разъёма. Это гарантирует совместимость и надёжную работу электрического соединения в составе изделия.
