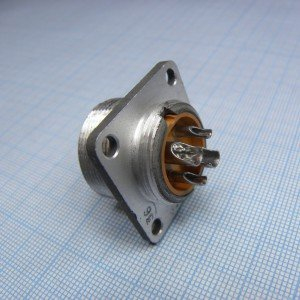

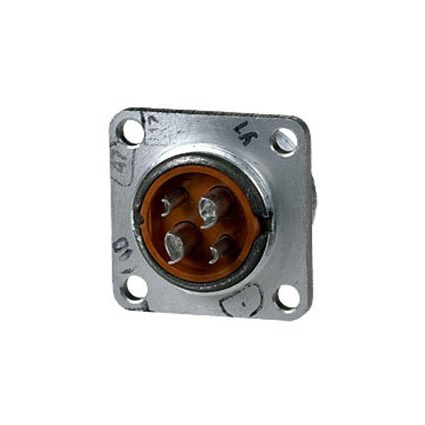

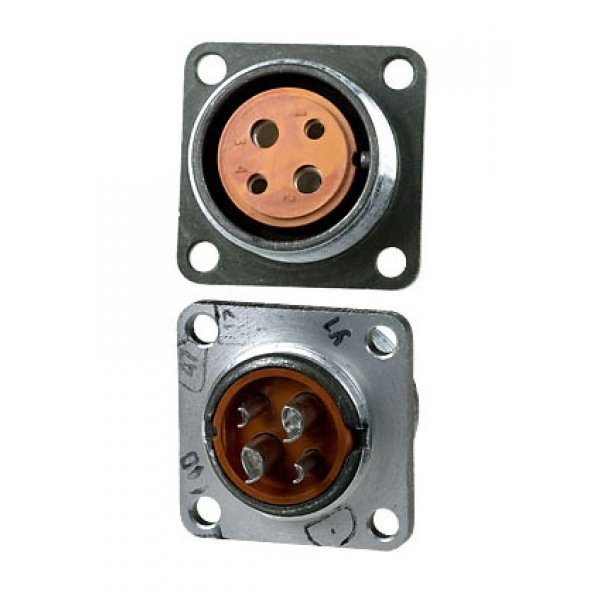

Назначение разъёма 2РМТ22Б4Г3В1В

2РМТ22Б4Г3В1В «5» — низкочастотный цилиндрический электрический разъём производства АО «Завод Элекон». Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при объёмном монтаже. Разъём применяется для внутреннего монтажа в приборах, блоках и устройствах, где требуется надёжное электрическое соединение с механическим креплением и защитой от неверного сочленения.

Модель относится к серии 2РМТ, конструкция которой предусматривает блочный (приборный) корпус. Вид сопряжения — розетка. Соединение частей разъёма резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильную стыковку и обеспечивает стабильный контакт при эксплуатации.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данной модели и серии в целом. Значения приведены без дополнительных допущений.

• Тип изделия: низкочастотный цилиндрический электрический разъём.
• Производитель: АО «Завод Элекон».
• Категория: 2РМТ22.
• Артикул: 20344.
• Корпус: блочный (приборный).
• Вид сопряжения: розетка.
• Количество контактов: 4.
• Диаметр контактов: 2 и 3 мм.
• Покрытие контактов: серебро.
• Климатическое исполнение: всеклиматическое.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Максимальное напряжение: до 700 В.
• Частота рабочих цепей: до 3 МГц.
• Монтаж: объёмный, внутренний.
• Соединение: резьбовое, с одношпоночной поляризацией корпусов.
• Приёмка: «5».
• Год выпуска: 2005, месяц — сентябрь.

Конструктивные особенности

Блочный (приборный) корпус рассчитан на установку в составе аппаратуры и оборудования, где разъём выполняет функцию неотъемлемого узла блока. Розеточная часть сопрягается с ответной частью посредством резьбового соединения. Одношпоночная поляризация обеспечивает единственно возможное взаимное положение корпусов при сочленении.

Контакты выполнены с диаметрами 2 и 3 мм, что соответствует четырёхконтактной схеме. Серебряное покрытие контактной группы снижает переходное сопротивление и поддерживает стабильность электрического соединения в пределах рабочих токов и напряжений.

Условия эксплуатации

Всеклиматическое исполнение и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяют использовать разъём в аппаратуре, эксплуатируемой в различных климатических зонах. Максимальное напряжение до 700 В и частота до 3 МГц определяют область применения — низкочастотные цепи постоянного и переменного тока.

Применение

Разъём 2РМТ22Б4Г3В1В применяется для внутреннего монтажа в блоках и приборах. Основные сценарии использования:

1. Коммутация цепей постоянного тока в составе блоков аппаратуры.
2. Коммутация цепей переменного тока частотой до 3 МГц.
3. Объёмный монтаж внутри приборов и устройств.
4. Соединение блоков и модулей, требующее механического крепления и поляризации.

Приёмка «5» подтверждает соответствие изделия установленным требованиям приёмки. Год выпуска — 2005, что указано в характеристиках товара. Модель поставляется как самостоятельное изделие категории 2РМТ22.
