Назначение разъёма 2РМТ22Б4Г3В1В

Разъём 2РМТ22Б4Г3В1В производства акционерного общества «Завод Элекон» (город Казань) относится к серии цилиндрических низкочастотных разъёмов 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основное назначение — внутренний объёмный монтаж в аппаратуре радиоэлектроники, автоматики и промышленного оборудования. Разъём применяется там, где требуется повышенная вибро- и ударостойкость, а также устойчивость к перепадам температуры и внешним механическим воздействиям.

Модификация Г3В1В в обозначении указывает на исполнение с гнездовой частью, предназначенное для внутреннего объёмного монтажа.

Подтверждённые особенности конструкции

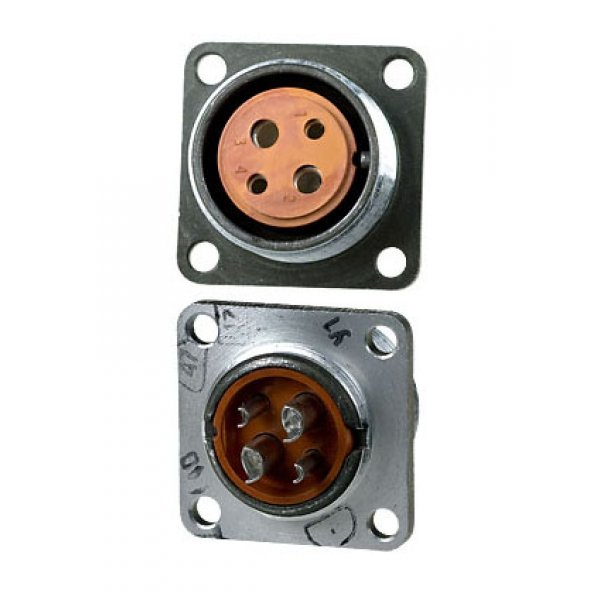

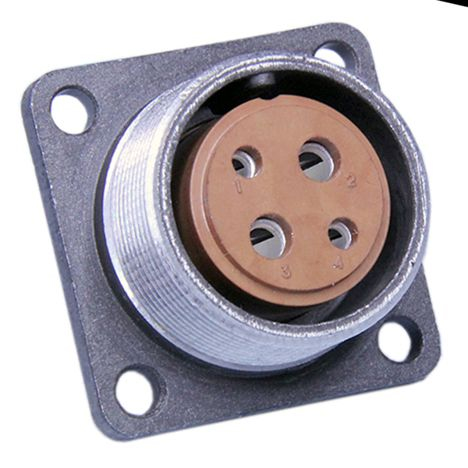

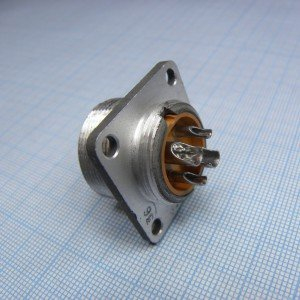

Разъём выполнен в блочном корпусе, на что указывает буква «Б» в обозначении. Блочное исполнение означает цельную конструкцию с жёстко закреплёнными контактами в карболитовом основании и металлическом корпусе.

Разъём имеет 4 контакта (цифра «4» в маркировке), предназначенных для соединения сигнальных или силовых цепей. Номинальная токовая нагрузка на один контакт зависит от диаметра контакта:

• для контакта диаметром 2 мм — до 18 А;
• для контакта диаметром 3 мм — до 32 А;
• суммарный ток по разъёму ограничен конструктивом изделия.

Рабочее напряжение разъёма составляет до 560 В, максимальное — до 700 В. Сопротивление изоляции порядка 5000 МОм, ёмкость между контактами не превышает 6 пФ, что важно для высокочастотных цепей.

Разъём рассчитан на работу в диапазоне температур примерно от минус 60 до плюс 100 градусов Цельсия. Это позволяет применять его в условиях повышенной жары и холода.

Расшифровка обозначения и применение

В маркировке 2РМТ22Б4Г3В1В каждая позиция имеет строгое значение:

1. 2РМТ — тип цилиндрического низкочастотного разъёма;
2. 22 — условный размер корпуса;
3. Б — блочный корпус;
4. 4 — количество контактов;
5. Г3В1В — модификация по посадочным и монтажным параметрам (гнездовой, внутренний объёмный монтаж).

Конструкция обеспечивает стойкость к вибрации, многократным и одиночным механическим ударам, а также к перепадам атмосферного давления и влажности. Благодаря сочетанию этих свойств разъём подходит для эксплуатации в составе ответственной аппаратуры, работающей в жёстких условиях.

Применение разъёма целесообразно в блоках и узлах радиоэлектроники, системах автоматики и промышленном оборудовании, где требуется надёжное электрическое соединение при ограниченном числе цепей и повышенных требованиях к механической прочности. Артикул изделия — 3341, категория — 2РМТ22.
