2РМТ22Б4Г3В1В — это блочная розетка из серии низкочастотных цилиндрических соединителей 2РМТ, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Разъем имеет условный размер корпуса 22 мм, диаметр контактов 1 мм и 4 контакта. Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт — до 5–8 А.

Сопротивление изоляции не менее 1000–5000 МОм, емкость между контактами — не более 6 пФ.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +100 °C, климатическое исполнение УХЛ2.1. Выдерживает вибрацию (1–5000 Гц, до 50 g), удары (до 500 g) и до 500 соединений/расчленений.

Минимальная наработка — 5000 часов, срок хранения — 15–25 лет.

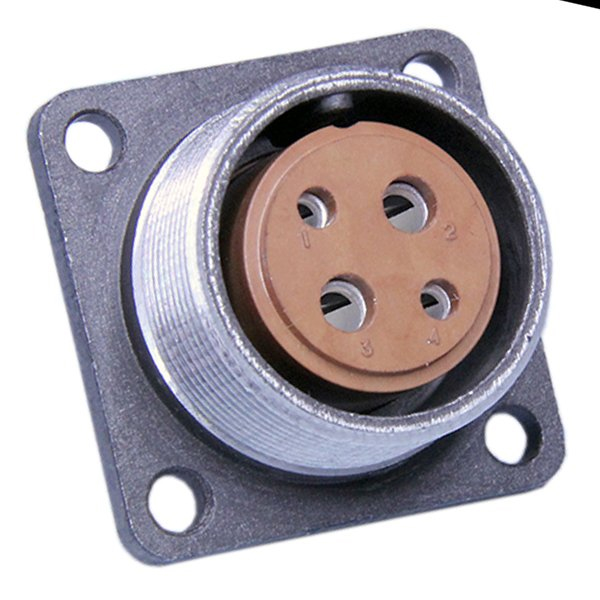

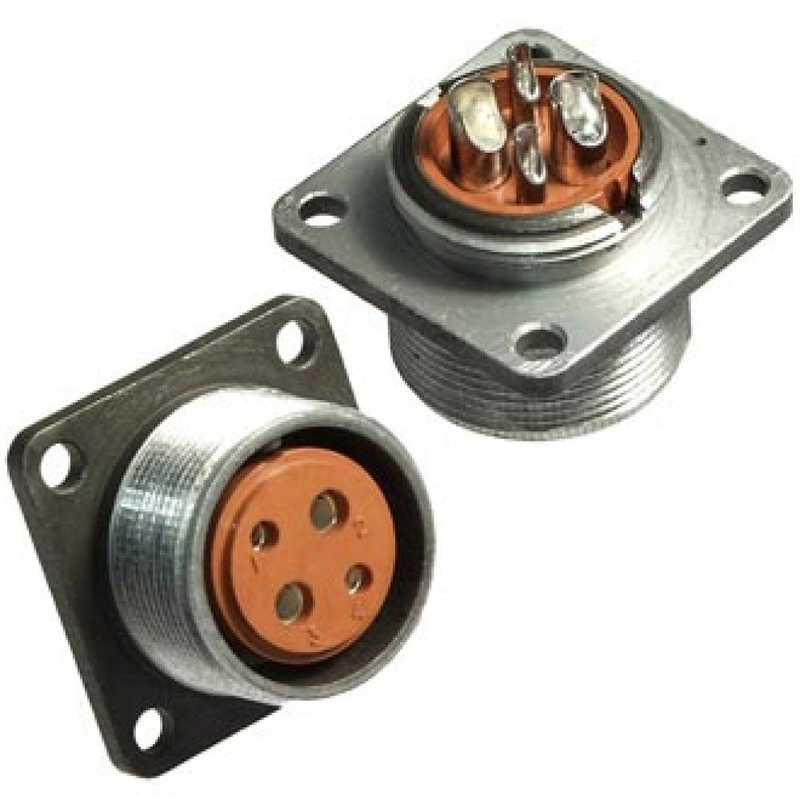

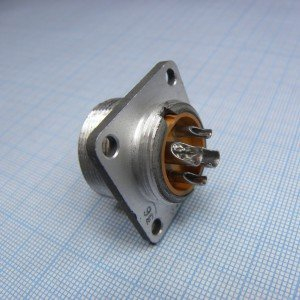

На фото показан типичный вид разъема серии 2РМ с 4 контактами в блочном корпусе.

Конструкция и монтаж

Тип корпуса — блочный (приборный), монтаж — внутренний объемный или пайкой, сочленение — нарезное с резьбой. Покрытие контактов — серебро или золото.
