2РМТ22Б4Г3В1В

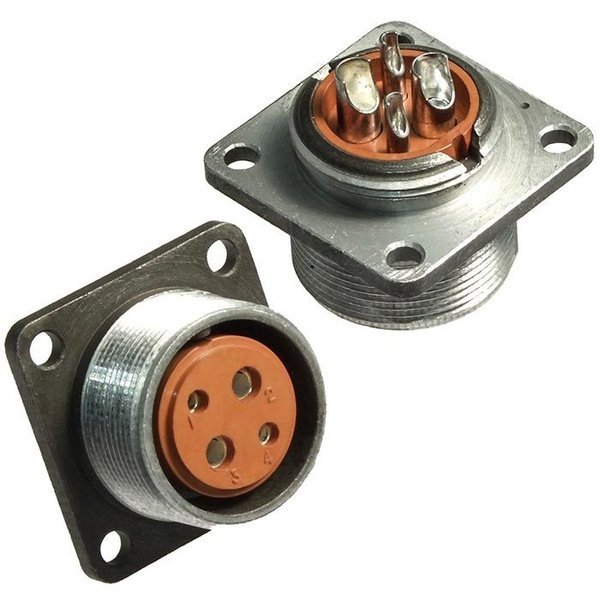

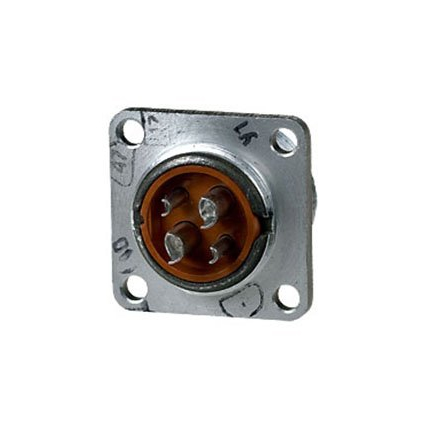

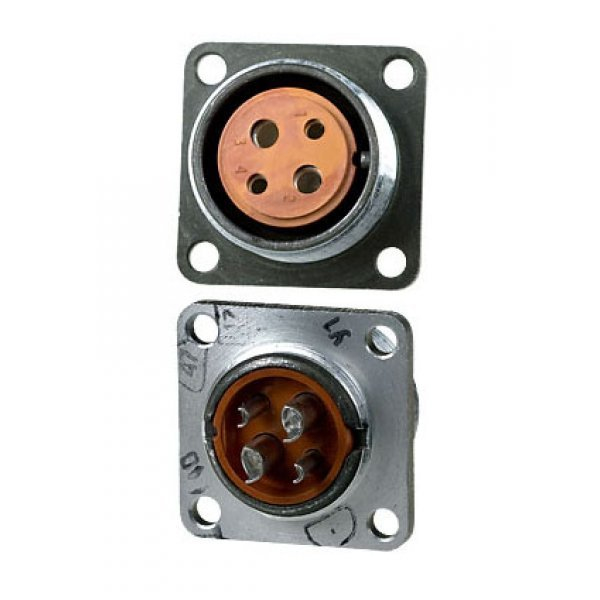

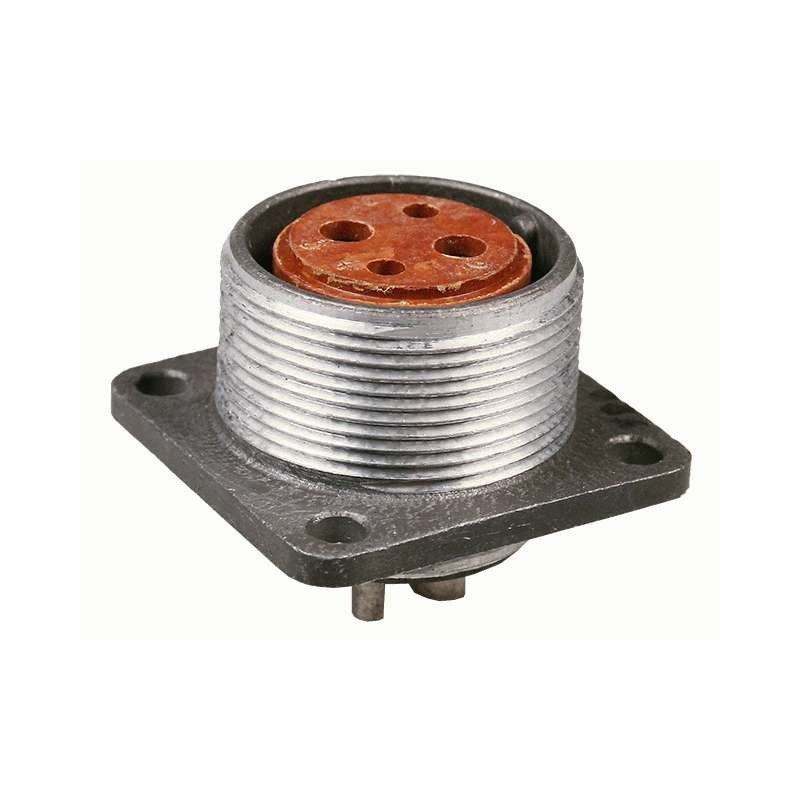

Разъём 2РМТ22Б4Г3В1В относится к серии цилиндрических низкочастотных тропико‑устойчивых соединителей 2РМТ и используется для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока.

Назначение и типоразмер

• Разъём выполнен в блочном корпусе («Б») и предназначен для приборного монтажа, без патрубка.

• Условный размер корпуса — 22 : диаметр посадочного отверстия около 22 мм, что соответствует типо‑размерному ряду 2РМ(Т).

Количество контактов и конструкция

• Имеет 4 контакта (цифра «4» в обозначении), что указывает на малогабаритный вариант для передачи небольшого числа цепей.

• Контакты выполнены диаметром 1 мм , типичны для низко‑ и среднеструмовых линий в аппаратуре связи, контрольно‑измерительных и промышленных устройствах.

Электрические и эксплуатационные параметры

• Рассчитан на максимальное рабочее напряжение до 560 В (по ряду данных может достигать 700 В), что позволяет использовать его в сетях до ~600 В постоянного и переменного тока.

• Максимальная рабочая частота — до 3 МГц , то есть разъём рассчитан на низкочастотные и ВЧ‑цепи, но не на СВЧ‑диапазон.

Условия эксплуатации и надёжность

• Диапазон рабочих температур, как правило, от −60 до +100 °C , что обеспечивает применение в умеренных и холодных климатических условиях, включая тропические исполнения.

• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм (в ряде спецификаций — до 5000 МОм и выше), что говорит о высокой стойкости к утечкам и влажности.

Механическая прочность и ресурс

• Разъём рассчитан на до 500 циклов сочленения/разъединения , что соответствует типовому ресурсу разборных соединителей для промышленной и приборной аппаратуры.

• Минимальный срок сохраняемости и наработки — порядка нескольких тысяч часов и десятилетий хранения , что делает его пригодным для ответственных изделий с длительным сроком службы.
