2РМТ22Б4Г3В1БВ

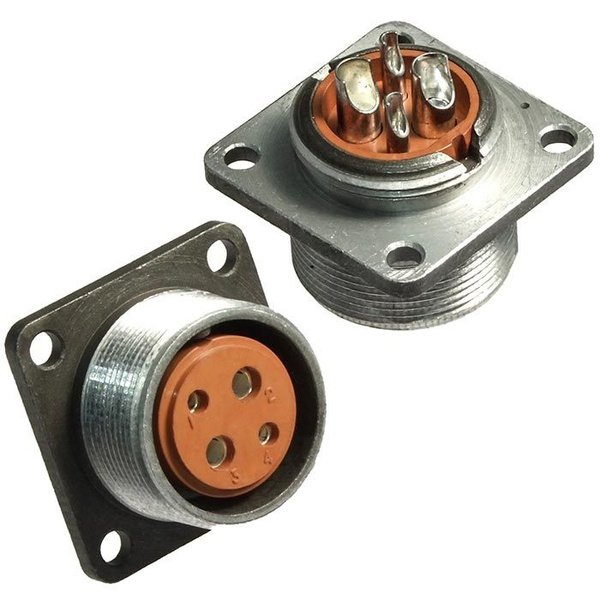

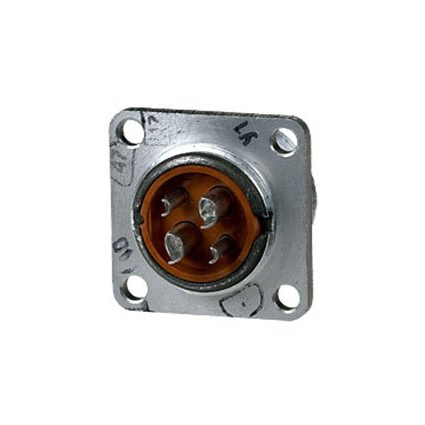

2РМТ22Б4Г3В1БВ — это розетка блочного (приборного) типа из серии герметичных всеклиматических разъёмов 2РМТ. Она предназначена для надёжного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в условиях повышенной влажности, вибрации и экстремальных температур.

Основные характеристики

Разъём имеет 4 контакта с комбинацией Г3 (сочетание гнёзд), диаметром монтажа 22 мм и способом установки путём пайки на кабель. Рабочее напряжение достигает 560 В (максимум 700 В), токовая нагрузка на контакт — до 18 А (для Ø2 мм) или 32 А (для Ø3 мм), общая — до 80 А. Покрытие контактов — серебро, материал изолятора — карболит, сопротивление контактов не превышает 1,6 мОм (Ø2 мм) или 0,8 мОм (Ø3 мм).

Условия эксплуатации

Конструкция обеспечивает защиту от пыли и влаги, выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 50g, механические удары до 500g, пониженное давление до 10⁻¹² Па и влажность 98% при +40°C. Сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ. Исполнение «В» делает его всеклиматическим, а «Б» обозначает блочный корпус без левой резьбы.
