2РМТ22Б4Г3В1 — надёжный цилиндрический разъём для промышленной аппаратуры

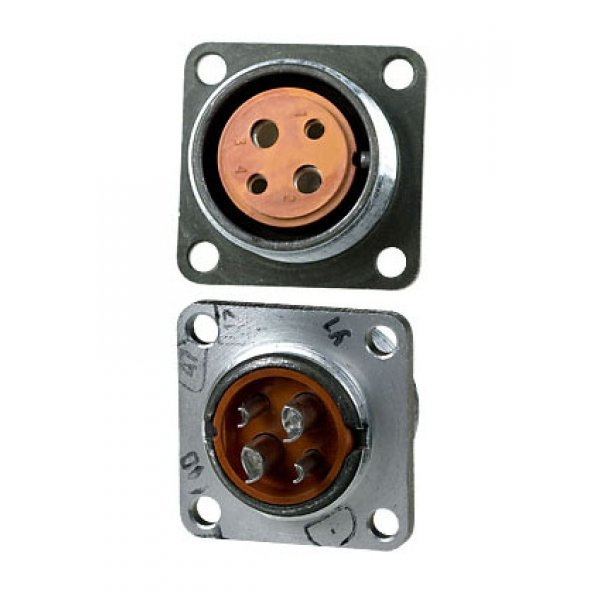

2РМТ22Б4Г3В1 — цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для стационарного подключения электрических цепей постоянного и переменного тока. Конструкция с резьбовой фиксацией обеспечивает устойчивое и контролируемое сочленение в аппаратуре, где важны механическая надёжность, электрическая прочность изоляции и стойкость к внешним воздействиям.

Соединитель применяется во внутреннем объёмном монтаже приборов, шкафов автоматики, измерительных комплексов, промышленного оборудования, средств связи и другой электротехнической аппаратуры. Модификация относится к блочным розеткам и рассчитана на установку на панель или корпус устройства.

Назначение и конструкция

Разъём 2РМТ22Б4Г3В1 относится к семейству цилиндрических соединителей, рассчитанных на работу в цепях с частотой до 3 МГц. Резьбовое сочленение снижает риск самопроизвольного разъединения при вибрации, механических нагрузках и длительной эксплуатации.

Ключевые конструктивные признаки исполнения:

• Блочный корпус для монтажа на приборной панели или корпусе оборудования

• Четыре электрических контакта

• Резьбовая фиксация сочленённого положения

• Объёмный внутренний монтаж с присоединением проводников пайкой

• Контакты различного диаметра — 2 и 3 мм

• Серебряное покрытие контактов, обозначаемое последней буквой «В» в маркировке

• Металлический корпус и изоляционная контактная вставка, рассчитанные на эксплуатацию в промышленной аппаратуре

Технические характеристики 2РМТ22Б4Г3В1

Преимущества применения

Главное преимущество 2РМТ22Б4Г3В1 — сочетание достаточно высокой токовой нагрузки и компактной четырёхконтактной компоновки. Контакты диаметром 2 и 3 мм позволяют распределять силовые и управляющие цепи в одном соединителе, если это соответствует электрической схеме оборудования.

Резьбовая фиксация особенно востребована для аппаратуры, работающей в условиях вибрации. Соединитель рассчитан на воздействие синусоидальной вибрации в диапазоне 1–5000 Гц, а эксплуатационный температурный диапазон от −60 до +100 °C позволяет использовать его в неотапливаемых помещениях, промышленном оборудовании и аппаратуре специального назначения.

Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и поддержанию стабильного электрического контакта при корректном монтаже и соблюдении условий эксплуатации. Для проводников предусмотрено присоединение пайкой: для контактов диаметром 2 мм допускается сечение провода до 1,5 мм², а для контактов диаметром 3 мм — до 6 мм².

Где используется разъём

2РМТ22Б4Г3В1 подходит для создания разъёмных соединений в следующих системах:

• Промышленные шкафы управления и автоматики

• Контрольно-измерительные и испытательные комплексы

• Источники питания и силовые модули

• Электротехнические установки с панельным монтажом

• Приборостроение и стендовое оборудование

• Аппаратура связи, телемеханики и сигнализации

• Оборудование, работающее при вибрациях и температурных перепадах

При подборе ответной части необходимо проверять полную совместимость по серии 2РМТ, типоразмеру корпуса 22, контактной схеме «4», ориентации ключа, исполнению монтажной части и варианту покрытия контактов. Правильно подобранная пара обеспечивает надёжное резьбовое соединение, допустимую токовую нагрузку и сохранение заявленных характеристик изоляции.

Итог

Разъём 2РМТ22Б4Г3В1 представляет собой практичное решение для четырёхконтактных силовых и сигнальных соединений в промышленной и специализированной аппаратуре. Рабочее напряжение до 560 В, суммарный ток до 80 А, резьбовая фиксация, серебряные контакты и широкий температурный диапазон делают данное исполнение востребованным при проектировании, ремонте и модернизации электротехнических систем.
