Назначение разъёма 2РМТ22Б10Ш1В1В

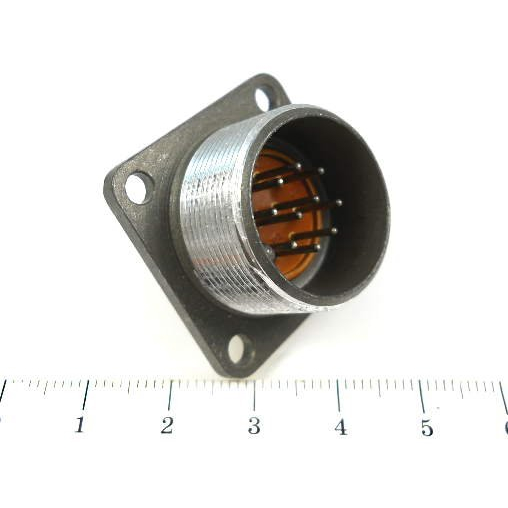

Разъём 2РМТ22Б10Ш1В1В производства «Элекон» с приёмкой «ОТК» представляет собой цилиндрический низкочастотный соединительный блочный разъём серии 2РМТ. Изделие выполнено в корпусе условного размера 22 и оснащено 10 штыревыми контактами диаметром 1 мм. Разъём предназначен для работы в электрических цепях постоянного и переменного тока и применяется для передачи питания и сигнальных цепей в радиоэлектронной аппаратуре.

Особую ценность изделие представляет для приборов с жёсткими требованиями к стойкости к вибрации и климатическим воздействиям. Вилка относится к категории приборных блочных разъёмов, монтируется на панель механическим креплением, а электрическое соединение выполняется способом пайки.

Конструктивные особенности и материалы

Корпус разъёма изготовлен из алюминиевого сплава А-22, оксидирован и имеет серый цвет. Изолятор выполнен из карболита коричневого цвета. Контакты — штыри круглой формы диаметром 1 мм, изготовленные из латуни ЛС59-1 с серебряным покрытием. Такое сочетание материалов обеспечивает стабильное электрическое соединение и защиту от окисления.

• Тип контактов: штырь круглой формы, диаметр 1 мм
• Материал контактов: латунь ЛС59-1 с серебряным покрытием
• Количество контактов: 10
• Форма корпуса: блочная, панельная
• Монтаж: механическое крепление на панель, пайка
• Изолятор: карболит, коричневый

Технические характеристики

Максимальный ток на один контакт достигает 7 А, суммарный рабочий ток на разъём — до приблизительно 58 А в зависимости от условий охлаждения и распределения нагрузки. Рабочее напряжение составляет до 560 В, испытательное напряжение на изоляцию — около 1850 В переменного тока.

Климатическое исполнение В2.1 обеспечивает работу в диапазоне температур от −60 до +100 °C при относительной влажности до 98% при температуре +25 °C. Разъём рассчитан на до 500 сочленений и расчленений. Ресурс при нормальном использовании и температуре контакта до 80 °C превышает 170 тыс. часов.

Изделие устойчиво к синусоидальной вибрации до 50 g в диапазоне 1–5000 Гц, а также к механическим ударам: до 100 g многократно и до 500 g однократно.

Расшифровка обозначения и приёмка

Обозначение 2РМТ22Б10Ш1В1В читается следующим образом:

1. 2РМТ — серия цилиндрических низкочастотных разъёмов;
2. 22 — условный размер корпуса;
3. Б — приборный блочный корпус;
4. 10 — количество контактов;
5. Ш1 — штыревые контакты;
6. В1 — исполнение по ТУ АШДК.434410.062ТУ;
7. В — цвет и исполнение корпуса с изолятором.

Вилка выпускается с приёмкой ОТК по отечественным техническим условиям. Год выпуска — 2025. Поставка осуществляется в заводской герметичной упаковке, без дополнительного паспорта-этикетки.

Область применения

Разъём 2РМТ22Б10Ш1В1В применяется в радиоэлектронной аппаратуре, включая приборы, эксплуатируемые в условиях повышенной вибрации и неблагоприятных климатических воздействий. Благодаря панельному блочному исполнению и паечному монтажу он подходит для стационарных и бортовых электронных устройств, где требуется надёжная передача питания и сигнальных цепей.
