Назначение и область применения

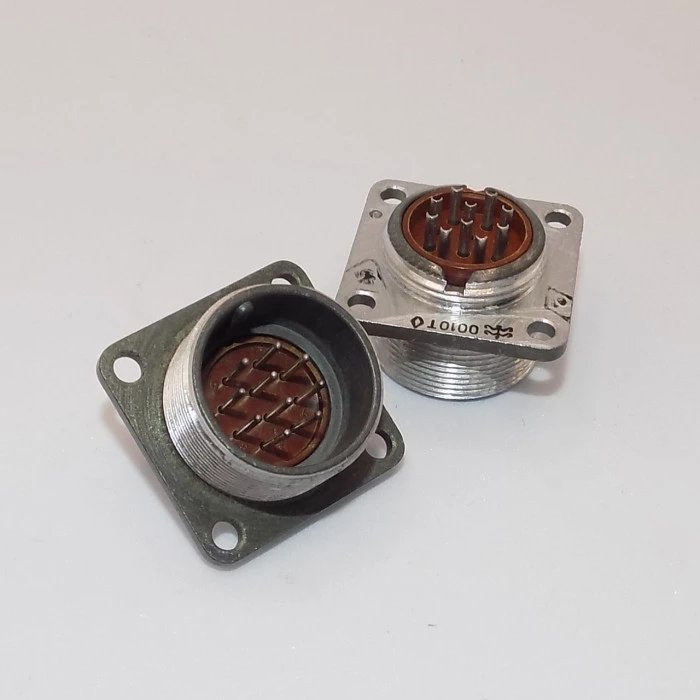

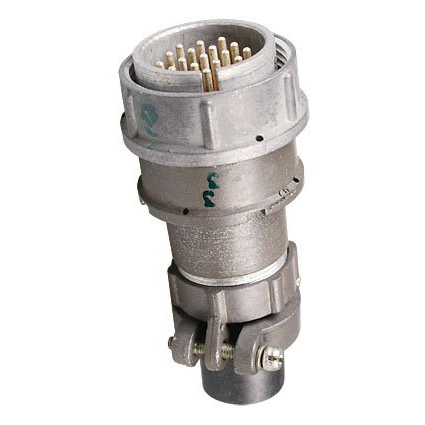

2РМТ22Б10Ш1В1В — это блочная приборная вилка из серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объемного монтажа на блок и обеспечивает надежное электрическое соединение в промышленных и приборных системах. Вилка сочленяется с ответной розеткой, образуя полную соединительную пару.

Данный тип соединителей широко востребован в приборостроении, промышленной автоматике и измерительной технике, где требуется компактное и механически прочное соединение с возможностью коммутации нескольких независимых цепей. Конструкция рассчитана на эксплуатацию в составе блоков и стоек, где важны стабильность контакта и устойчивость к вибрационным нагрузкам.

Технические характеристики

Вилка имеет 10 извлекаемых контактов диаметром 1,0 мм. Посадочный диаметр корпуса составляет 22 мм. Исполнение негерметичное, без патрубка. Теплостойкость достигает 100 градусов Цельсия.

• Количество контактов: 10, извлекаемые
• Диаметр контакта: 1,0 мм
• Посадочный диаметр корпуса: 22 мм
• Исполнение: негерметичное, без патрубка
• Теплостойкость: до 100 градусов Цельсия
• Рабочая частота: до 3 МГц
• Максимальная токовая нагрузка на контакт: до 7 А
• Максимальная токовая нагрузка на соединитель: до 58 А
• Максимальное напряжение: до 560 В переменного или постоянного тока
• Сопротивление изоляции: не менее 5000 МОм
• Емкость между контактами: не более 6 пФ
• Устойчивость к синусоидальной вибрации: 1–5000 Гц

Конструкция и материалы

Сочленение вилки резьбовое, с одношпоночной поляризацией корпусов. Такое решение исключает неправильную стыковку и обеспечивает надежную фиксацию пары при механических воздействиях. Монтаж выполняется пайкой, что характерно для внутреннего объемного монтажа на блок.

Материал корпуса — металл. Изолятор изготовлен из карболита — материала, обладающего хорошими диэлектрическими свойствами и термостойкостью. Контакты часто имеют покрытие золотом или серебром, что снижает переходное сопротивление и повышает коррозионную стойкость. Экранирование в базовом исполнении отсутствует.

Особенности эксплуатации

Вилка устойчива к синусоидальной вибрации в диапазоне от 1 до 5000 Гц, что позволяет применять ее в условиях повышенных механических нагрузок. Малое значение емкости между контактами — не более 6 пФ — делает изделие пригодным для цепей, где важна минимальная паразитная связь. Высокое сопротивление изоляции не менее 5000 МОм подтверждает надежную электрическую развязку цепей.

Применение и комплектация

Вилка 2РМТ22Б10Ш1В1В используется в промышленных и приборных системах для надежного соединения электрических цепей. Она часто встречается в моделях производства Elekon или аналогичных, в том числе в изделиях 1989 года с приемкой «5». Для формирования полной соединительной пары изделие комплектуется ответной розеткой.

При подборе соединителя следует учитывать тип сочленения, количество и диаметр контактов, а также условия эксплуатации. Указанные токовые и частотные параметры позволяют применять вилку в цепях управления, питания и сигнальных линиях приборного оборудования. Артикул изделия — 70166, категория — 2РМТ22.
