Назначение и общее описание

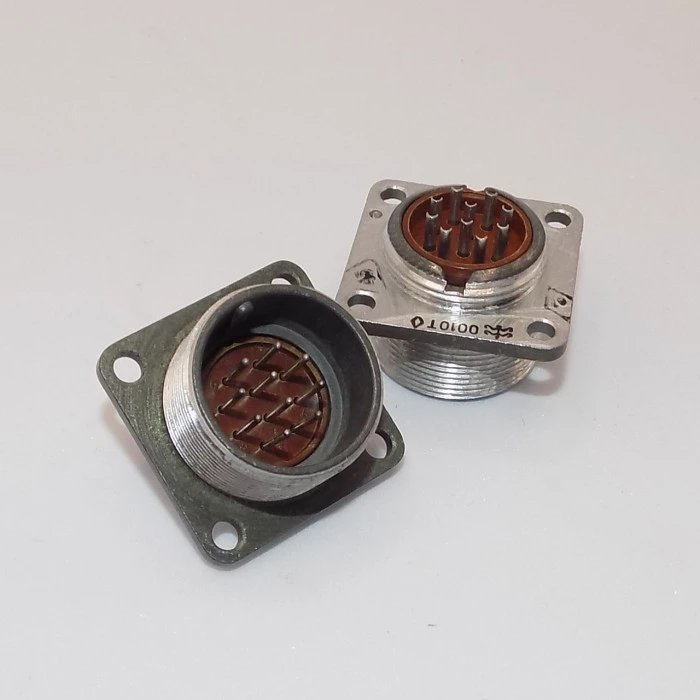

2РМТ22Б10Ш1В1В — это десятиконтактная негерметичная вилка блочного исполнения серии 2РМТ, предназначенная для внутреннего объёмного монтажа в устройствах специального и общего назначения. Изделие относится к классу цилиндрических низкочастотных соединителей с резьбовой фиксацией сочленения по схеме «венчик — гайка» и применяется там, где требуется надёжное электрическое соединение при воздействии вибрации и повышенных механических нагрузок.

Конструкция вилки блочная, то есть без патрубка для кабельного ввода: корпус монтируется заподлицо на плоскость панели либо в стенку блока. Посадочный диаметр корпуса составляет 22 миллиметра. Артикул изделия — 70165, категория — 2РМТ22. Производитель в данных о товаре не указан.

Подтверждённые особенности и технические характеристики

Ниже перечислены параметры, заявленные для данного исполнения соединителя.

• Тип: цилиндрический низкочастотный соединитель с резьбовой фиксацией, тропико- и виброустойчивый.
• Количество контактов: 10 извлекаемых контактов диаметром 1,0 миллиметра.
• Материал контактов: серебро либо золото с серебром, с нанесением покрытия для снижения переходного сопротивления.
• Рабочий ток: до 7 ампер на один контакт; общий ток на соединитель — до 58 ампер.
• Напряжение: постоянного и переменного тока до 560 вольт при частоте до 3 мегагерц.
• Корпус: блочный, без патрубка, для монтажа заподлицо на плоскость панели или в стенку блока; посадочный диаметр 22 миллиметра.
• Фиксация: резьбовое сочленение с розеткой, одношпоночная поляризация (шпонка на корпусе), исключающая неправильную сборку.
• Масса и габариты: примерно 15–16 граммов при габаритных размерах порядка 30 на 30 на 25 миллиметров; точные значения зависят от конкретного исполнения по техническим условиям.
• Приёмка: «5».
• Год выпуска: 90–92.

Условия эксплуатации

Соединитель рассчитан на тропико- и виброустойчивую эксплуатацию. Он допускает работу в широком диапазоне температур — обычно до плюс 100 градусов Цельсия для серии 2РМТ-Б без герметизации. По вибрационным нагрузкам изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с повышенным ускорением, достигающим сотен метров на секунду в квадрате, что характерно для бортовых и наземных специальных устройств.

Негерметичное исполнение означает, что вилка не предназначена для работы в условиях прямого воздействия влаги под давлением или в среде с повышенным содержанием пыли без дополнительной защиты. При монтаже следует учитывать это ограничение и предусматривать соответствующие меры по защите стыка.

Применение и совместимость

Вилка используется для соединения проводов, кабелей, узлов и блоков в аппаратуре связи, управления, измерений и другом оборудовании, где требуется надёжный виброустойчивый разъём с резьбовой фиксацией и десятиконтактной схемой. Блочное исполнение делает её удобной для установки непосредственно на корпус прибора или в стенку монтажного блока.

Разъём 2РМТ22Б10Ш1В1В, как правило, паруется с соответствующей розеткой 2РМТ22Б10Г исполнения «гнездо-блочное» по единому ряду технических условий. При подборе ответной части следует ориентироваться на совпадение типоразмера корпуса, числа и диаметра контактов, а также на исполнение по приёмке и климатическому исполнению.
