2РМТ22Б10Ш1В1В Вилка блочная 42644г «5»
Технические характеристики
2РМТ22Б10Ш1В1В Вилка блочная
2РМТ22Б10Ш1В1В — это блочная приборная вилка из серии цилиндрических соединителей 2РМТ, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Она негерметичная, теплостойкая до 100°C, без патрубка, с посадочным диаметром корпуса 22 мм и 10 извлекаемыми контактами диаметром 1,0 мм.
Основные технические характеристики:
Количество контактов : 10.
Рабочее напряжение : до 560 В (переменный/постоянный ток).
Максимальный ток :
На контакт: 7 А.
Общий на соединитель: 58 А.
Сопротивление контактов : не более 5,0 мОм (Ø 1,0 мм).
Сопротивление изоляции : не менее 5000 МОм (в нормальных климатических условиях), не менее 1000 МОм по другим данным.
Емкость между контактами : не более 6 пФ.
Покрытие контактов : серебро (иногда золото).
Материал корпуса : металл, изолятор — карболит.
Механические воздействия :
Синусоидальная вибрация: 1–5000 Гц, ускорение до 490 м/с² (50 g).
Механический удар: одиночный до 5000 м/с² (500 g), многократный до 1000 м/с² (100 g).
Число сочленений : 500.
Наработка : минимум 1000 часов, срок сохраняемости — 15 лет.
Всеклиматическое исполнение : по ТУ ГЕ0.364.126 ТУ, для внутреннего монтажа.
Расшифровка обозначения:
2РМТ — тип соединителя.
22 — условный размер корпуса.
Б — блочный (приборный) корпус без левой резьбы.
10 — 10 контактов.
Ш1 — возможно, схема расположения контактов.
В1 — покрытие серебром, теплостойкость 100°C.
В — вариант исполнения.
Эта вилка предназначена для монтажа на приборную панель или блок, с резьбовым соединением, часто используется в промышленной электронике и аппаратуре. Соединители серии 2РМТ не взаимосочленяемы с 2РМДТ из-за разницы в схемах контактов.

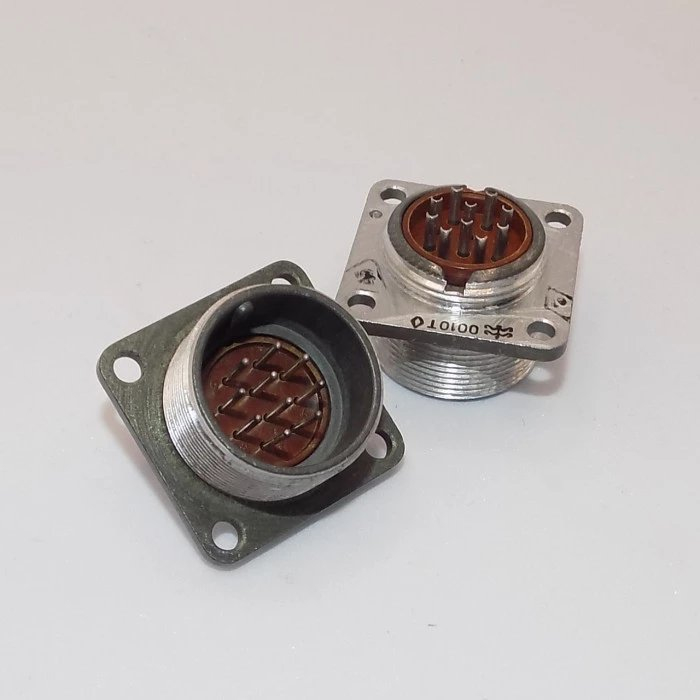

Здесь видна типичная конструкция вилки с монтажным фланцем, множеством штыревых контактов и резьбовым воротником для фиксации.
Описание
Назначение и область применения
2РМТ22Б10Ш1В1В — это блочная приборная вилка из серии цилиндрических соединителей 2РМТ, предназначенная для надёжного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для внутреннего монтажа и устанавливается на приборную панель или блок. Резьбовое соединение обеспечивает механическую фиксацию ответной части, а конструкция с монтажным фланцем и штыревыми контактами рассчитана на эксплуатацию в составе промышленной электроники и аппаратуры.
Приемка «5» подтверждает соответствие изделия установленным требованиям качества. Вилка негерметичная, без патрубка, теплостойкая до 100 градусов Цельсия. Посадочный диаметр корпуса составляет 22 мм.
Технические характеристики
- Количество контактов: 10 извлекаемых, диаметр 1,0 мм
- Рабочее напряжение: до 560 В переменного или постоянного тока
- Максимальный ток на контакт: 7 А
- Максимальный общий ток на соединитель: 58 А
- Сопротивление контактов: не более 5,0 мОм
- Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях, не менее 1000 МОм по другим данным
- Ёмкость между контактами: не более 6 пФ
- Покрытие контактов: серебро, иногда золото
- Материал корпуса: металл, изолятор — карболит
- Число сочленений: 500
- Наработка: минимум 1000 часов, срок сохраняемости — 15 лет
Устойчивость к механическим воздействиям
Синусоидальная вибрация: диапазон 1–5000 Гц при ускорении до 490 метров на секунду в квадрате. Механический удар: одиночный до 5000 метров на секунду в квадрате, многократный до 1000 метров на секунду в квадрате. Всеклиматическое исполнение соответствует ТУ ГЕ0.364.126 ТУ.
Расшифровка обозначения
- 2РМТ — тип соединителя, блочный электрический соединитель
- 22 — условный размер корпуса
- Б — блочный приборный корпус без левой резьбы
- 10 — количество контактов
- Ш1 — схема расположения контактов
- В1 — покрытие серебром, теплостойкость 100 градусов Цельсия
- В — вариант исполнения
Конструкция и совместимость
Вилка имеет типичную конструкцию с монтажным фланцем, множеством штыревых контактов и резьбовым воротником для фиксации. Соединители серии 2РМТ не взаимосочленяемы с изделиями серии 2РМДТ из-за разницы в схемах расположения контактов. Перед установкой следует учитывать это ограничение при подборе ответной части.
Артикул: 70164. Категория: 2РМТ22. Производитель не указан.
