Назначение разъема 2РМТ22Б10Ш1В1В

2РМТ22Б10Ш1В1В — это цилиндрический низкочастотный соединитель российского производства, выпускаемый заводом «Элекон» по техническим условиям АШДК.434410.062. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до примерно 3 МГц в составе приборов, блоков и кабельных сборок промышленной и военной радиоэлектроники.

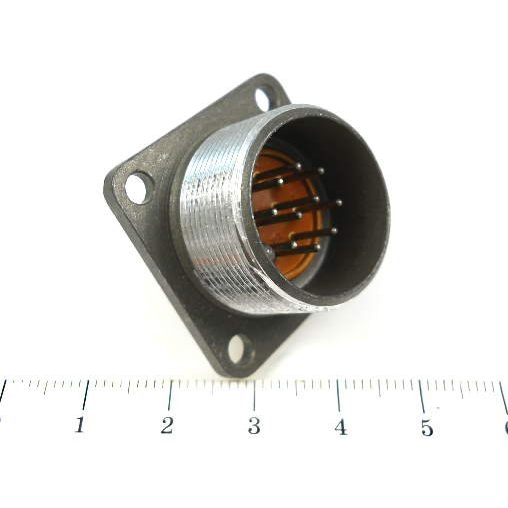

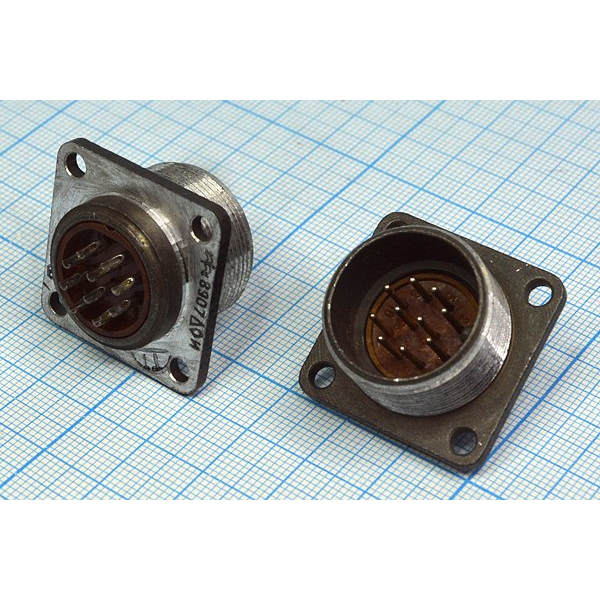

Разъем выполнен в виде блочной вилки без патрубка и применяется там, где требуется надежное, виброустойчивое и тропикоустойчивое соединение без герметизации. Отличительная особенность исполнения — обозначение «приемка ОТК», то есть изделие прошло входной контроль завода-производителя и подтверждено как соответствующее заданным техническим требованиям.

Конструкция и материалы

Корпус разъема изготовлен из алюминиевого сплава А-22 с оксидным покрытием и серой окраской. Изолятор выполнен из карболита, контакты — штыревые, круглого сечения. Условный размер корпуса — 22, что соответствует серии 2РМТ.

• Количество контактов — 10.
• Диаметр каждого контакта — 1 мм.
• Материал контактов — латунь ЛС59-1 с серебряным покрытием (Ag).
• Монтаж — на панель, крепление резьбовым соединением через накидную гайку с резьбой M24 на 1 мм.
• Расстояние между монтажными отверстиями — около 23 мм, диаметр отверстия — примерно 3,4 мм.
• Климатическое исполнение — В2.1.

Подтвержденные электрические и эксплуатационные характеристики

Разъем рассчитан на рабочее напряжение до 560 В и максимальный ток на контакт до 7 А для контактов диаметром 1 мм. Сопротивление контакта составляет не более 5 мОм, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — около 1850 В.

Рабочий диапазон температур — примерно от минус 60 до плюс 100 градусов Цельсия при высокой влажности и изменении давления в широких пределах. Ресурс сочленения и расчленения — 500 циклов. Изделие устойчиво к механическим ударам и вибрациям с ускорениями до 100 g многократного действия и до 500 g одиночного действия, а также рассчитано на длительную наработку в тысячи часов при соблюдении температурных режимов.

Область применения

2РМТ22Б10Ш1В1В применяется в промышленной и военной радиоэлектронике, приборах и блоках, где необходимо надежное тропико- и виброустойчивое соединение. Разъем не является герметичным, что важно учитывать при выборе компонентов для ответственных объектов. Исполнение «приемка ОТК» подтверждает соответствие изделия техническим требованиям по ТУ АШДК.434410.062.

Комплектация и категория

Поставка осуществляется в заводской упаковке. Артикул изделия — 20342, категория — 2РМТ22, производитель — «Элекон». Год выпуска указанной позиции — 2022. Страна производства — Россия.
