Назначение соединителя

2РМТ22Б10Ш1В1В — это цилиндрический низкочастотный негерметичный соединитель производства компании Элекон, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМТ22 и применяется для коммутации электрических цепей в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования.

Соединитель представляет собой блочную вилку с 10 контактами прямой формы. Конструкция выполнена из металла, а изолятор изготовлен из карболита. Модель предназначена для стационарного и приборного монтажа, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Подтверждённые технические особенности

Ниже перечислены характеристики, подтверждённые для данной модели. Они определяют электрические и эксплуатационные возможности изделия.

• Количество контактов — 10.
• Тип корпуса — блочная вилка прямой формы.
• Максимальный ток на контакт — до 7 А.
• Рабочее напряжение — 560 В.
• Максимальное напряжение — до 700 В.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изолятора — не менее 1000 МОм.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Количество циклов сочленения — до 500.
• Вид сочленения — резьбовой.
• Монтаж — пайкой или объёмным способом.
• Покрытие контактов — серебро.
• Исполнение — всеклиматическое, тропикоустойчивое.
• Патрубок — отсутствует.
• Год — 2017.

Материал корпуса — металл, материал изолятора — карбитол (карболит). Покрытие контактов серебром обеспечивает стабильное переходное сопротивление и защиту от окисления. Резьбовая муфта фиксирует сочленение и препятствует самопроизвольному разъединению при вибрации.

Конструкция и применение

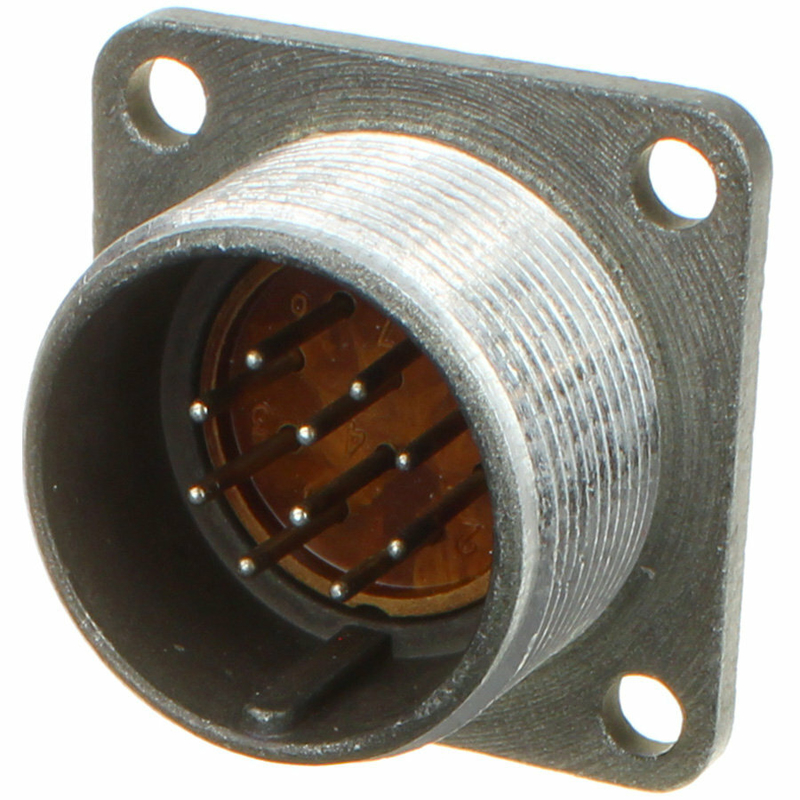

На изображении показана блочная вилка с фланцем для монтажа, множеством штыревых контактов и резьбовой муфтой. Фланец служит для крепления изделия на панели или в корпусе прибора. Штыревые контакты обеспечивают электрическое соединение с ответной частью.

Соединитель применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Область использования включает радиоэлектронную аппаратуру, измерительные приборы, системы управления и другое оборудование, где необходима коммутация до 10 цепей с токами до 7 А на контакт.

Условия эксплуатации

Всеклиматическое и тропикоустойчивое исполнение позволяет эксплуатировать изделие в различных климатических зонах, включая регионы с повышенной влажностью и температурой. Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия охватывает большинство задач промышленной и приборной электроники.

Монтаж и подключение

Подключение проводников выполняется пайкой или объёмным монтажом. Резьбовое сочленение обеспечивает механическую прочность соединения и устойчивость к вибрационным нагрузкам. Ресурс до 500 циклов сочленения рассчитан на длительную эксплуатацию при периодическом подключении и отключении.

Изделие поставляется как самостоятельная единица. Комплектация, гарантия и страна производства в предоставленных данных не указаны.
