Назначение разъёма

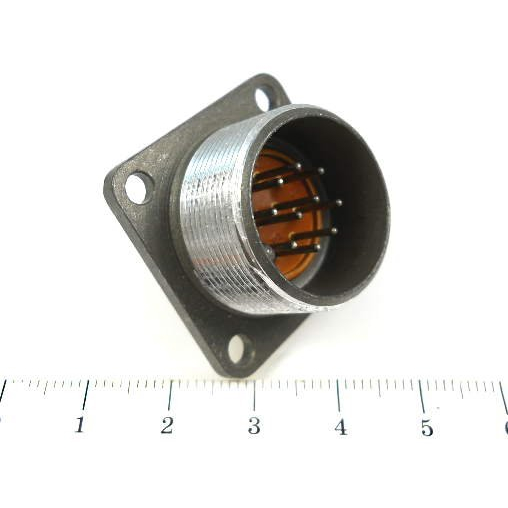

Разъём 2РМТ22Б10Ш1В1В «5» производства завода «Элекон» представляет собой блочную вилку цилиндрической серии 2РМТ. Изделие предназначено для коммутации низкочастотных электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, блоков и печатных узлов. Разъём применяется там, где требуется надёжное разъёмное соединение с фиксированным числом контактов и сохранением работоспособности при повышенных механических и климатических нагрузках.

Подтверждённые особенности и технические характеристики

Конструкция выполнена с условным размером корпуса 22 — диаметр корпуса порядка 22 мм. Вид корпуса Б означает блочное исполнение без патрубка, рассчитанное на монтаж на печатную плату или в блок. Корпус изготовлен из алюминиевого сплава с оксидированием, цвет — серый; изолятор — карболит коричневого цвета.

Основные электрические и эксплуатационные параметры:

• Количество контактов — 10 штыревых контактов диаметром 1 мм.
• Материал контактов — латунь, покрытие — серебро (Ag), контакты извлекаемые.
• Максимальное рабочее напряжение — порядка 560–700 В постоянного или переменного тока.
• Максимальный ток на контакт — около 7 А для контактов диаметром 1 мм.
• Рабочий ток на разъём в целом — до 50–60 А в зависимости от конструкции и нагрузки.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — порядка 1,8–2 кВ при испытании.
• Климатическое исполнение — В2.1, рабочий диапазон температур примерно от минус 60 до плюс 100 градусов Цельсия.
• Влажность — до 98% при 25 градусах Цельсия и более низких температурах.
• Ресурс — порядка 500 циклов сочленения–расчленения, минимальная наработка — не менее 1000 часов.
• Масса — около 14–50 г в зависимости от конкретной модификации и состояния.

Вид приёмки и нормативная база

Индекс «5» в обозначении соответствует виду приёмки: выходной контроль (ВП) и приёмо-сдаточные испытания (ПЗ). Такая приёмка подтверждает, что изделие прошло дополнительный контроль качества на предприятии-изготовителе и пригодно для применения в ответственных узлах. Разъём выпускается по техническим условиям ГЕ0.364.126 ТУ для серии 2РМТ. Год выпуска указанной позиции — 2012–15.

Применение и совместимость

Разъём применяется для монтажа на печатную плату или в составе блока, обеспечивая электрическое соединение десяти цепей. Функциональным аналогом по типу и размеру является разъём 2РМ22Б10Ш1В1. Типовые области использования — промышленная и специальная радиоэлектроника, измерительная техника, системы управления и питания, где требуется цилиндрический блочный разъём с извлекаемыми серебрёными контактами и стойкостью к широкому диапазону температур и влажности.

Поставка осуществляется в заводской упаковке. Артикул позиции — 20340, категория — 2РМТ22, производитель — Элекон.
