2РМТ22Б10Ш1В1В — приборная вилка для надежных электрических соединений

2РМТ22Б10Ш1В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде приборной (блочной) вилки. Разъем предназначен для внутреннего объемного монтажа и применяется в цепях постоянного и переменного тока частотой до 3 МГц, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность контактного соединения.

Конструкция разъема 2РМТ22Б10Ш1В1В

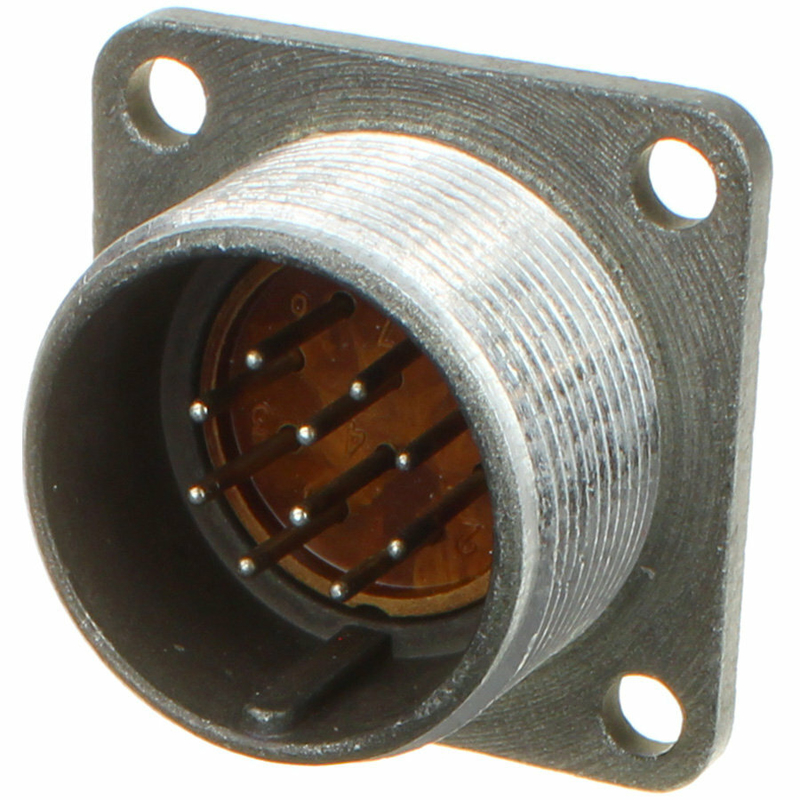

Вилка 2РМТ22Б10Ш1В1В имеет металлический корпус условного размера 22 и карболитовый изолятор. Конструкция рассчитана на установку на панели оборудования: блочное исполнение удобно для приборов, шкафов управления, источников питания, измерительной техники и другого стационарного электрооборудования.

Основные конструктивные признаки:

• приборная, или блочная, вилка;

• 10 круглых штыревых контактов;

• диаметр каждого контакта — 1 мм;

• посадочный размер корпуса — 22 мм;

• исполнение без патрубка;

• резьбовой способ сочленения с ответной частью;

• негерметичное исполнение;

• серебряное покрытие контактов;

• металлический корпус и карболитовый изолятор.

Резьбовая фиксация предотвращает случайное рассоединение пары при вибрации и механических нагрузках. Это особенно важно при монтаже на оборудовании, работающем в условиях транспортных, производственных и испытательных воздействий.

Технические характеристики

Данные по токовой нагрузке, рабочему напряжению, температурному диапазону, сопротивлению контактов и числу сочленений приводятся для типоисполнения 2РМТ22Б10Ш1В1В. Перед применением в ответственных изделиях следует сверять параметры с технической документацией конкретного изготовителя и условиями эксплуатации.

Расшифровка маркировки

Обозначение 2РМТ22Б10Ш1В1В несет информацию о конструктивном исполнении соединителя:

• 2РМТ — серия цилиндрических низкочастотных соединителей;

• 22 — условный размер корпуса;

• Б — блочное, приборное исполнение;

• 10 — количество контактов;

• Ш1 — штыревые контакты диаметром 1 мм;

• В1В — вариант конструктивного и климатического исполнения согласно обозначению серии.

Практически маркировка позволяет быстро определить, что перед специалистом находится панельная вилка на 10 контактов с контактами диаметром 1 мм, предназначенная для работы в составе резьбового соединителя 2РМТ.

Где применяется разъем

Разъем 2РМТ22Б10Ш1В1В используют в оборудовании, где требуется компактное многоконтактное разъемное соединение с достаточно высокой электрической и механической надежностью. Типичные области применения включают:

• промышленную автоматику и системы управления;

• контрольно-измерительную аппаратуру;

• электрические шкафы и приборные панели;

• источники питания и распределительные устройства;

• телемеханические комплексы;

• специализированную радиоэлектронную аппаратуру;

• стендовое, лабораторное и испытательное оборудование;

• транспортную и машиностроительную технику.

Благодаря диапазону рабочих температур от −60 °C до +100 °C соединитель подходит для оборудования, эксплуатируемого как в отапливаемых помещениях, так и в незащищенных от сезонных температурных перепадов технических зонах.

Особенности монтажа и эксплуатации

При монтаже 2РМТ22Б10Ш1В1В важно соблюдать допустимое сечение проводника — для контактов диаметром 1 мм обычно применяется провод сечением до 0,5 мм². Контакты рассчитаны на пайку, поэтому качество пайки, отсутствие перегрева изолятора и правильная укладка проводов непосредственно влияют на надежность всей сборки.

При выборе ответной части необходимо учитывать не только число и расположение контактов, но и полярность соединения, исполнение корпуса, наличие кабельного патрубка, условия вибрации, требуемую защиту от влаги и пыли. Поскольку 2РМТ22Б10Ш1В1В относится к негерметичным соединителям, его рационально использовать внутри корпусов либо в зонах, защищенных от прямого попадания влаги и загрязнений.

Таким образом, 2РМТ22Б10Ш1В1В представляет собой 10-контактную приборную вилку серии 2РМТ для надежного разъемного подключения электрических цепей до 560 В. Сочетание резьбовой фиксации, серебряных контактов, устойчивости к температурным воздействиям и компактного блочного корпуса делает этот разъем практичным решением для профессионального электротехнического и радиоэлектронного оборудования.
