2РМТ22Б10Ш1В1В

2РМТ22Б10Ш1В1В представляет собой приборную вилку — цилиндрический низкочастотный негерметичный тропикоустойчивый разъем из серии 2РМТ.

Основные характеристики

Это 10-контактная вилка без кожуха и патрубка с посадочным диаметром корпуса 22 мм. Диаметр контактов — 1,0 мм, они предназначены для работы в цепях переменного и постоянного тока до 560 В с максимальной нагрузкой 7 А на контакт и 58 А на весь соединитель в целом.

Контакты имеют покрытие серебром, теплостойкость до 100°С, всеклиматическое исполнение. Сопротивление контактов не превышает 5,0 МОм, емкость между ними — до 6 пФ, сопротивление изоляции — не менее 5000 МОм.

Применение и конструкция

Разъем используется для внутреннего монтажа (пайка или объемный) во всеклиматических условиях, с резьбовой фиксацией. Выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с² и удары до 5000 м/с².

Сочетается с розеткой, схема контактов соответствует сочетанию №1 для серии 2РМТ22.

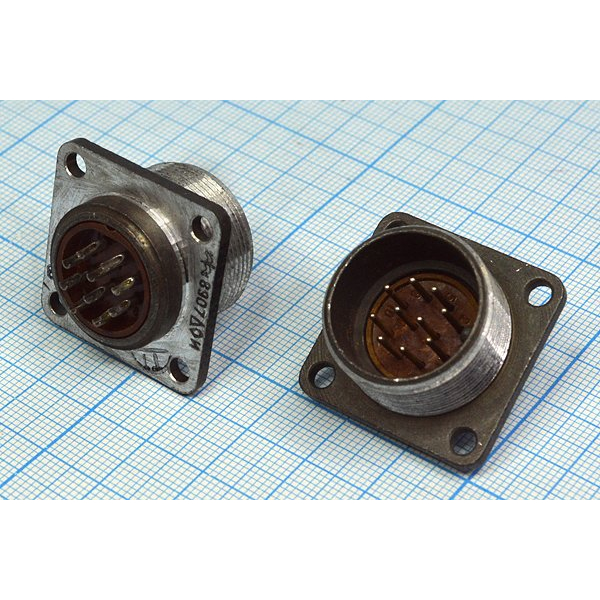

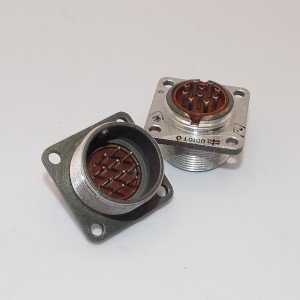

На изображении показан типичный вид разъема 2РМТ22Б10Ш1В1В с рядами контактов и маркировкой.
