2РМТ22Б10Ш1В1В

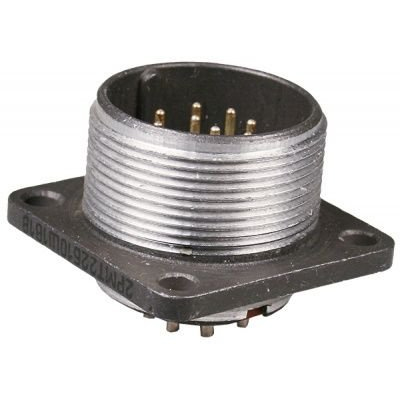

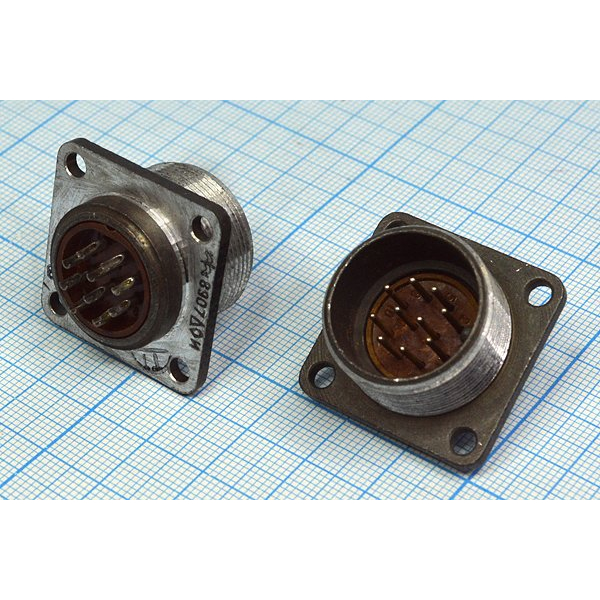

2РМТ22Б10Ш1В1В — это приборная вилка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Она имеет 10 контактов диаметром 1,0 мм, посадочный диаметр корпуса 22 мм, рабочее напряжение до 560 В и максимальную токовую нагрузку 7 А на контакт (общая — до 58 А).

Соединитель негерметичный, тропикоустойчивый, теплостойкий до 100°С, всеклиматического исполнения, без патрубка, с резьбовой фиксацией.

Монтаж выполняется пайкой для внутреннего подключения, покрытие контактов — серебро.

Эта вилка блочного типа часто применяется в промышленной электронике и приборостроении для надежного соединения.

Технические параметры

• Сопротивление контактов: не более 5,0 МОм.

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм.

• Выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с² и удары до 5000 м/с².

Соответствует ТУ вроде ГЕ0.364.126ТУ или АШДК.434410.062ТУ, приемка ОТК или аналогичная.
