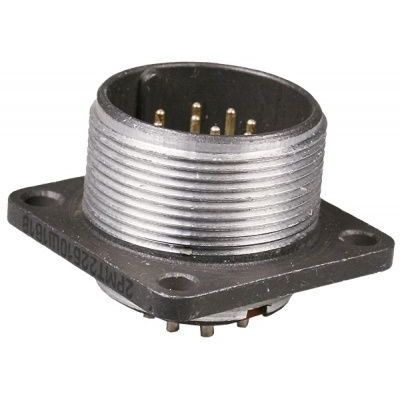

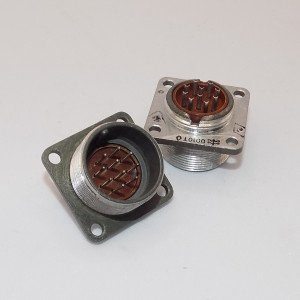

2РМТ22Б10Ш1В1БВ

Разъём 2РМТ22Б10Ш1В1БВ — это цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, выполненный по блочной (приборной) схеме, предназначен для электрических цепей постоянного и переменного тока.

Назначение и область применения

Этот разъём используется в приборных и стационарных электронных блоках для передачи сигналов и питания в диапазоне частот до 3 МГц, обычно в промышленной и радиоэлектронной аппаратуре.
Он рассчитан на работу в обычных и повышенных климатических условиях (в том числе с тропико‑ и влагостойкими требованиями, на что указывает индекс «БВ»).

Основные технические параметры

• Количество контактов: 10 контактов под диаметр примерно 1,0 мм.

• Номинальный ток: до около 7 А на один контакт, общий суммарный ток разъёма — порядка 50–60 А в зависимости от условий эксплуатации.

• Напряжение питания: до примерно 560–700 В постоянного и переменного тока, в зависимости от исполнения и условий.

• Изоляция: сопротивление изоляции обычно не менее нескольких тысяч МОм, что обеспечивает хорошие диэлектрические характеристики.

Конструкция и особенности

• Корпус: металлический, приборный («Б»), монтируется на блок или панель, без уплотнения по кабелю (негерметичный).

• Изолятор: выполненный, как правило, из карболовой или аналогичной термостойкой пластмассы, обеспечивающей теплостойкость до 100 °C.

• Контакты: извлекаемые разъёмные пары, с покрытием серебром или серебром/золотом, сопротивление контактов не более нескольких мОм.

Условное обозначение (расшифровка)

• 2РМТ – тип соединителя (цилиндрический низкочастотный).

• 22 – условный габарит корпуса (посадочный диаметр).

• Б – приборный (блочный) корпус.

• 10Ш1В1 – 10 контактов, штыревые, вариант конструкции.

• БВ – обозначение тропико‑ и влагоустойчивого (климатически стойкого) варианта.
