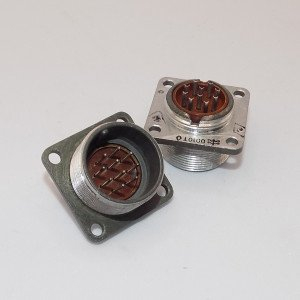

2РМТ22Б10Ш1В1БВ

Цена:

1050 ₽

Технические характеристики

2РМТ22Б10Ш1В1БВ — это цилиндрический низкочастотный разъём (вилка блочная или приборная) из серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Разъём имеет 10 контактов диаметром 1,0 мм с токовой нагрузкой до 7 А на контакт и суммарно до 58 А, при рабочем напряжении до 560 В (максимум 700 В).
Посадочный диаметр корпуса — 22 мм, тип корпуса — приборный (Б), без патрубка, с штыревыми контактами (Ш1), внутренней нумерацией (В1) и блочной конструкцией (БВ).
Рабочая температура от -60 до +100 °С, масса небольшая, подходит для внутреннего монтажа.

Сопротивление контактов — не более 5 мОм, ёмкость между контактами — до 6 пФ, сопротивление изоляции — не менее 5000 МОм.
Диапазон частот — от 50 Гц до 10 кГц, уровень звукового давления — до 170 дБ (при вибронагрузках).

Усилие расчленения — до 117,7 Н, вибрация — 1–5000 Гц с ускорением 490 м/с², удары до 5000 м/с².
Количество сочленений-расчленений — до 500 циклов, наработка — не менее 1000 часов.
Производится в России (например, ЭЛЕКОН), тропикоустойчивый, негерметичный.

Описание

2РМТ22Б10Ш1В1БВ

Разъём 2РМТ22Б10Ш1В1БВ: надёжное решение для промышленной коммутации

Разъём 2РМТ22Б10Ш1В1БВ представляет собой круглый многоконтактный электрический соединитель, предназначенный для создания надёжных разъёмных соединений в промышленном, приборостроительном и специализированном электронном оборудовании. Такие разъёмы применяют там, где особенно важны механическая прочность, стабильность электрического контакта и устойчивость к внешним воздействиям.

Исполнение 2РМТ востребовано в системах управления, измерительных комплексах, шкафах автоматики, бортовом оборудовании, испытательных стендах и другом оборудовании с повышенными требованиями к качеству коммутации.

Особенности 2РМТ22Б10Ш1В1БВ

Маркировка изделия содержит сведения о конструктивном исполнении разъёма, его габаритной группе, контактной схеме, варианте сочленения и климатико-механических характеристиках. Разъём относится к серии 2РМТ — семейству цилиндрических соединителей, рассчитанных на многократное соединение и разъединение кабельных линий.

Основные особенности разъёма 2РМТ22Б10Ш1В1БВ:

Цилиндрическая конструкция корпуса, удобная для монтажа на панели, корпусе прибора или кабельной сборке.
Многоконтактная контактная часть для передачи питания, дискретных сигналов, цепей управления или измерительных линий.
Штыревой тип контактной части, обозначаемый буквой «Ш».
Надёжная фиксация сочленённой пары, снижающая риск самопроизвольного разъединения при вибрации и механических нагрузках.
Прочное исполнение для эксплуатации в составе промышленной и специальной аппаратуры.
Возможность организовать компактный ввод кабеля при сохранении удобства обслуживания оборудования.

Где применяется разъём

Разъём 2РМТ22Б10Ш1В1БВ может использоваться в оборудовании, где требуется быстрое подключение и отключение кабельных жгутов без нарушения целостности проводников. Его конструкция особенно удобна для модульных систем, в которых отдельные блоки периодически снимаются для диагностики, ремонта или замены.

Типичные области применения:

Системы промышленной автоматизации и управления.
Электротехнические шкафы и распределительные устройства.
Измерительная, лабораторная и испытательная аппаратура.
Оборудование связи и передачи сигналов.
Транспортная техника и специализированные машины.
Приборные комплексы, силовые и сигнальные кабельные сборки.
Электронные блоки, работающие в условиях вибрации, пыли и периодических механических воздействий.

Что учитывать при подборе

При выборе ответной части и подготовке кабельной сборки для 2РМТ22Б10Ш1В1БВ важно сверить не только наименование, но и полную маркировку соединителя. Для корректной совместимости необходимо проверить тип контактной части, схему расположения контактов, вариант монтажа, способ фиксации, исполнение корпуса и назначение ответного разъёма.

Также рекомендуется учитывать:

Количество и нумерацию контактов.
Допустимые электрические параметры для конкретной контактной схемы.
Сечение и тип подключаемого провода.
Требования к экранированию кабеля.
Условия эксплуатации: температура, вибрация, влажность, загрязнённость среды.
Необходимость герметизации или защиты кабельного ввода.
Совместимость с ответной частью разъёма серии 2РМТ.

Правильно подобранный разъём 2РМТ22Б10Ш1В1БВ позволяет повысить ремонтопригодность оборудования, сократить время подключения кабельных жгутов и обеспечить стабильную работу электрических цепей в течение длительного срока эксплуатации.
