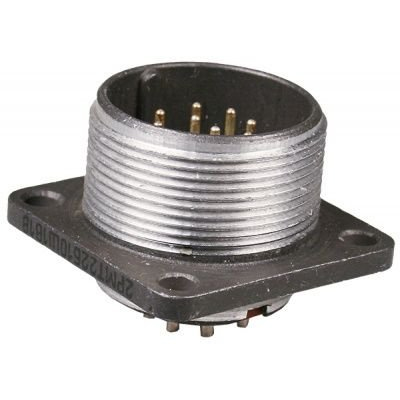

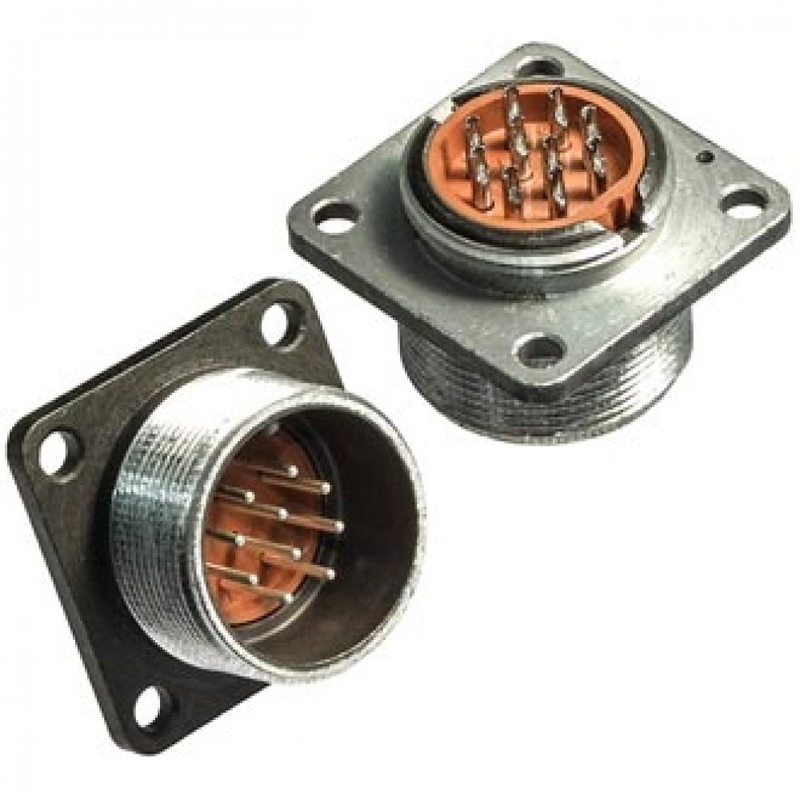

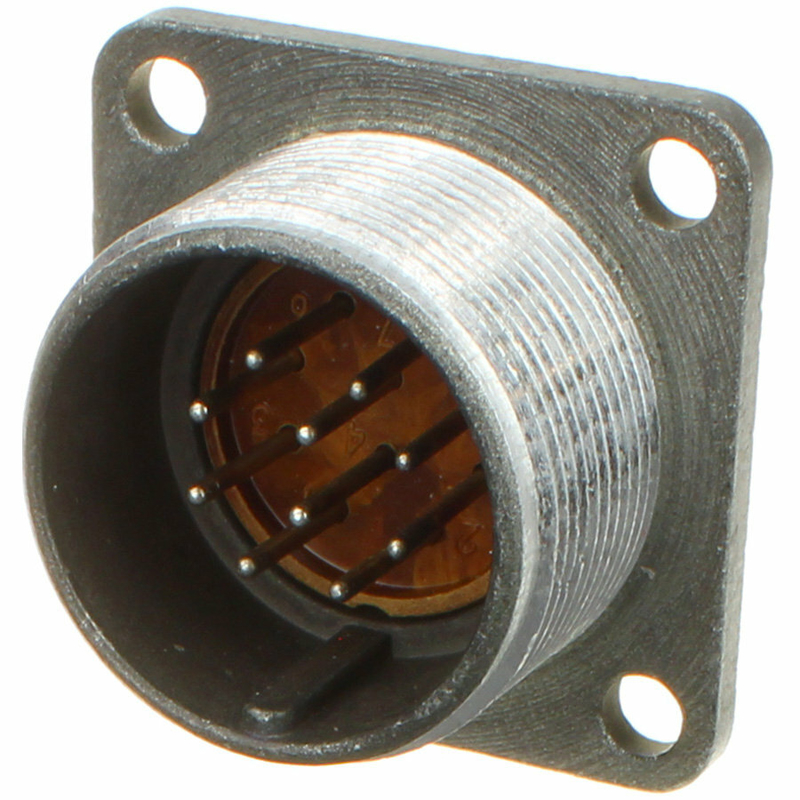

2РМТ22Б10Ш1В1 — это приборная вилка (блочный соединитель) серии 2РМТ, предназначенная для надежного соединения электрических цепей переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Она имеет 10 контактов диаметром 1,0 мм с максимальной токовой нагрузкой до 7 А на контакт и до 58 А суммарно на соединитель при напряжении до 560 В. Рабочая температура — от -60°C до +100°C (с учетом перегрева контактов до +180°C), сопротивление контакта не более 0,005 Ом, изоляции — не менее 5000 МОм.

Механические свойства

Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², механические удары до 5000 м/с² (одиночный) и 1000 м/с² (многократный), линейное ускорение 2000 м/с². Минимальная наработка — 1000–5000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка обозначения

2РМТ — серия; 22 — посадочный диаметр 22 мм; Б — блочный корпус; 10 — 10 контактов; Ш1 — контакты 1 мм с покрытием (серебро); В1 — теплостойкость 100°C, всеклиматическое исполнение; без патрубка.
