Назначение разъёма 2РМТ22Б10Ш1А1В

2РМТ22Б10Ш1А1В — это цилиндрический электрический разъём (вилка) производства завода «Элекон». Изделие предназначено для соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём относится к серии 2РМТ, которая широко применяется в промышленной электротехнике, в том числе в аппаратуре с повышенными требованиями к надёжности соединений.

Основная задача данной модели — обеспечить стабильную передачу сигналов и электрической мощности между соединяемыми частями оборудования. Благодаря металлическому корпусу с резьбовым соединением вилка фиксируется в ответной части надёжно и не требует дополнительных элементов крепления.

Подтверждённые особенности и технические параметры

Модель 2РМТ22Б10Ш1А1В имеет корпус диаметром 22 мм и оснащена 10 штыревыми контактами диаметром 1,0 мм. Контакты выполнены с ромбическим золотым покрытием, что обеспечивает низкое переходное сопротивление — не более 0,005 Ом.

• Тип изделия: цилиндрический электрический разъём (вилка).
• Количество контактов: 10, штыревого типа.
• Диаметр контактов: 1,0 мм.
• Покрытие контактов: ромбическое золотое.
• Переходное сопротивление: не более 0,005 Ом.
• Максимальное рабочее напряжение: до 700 В.
• Сила тока на контакт: до 36 А.
• Диапазон рабочих частот: постоянный и переменный ток частотой до 3 МГц.
• Исполнение: кабельное (индекс Б — блочный), прямой монтаж (индекс 10).
• Контакты расположены в один ряд.
• Климатическое исполнение: тропическое (индекс А1В) — защита от пыли, влаги и плесени.
• Корпус: металлический, с резьбовым соединением.

Маркировка модели содержит обозначения, отражающие её конструктивные особенности: цифры 22 указывают на диаметр корпуса, сочетание 10Ш — на количество и тип контактов, а индекс А1В — на тропическое исполнение.

Применение и условия эксплуатации

Разъём 2РМТ22Б10Ш1А1В применяется в промышленных системах, радиоэлектронной аппаратуре и оборудовании, где требуется надёжная передача сигналов и мощности. Благодаря тропическому исполнению А1В изделие устойчиво к воздействию повышенной влажности, пыли и плесени, что делает его пригодным для работы в агрессивной среде.

Кабельный вариант исполнения и прямой монтаж позволяют использовать разъём в составе кабельных сборок и жгутов. Резьбовое соединение металлического корпуса обеспечивает механическую прочность стыка и предотвращает самопроизвольное разъединение при вибрации и других эксплуатационных нагрузках.

Комплектация и особенности поставки

Разъём 2РМТ22Б10Ш1А1В поставляется без индивидуальной упаковки, как правило, с копией паспорта изделия. Артикул товара в каталоге — 3320, категория — 2РМТ22, производитель — завод «Элекон».

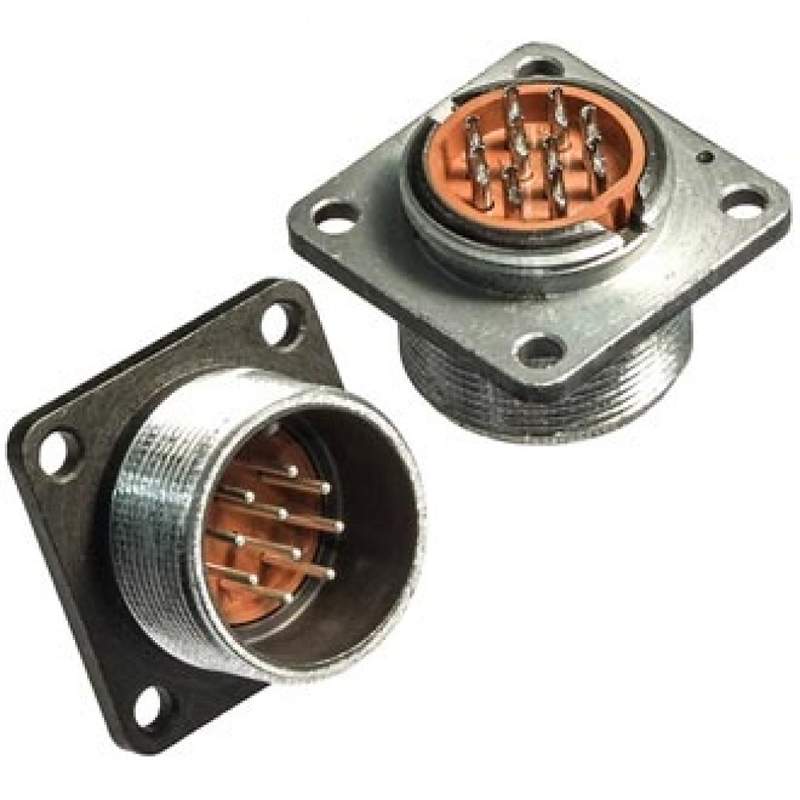

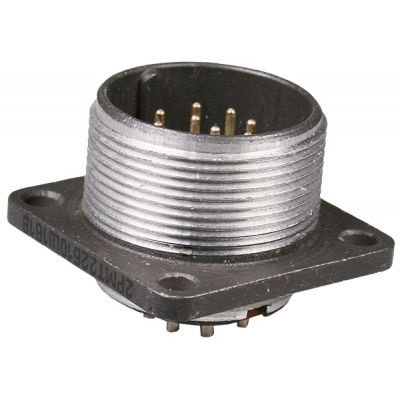

На изображении товара показан типичный вид разъёма серии 2РМТ22 с видимыми штыревыми контактами и резьбовой муфтой. Перед применением рекомендуется ознакомиться с паспортом изделия, в котором указаны допустимые режимы работы и правила монтажа.
