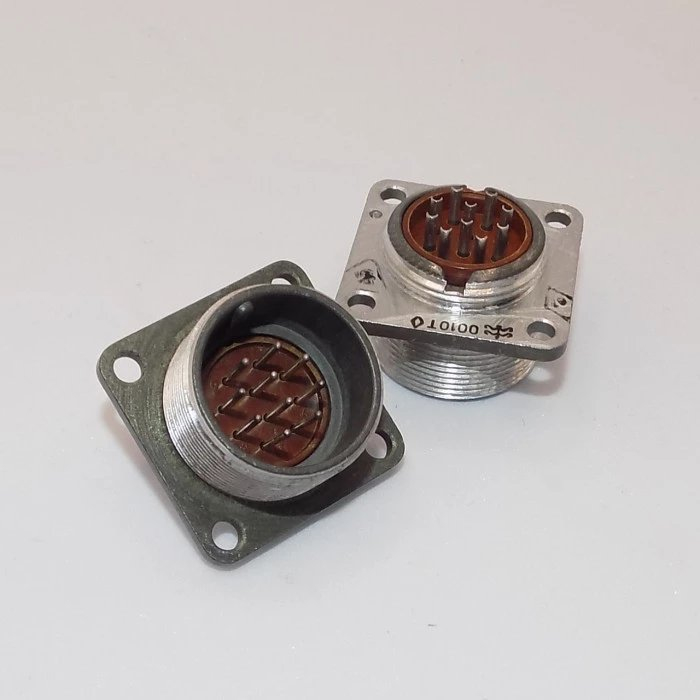

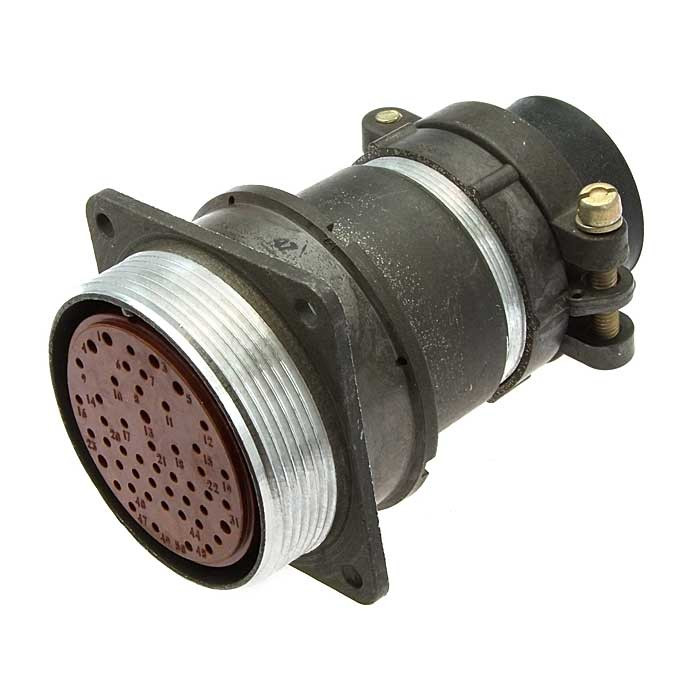

2РМТ22Б10Ш1А1: блочный цилиндрический разъём для надёжных электрических соединений

2РМТ22Б10Ш1А1 — блочная вилка серии 2РМТ, предназначенная для внутреннего объёмного монтажа в цепях постоянного и переменного тока. Разъём применяется в аппаратуре, где важны стабильность контакта, механическая прочность соединения и устойчивость к воздействию температуры.

Конструкция соединителя рассчитана на работу в электрических цепях с частотой до 3 МГц. Модель имеет 10 контактных позиций с контактами диаметром 1 мм, а резьбовое сочленение обеспечивает надёжную фиксацию ответных частей при вибрациях и регулярной эксплуатации.

Расшифровка маркировки

Обозначение 2РМТ22Б10Ш1А1 содержит основные сведения об исполнении разъёма:

• 2РМТ — серия низкочастотных цилиндрических электрических соединителей для внутреннего монтажа.

• 22 — типоразмер корпуса.

• Б — конструктивное исполнение корпуса.

• 10 — контактная группа на 10 контактов.

• Ш — вилка, то есть часть соединителя со штыревыми контактами.

• 1 — контакты диаметром 1 мм.

• А — золотое покрытие рабочих поверхностей контактов.

• 1 — теплостойкое исполнение для работы при температуре до +100 °C.

Золотое покрытие контактов способствует снижению переходного сопротивления и повышает долговременную стабильность электрического соединения, особенно в аппаратуре с повышенными требованиями к надёжности коммутации.

Основные технические характеристики

Указанные параметры позволяют использовать 2РМТ22Б10Ш1А1 для передачи питания, управляющих сигналов и низкочастотных цепей в составе компактных электротехнических устройств.

Конструкция и особенности

Разъём 2РМТ22Б10Ш1А1 относится к цилиндрическим соединителям с резьбовым способом сочленения. Такое решение исключает случайное отсоединение ответной части, помогает сохранять стабильность контактов при вибрационных нагрузках и обеспечивает правильную ориентацию при подключении.

Одношпоночная поляризация корпуса предотвращает неверное соединение вилки и ответной розетки. Это особенно важно в многоканальных системах, измерительных комплексах, шкафах автоматики и оборудовании, где ошибка распиновки может привести к повреждению цепей или некорректной работе устройства.

Контакты рассчитаны на монтаж проводников сечением до 0,5 мм². При установке следует соблюдать технологию разделки кабеля, контролировать качество пайки или другого предусмотренного способа присоединения и исключать чрезмерное механическое воздействие на контактную группу.

Сферы применения

Разъём 2РМТ22Б10Ш1А1 может применяться в следующих видах оборудования:

• Системы промышленной автоматики и управления.

• Контрольно-измерительная аппаратура.

• Испытательные стенды и лабораторное оборудование.

• Приборные шкафы и электротехнические комплексы.

• Системы связи и передачи низкочастотных сигналов.

• Источники питания и распределительные устройства.

• Специализированная техника, работающая в широком температурном диапазоне.

• Аппаратура с требованиями к многократному разъёмному соединению кабелей и блоков.

Сочетание 10 контактов, рабочего напряжения до 560 В и нагрузки до 7 А на один контакт делает эту модификацию удобной для устройств, где в одном интерфейсе необходимо объединить несколько цепей питания, управления или сигнализации.

Что учитывать при применении

При проектировании соединения с 2РМТ22Б10Ш1А1 важно проверить соответствие ответной части по серии, типоразмеру корпуса, контактной схеме и положению ключа. Недопустимо ориентироваться только на внешний диаметр корпуса: совместимость определяется полным обозначением соединителей и схемой расположения контактов.

Также необходимо учитывать суммарную токовую нагрузку. Хотя один контакт допускает ток до 7 А, общий ток через соединитель ограничен значением 58 А. При распределении нагрузки между контактами следует учитывать нагрев, условия прокладки проводов, режим работы оборудования и допустимые электрические параметры конкретной схемы.

2РМТ22Б10Ш1А1 — функциональная блочная вилка для создания компактных, разборных и механически устойчивых соединений в промышленной, приборной и специализированной электронике.
