Назначение и область применения

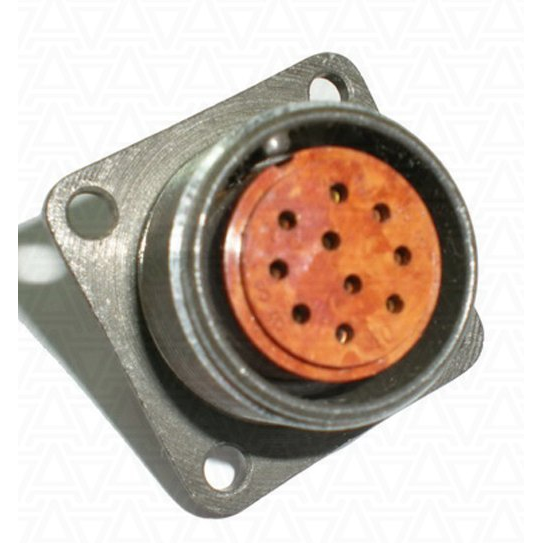

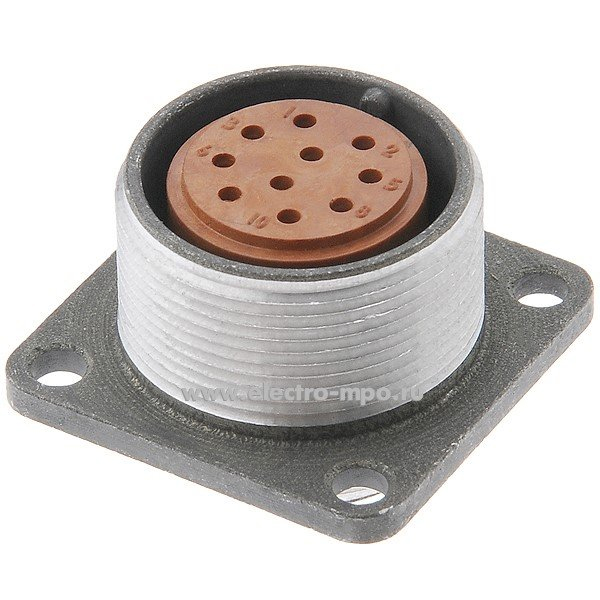

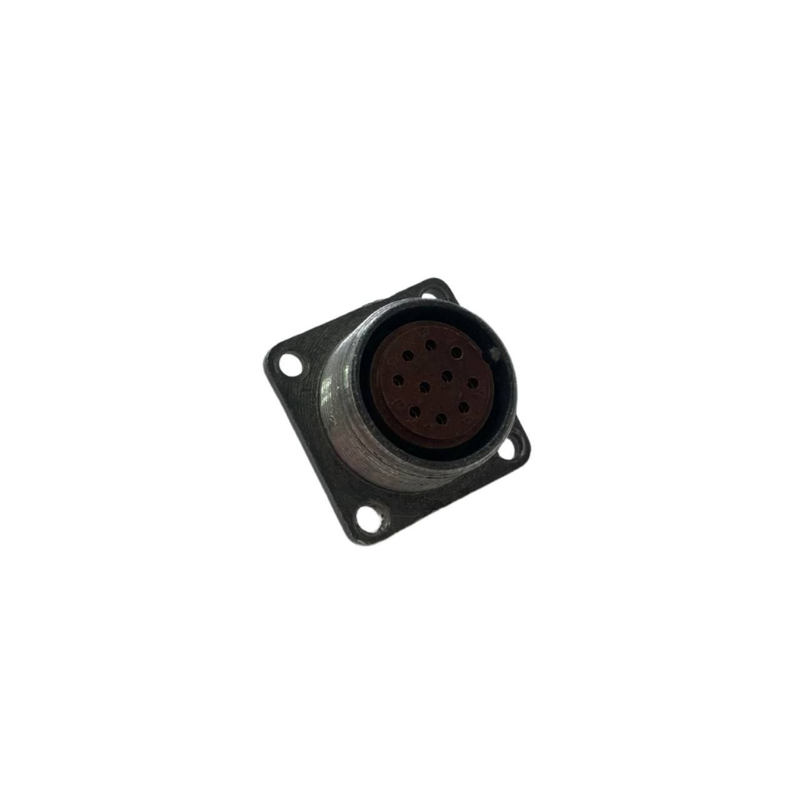

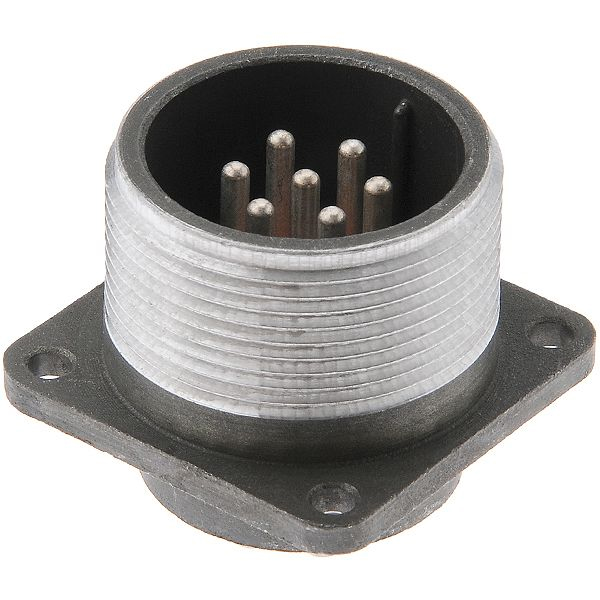

2РМТ22Б10Г1В1В — блочная (приборная) розетка цилиндрического типа из серии 2РМТ производства предприятия Элекон. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 560 В, при этом максимально допустимое напряжение составляет 700 В. Розетка применяется в промышленных и приборных системах, где требуется надёжное электрическое соединение с возможностью многократного сочленения и расчленения.

Конструкция относится к негерметичным тропикоустойчивым изделиям, что позволяет использовать её в условиях повышенной влажности и в составе оборудования, эксплуатируемого в различных климатических зонах. Изделие соответствует стандартам серии 2РМТ, для которой заявлена теплостойкость до 100 градусов Цельсия.

Подтверждённые технические характеристики

• Количество контактов: 10 штук, контакты-гнёзда диаметром 1,0 мм.
• Токовая нагрузка: до 7 А на один контакт и до 58 А на соединитель в целом.
• Посадочный диаметр: 22 мм.
• Способ монтажа: блочный (внутренний объёмный), без патрубка.
• Материал корпуса: металл, материал изолятора — карболит.
• Покрытие контактов: серебро.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 МОм.
• Ресурс сочленений и расчленений: до 500 циклов.
• Габаритные размеры: 30 на 30 на 25 мм, масса — 21 г.
• Устойчивость к вибрации: синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Поляризация: одношпоночная, сочленение резьбовое.

Конструктивные особенности и применение

Розетка выполнена по блочному типу, то есть предназначена для установки в внутреннем объёме прибора или блока без использования патрубка. Металлический корпус обеспечивает механическую прочность и защиту контактной группы, а карболитовый изолятор препятствует электрическому пробою между контактами. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения при длительной эксплуатации.

Одношпоночная поляризация исключает неправильное сочленение ответных частей, а резьбовое соединение обеспечивает надёжную фиксацию розетки в условиях вибрационных нагрузок. Заявленная устойчивость к синусоидальной вибрации с ускорением до 490 метров на секунду в квадрате позволяет применять изделие в составе промышленного и приборного оборудования, подверженного механическим воздействиям.

Изделие востребовано в приборостроении, промышленной автоматике и других областях, где необходимо компактное соединение на 10 контактов с посадочным диаметром 22 мм. Тропикоустойчивое исполнение и негерметичная конструкция делают розетку пригодной для эксплуатации внутри защищённых корпусов и блоков, а рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия расширяет географию и условия её применения. Ресурс до 500 циклов сочленения и расчленения подтверждает возможность многократного обслуживания соединителя без потери рабочих свойств.

Ключевые параметры для подбора

1. Число контактов — 10, диаметр гнёзд 1,0 мм.
2. Посадочный диаметр — 22 мм, монтаж блочный, без патрубка.
3. Напряжение — до 560 В рабочее, до 700 В максимальное.
4. Ток — до 7 А на контакт, до 58 А на соединитель.
5. Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
