Назначение

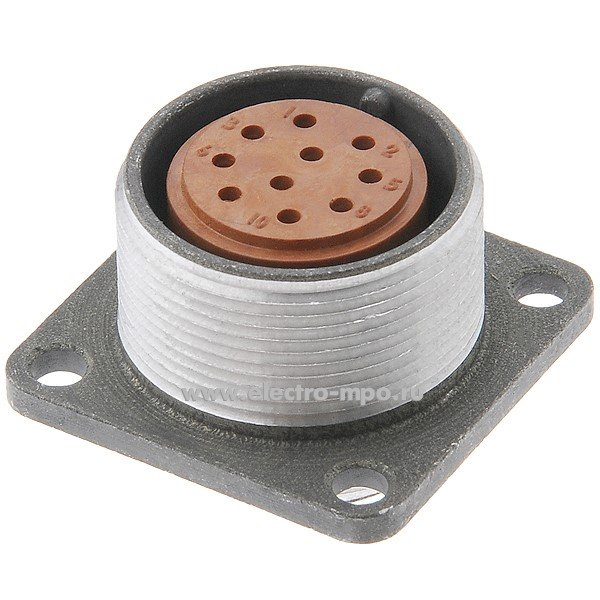

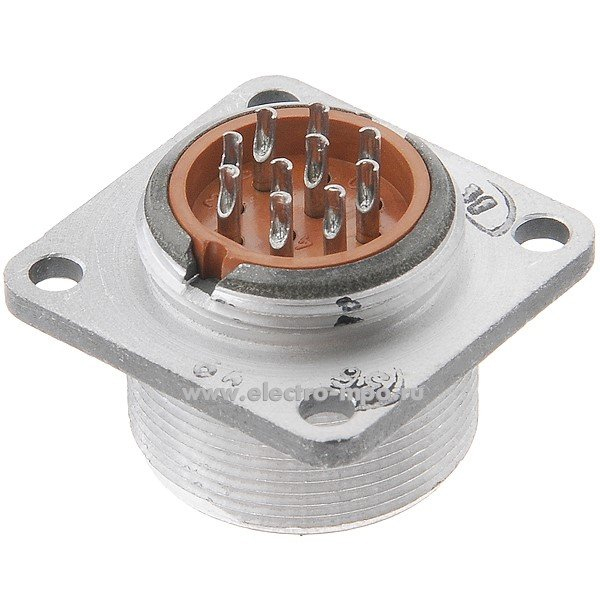

2РМТ22Б10Г1В1В — это блочная (приборная) розетка производства компании «Элекон», предназначенная для электрических соединений в цепях переменного и постоянного тока. Изделие относится к категории цилиндрических низкочастотных разъёмов серии 2РМТ и выпускается в тропикоустойчивом исполнении. Приёмка продукции подтверждена отметкой «ОТК», год выпуска — 2025.

Розетка применяется для коммутации внутренних электрических цепей аппаратуры. Конструкция ориентирована на эксплуатацию в условиях повышенной влажности и тропического климата, что делает её пригодной для соответствующих климатических зон.

Подтверждённые особенности

Разъём имеет 10 контактов диаметром 1,0 мм. Номинальный ток составляет до 7 А на контакт при общем токе до 58 А. Рабочее напряжение достигает 560 В, максимальное — 700 В.

• Сечение подсоединяемого провода — не более 0,5 мм².
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Посадочный диаметр — 22 мм.
• Исполнение — без патрубка.
• Способ монтажа контактов — пайка.
• Степень защиты — IP20.
• Материал корпуса — металл.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Рабочая температура эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц и пониженное давление до 133,32 умноженное на 10 в минус двенадцатой степени Па.

Применение и совместимость

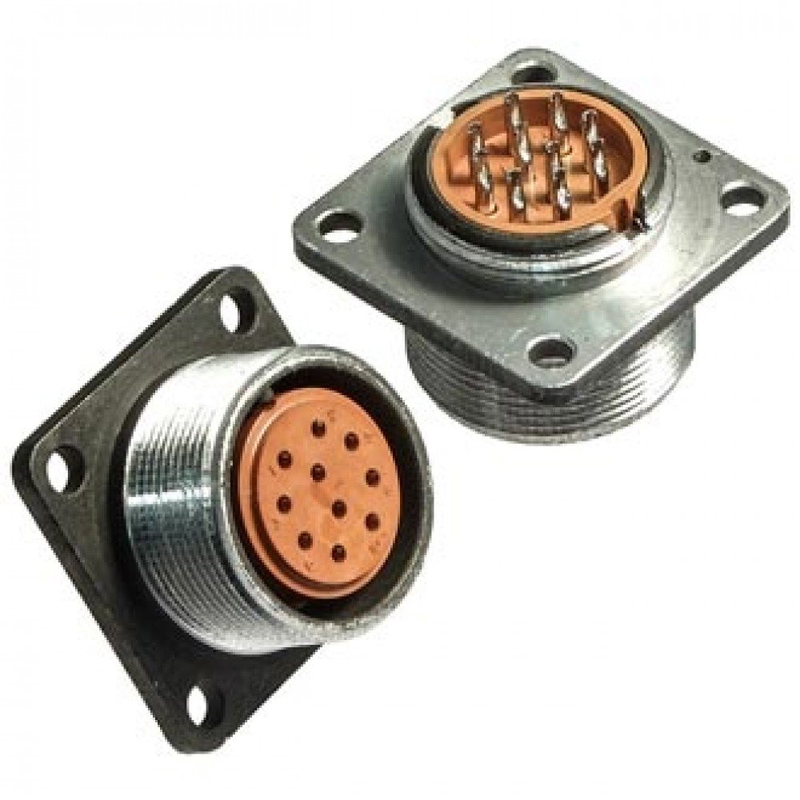

Серия 2РМТ используется во внутренних электрических цепях аппаратуры. Розетка соответствует вилкам типа Ю8203. Конструкция с квадратным фланцем и оранжевыми контактами типична для данной модели.

Благодаря тропикоустойчивому исполнению и стойкости к воздействию влаги изделие подходит для условий с повышенной влажностью и тропическим климатом. Металлический корпус обеспечивает механическую прочность при посадочном диаметре 22 мм.

Комплектация и условия поставки

Товар поставляется в заводской упаковке. Артикул позиции — 20339. Производитель — «Элекон». Приёмка — «ОТК». Год выпуска — 2025.
