Назначение разъёма 2РМТ22Б10Г1В1В

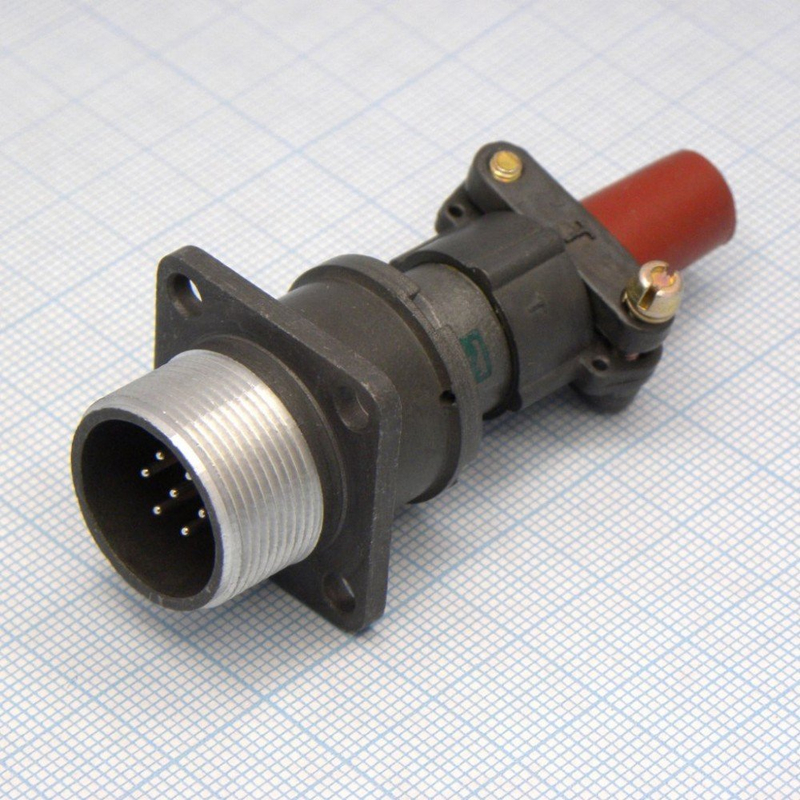

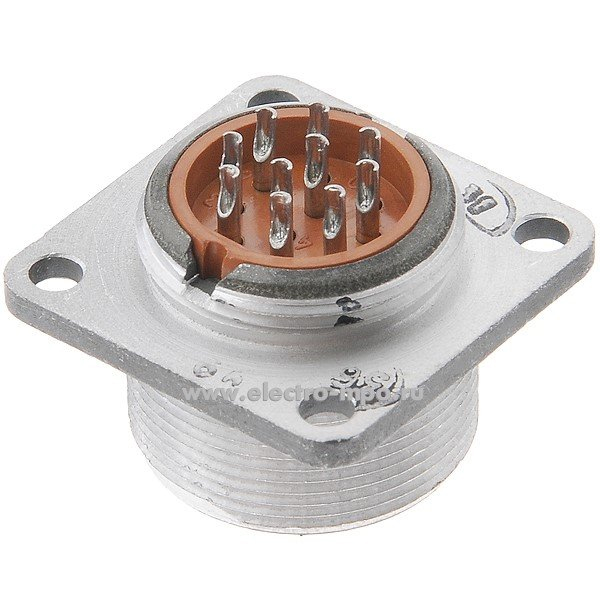

Разъём 2РМТ22Б10Г1В1В производства фирмы «Элекон» представляет собой многоконтактный приборный цилиндрический низкочастотный соединитель серии 2РМТ. Изделие выполнено в виде блочной розетки без патрубка и предназначено для внутреннего монтажа в электрические приборы, панели и корпуса радиоэлектронной аппаратуры.

Основное назначение — обеспечение надёжного электрического соединения низкочастотных цепей в составе измерительных приборов, промышленных устройств и других систем радиоэлектроники. Конструкция рассчитана на работу в составе аппаратуры, где требуется компактное панельное подключение с фиксированным числом линий связи.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели. Все числовые значения относятся именно к исполнению 2РМТ22Б10Г1В1В.

• Количество контактов: 10 извлекаемых цилиндрических контактов диаметром около 1,0 мм с серебряным покрытием.
• Номинальный ток: до 7 А на один контакт; суммарный ток на разъём — до примерно 58 А при длительной работе.
• Рабочее напряжение: до 560 В постоянного и переменного тока частотой до десятков кГц; максимальное напряжение не более примерно 700 В.
• Тип корпуса: металлический, блочный, внешний диаметр корпуса около 22 мм, без патрубка, монтаж в панель или корпус изделия.
• Крепление контактов: провода подсоединяются, как правило, пайкой; сечение монтируемого провода — до 0,5 мм².
• Сопротивление контакта: не более 0,005 Ом, что обеспечивает малые потери и стабильность соединения.
• Диапазон температур окружающей среды: примерно от минус 60 °С до плюс 100 °С; теплостойкость конструкции до 100 °С, смена температур с учётом перегрева контактов допускается до плюс 180 °С.
• Наработка: минимум 1000 часов работы; количество циклов сочленения–расчленения — до 500.
• Минимальный срок сохраняемости: порядка 15 лет при хранении и эксплуатации в допустимых условиях.
• Приёмка: «ОТК»; год выпуска — 2025.

Конструктивные особенности и применение

Разъём относится к тропико- и климатоустойчивым приборным соединителям. Это означает, что изделие рассчитано на эксплуатацию в условиях повышенной влажности и переменного климата без потери рабочих свойств в пределах указанного температурного диапазона.

Блочное исполнение без патрубка упрощает установку в панель прибора: розетка занимает минимум места внутри корпуса и не требует дополнительного объёма для кабельного ввода. Металлический корпус внешним диаметром около 22 мм обеспечивает механическую прочность и экранирующие свойства соединения.

Области применения

1. Радиоэлектронная аппаратура с низкочастотными цепями передачи сигнала и питания.
2. Измерительные приборы, где требуется стабильное переходное сопротивление не более 0,005 Ом.
3. Промышленные устройства и системы управления, работающие при температурах от минус 60 °С до плюс 100 °С.
4. Панельный монтаж в корпусах изделий, где необходима блочная розетка без патрубка.

Обозначение «приёмка ОТК» указывает на то, что изделие поставляется с прохождением заводского технического контроля и комплектуется паспортом или сертификатом качества. Краткое описание из каталога подтверждает поставку в заводской упаковке.

При монтаже следует учитывать, что контакты извлекаемые, а провод подсоединяется пайкой при сечении до 0,5 мм². Такое исполнение удобно для ремонта и замены отдельных контактов без демонтажа всего разъёма. Ресурс до 500 циклов сочленения–расчленения позволяет использовать соединитель в составе аппаратуры, где периодически требуется отключение и повторное подключение жгутов.
