Назначение разъёма 2РМТ22Б10Г1В1В

Разъём 2РМТ22Б10Г1В1В производства «Элекон» представляет собой негерметичный цилиндрический низкочастотный соединитель серии 2РМТ с блочной розеткой. Изделие предназначено для монтажа на блок и применяется для коммутации низкочастотных электрических цепей в приборах и аппаратуре различного назначения.

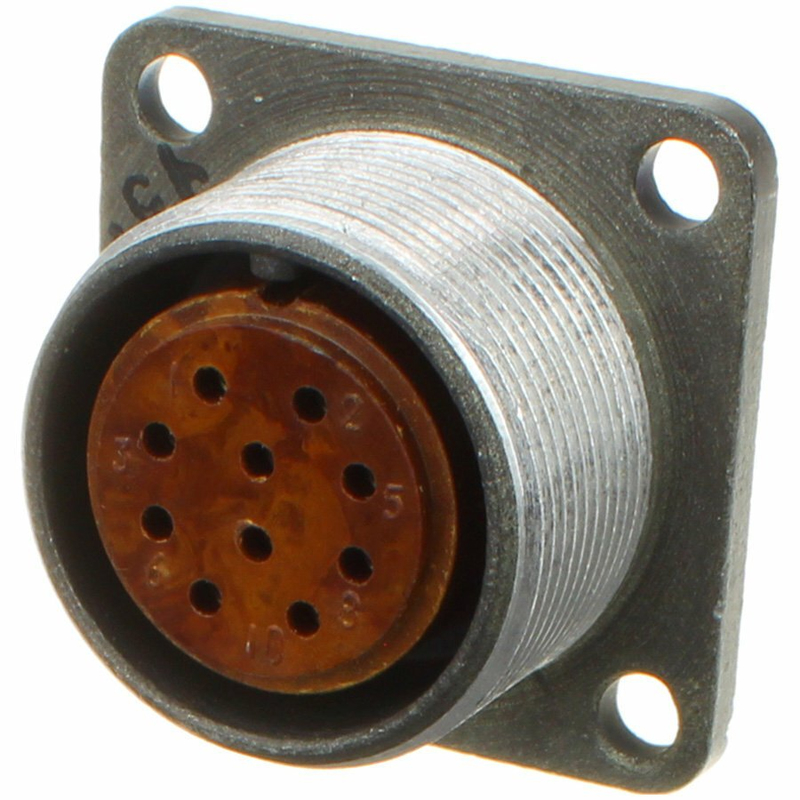

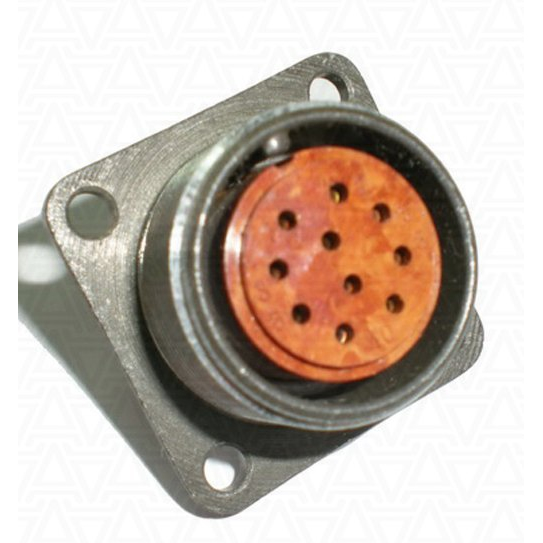

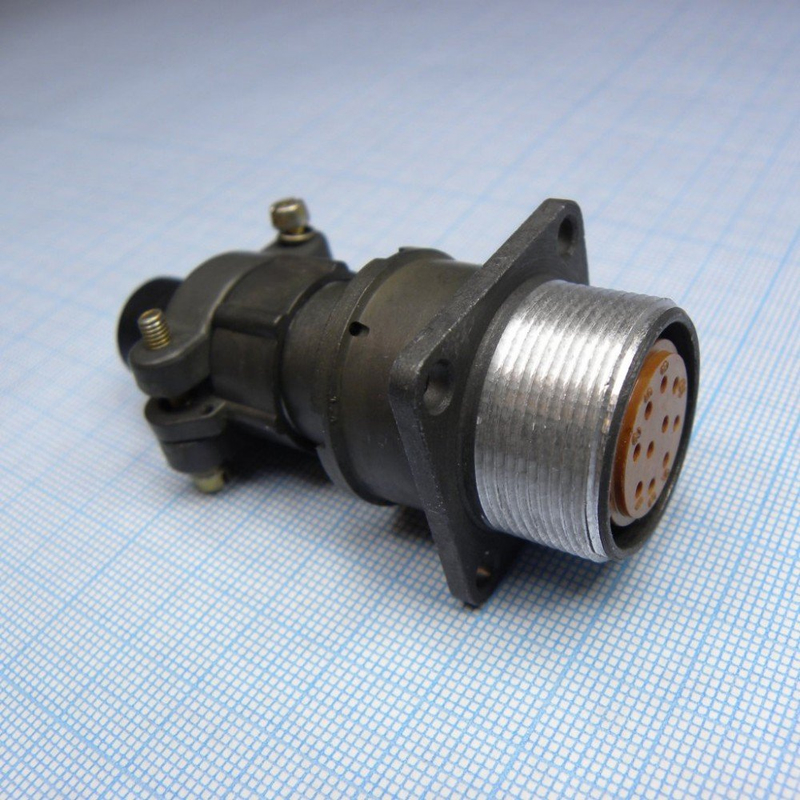

Конструктивно это розетка (гнездо) с 10 контактами и посадочным диаметром корпуса 22 мм, выполненная без патрубка. Разъём востребован в составе блоков и панелей приборов, где требуется надёжное соединение при повышенной вибрации и ударах.

Подтверждённые особенности конструкции

Корпус разъёма выполнен из металла, изолятор изготовлен из карболита, а контактные стержни имеют серебряное покрытие. Такое сочетание материалов обеспечивает стабильность электрических параметров и стойкость к механическим нагрузкам.

Основные электрические и эксплуатационные характеристики:

• количество контактов — 10;
• максимальный ток на контакт — до 7 А, суммарный ток на весь разъём — до порядка 58 А;
• рабочее напряжение — до 560 В постоянного и переменного тока;
• максимальное испытательное напряжение — до 700 В;
• сопротивление контакта — не более 0,005 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• рабочий диапазон температур — примерно от минус 60 °C до плюс 100 °C;
• степень защиты корпуса — IP20.

Показатель IP20 означает, что разъём негерметичен и не предназначен для работы в сильно загрязнённой или влажной среде без дополнительной защиты. При этом широкий температурный диапазон позволяет использовать изделие в достаточно жёстких климатических условиях.

Монтаж и применение

Способ монтажа — на блок, с резьбовым соединением на панели или приборе. Подключаемый провод имеет сечение до 0,5 мм², присоединение жил, как правило, выполняется пайкой.

Разъём применяется для низкочастотных цепей в приборах и аппаратуре, в том числе в условиях повышенной вибрации и ударов. Типовые схемы включения предполагают соединение блочной розетки с совместимыми вилками серии 2РМТ, что позволяет собирать разъёмные узлы коммутации внутри блоков и на панелях.

Для корректного подбора ответной части и особенностей монтажа на плате или блоке учитываются количество контактов, посадочный диаметр корпуса 22 мм и способ крепления. Артикул изделия — 80227, категория — 2РМТ22, производитель — Элекон.
