Назначение разъёма 2РМТ22Б10Г1В1В

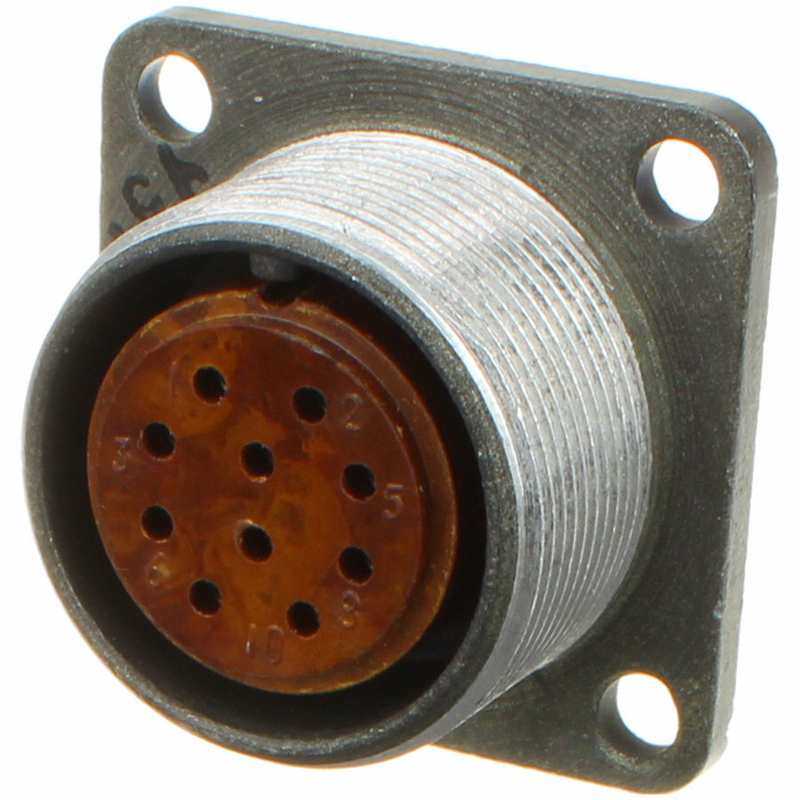

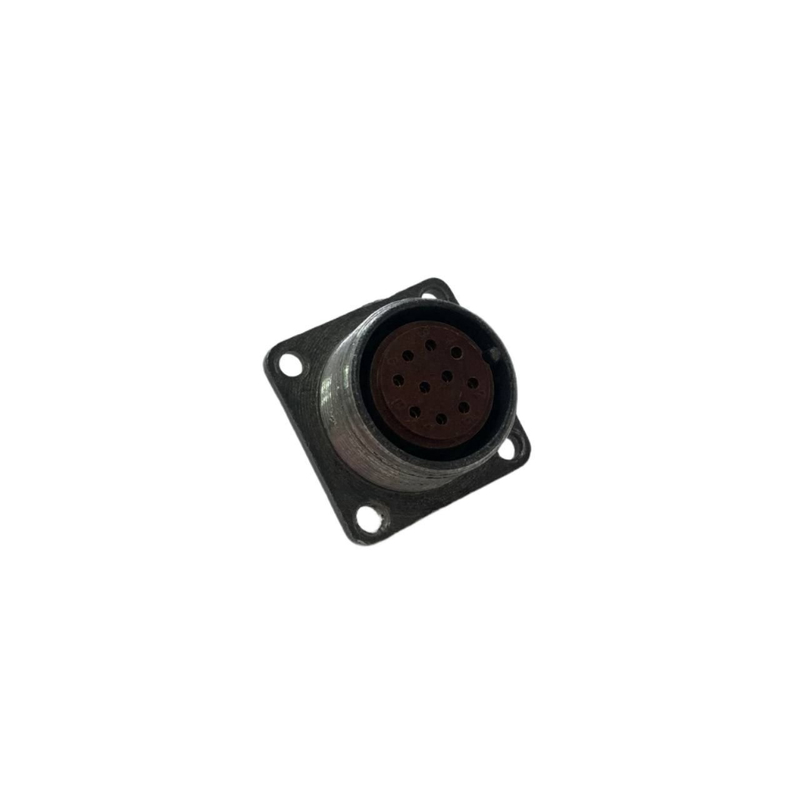

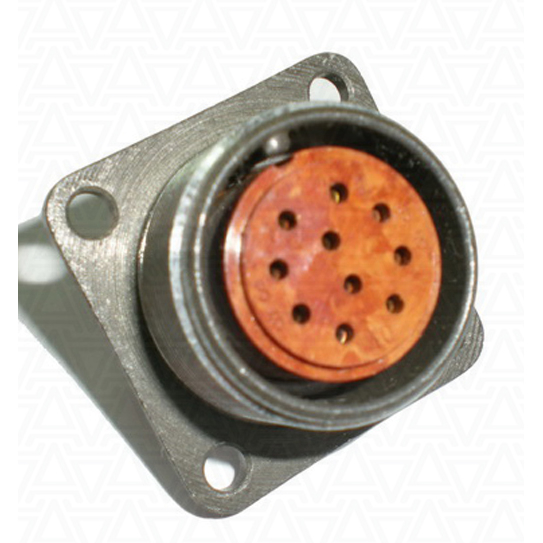

2РМТ22Б10Г1В1В производства завода «Элекон» — цилиндрический низкочастотный соединитель серии 2РМТ, изготовленный в виде розетки с гнездовыми контактами. По конструктивному исполнению это блочный разъём, предназначенный для внутреннего объёмного монтажа на блок или панель, то есть для установки внутри корпуса аппаратуры, а не для навесного крепления на кабель.

Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная область использования — радиоэлектронная аппаратура, измерительные приборы и промышленные устройства, где требуется надёжное электрическое соединение при стационарной или бортовой эксплуатации.

Ключевые особенности

• Серия 2РМТ, типоразмер 22, посадочный диаметр корпуса порядка 22 мм.
• Тип корпуса — блочный, монтаж на блок (панель).
• Материал корпуса — металл, изолятор из карболита.
• Количество контактов — 10.
• Резьбовой тип сочленения с вилкой, что исключает самопроизвольное размыкание.
• Контакты, как правило, имеют серебряное покрытие.
• Всеклиматическое исполнение, например В2.1 по ГОСТ 15150-69.
• Устойчивость к вибрационным и механическим воздействиям.

Электрические характеристики

Номинальный рабочий ток на один контакт составляет ориентировочно от 4 до 36 А в зависимости от режима и условий эксплуатации; суммарный ток разъёма может достигать десятков ампер. Рабочее напряжение — до примерно 560 В, максимально допустимое — до 700 В.

Электрическая прочность изоляции обеспечивает выдерживание испытательных напряжений порядка 1850–2300 В в зависимости от максимального рабочего напряжения. Сопротивление изоляции — не менее 1000 МОм, сопротивление контактов — не более 0,005 Ом на контакт.

Условия эксплуатации и применение

Разъём допускает работу в интервале температур примерно от минус 60 °C до плюс 100 °C. Благодаря всеклиматическому исполнению и стойкости к механическим нагрузкам он применим в промышленных и мобильных установках, включая бортовое оборудование.

1. Радиоэлектронная аппаратура различного назначения.
2. Измерительные приборы и устройства.
3. Промышленные и мобильные установки.
4. Стационарное и бортовое оборудование.

Разъём рассчитан на многократные сочленения с ответной вилкой. Артикул изделия — 50251, производитель — «Элекон». Год сведений о товаре — 2017.
