Назначение разъёма 2РМТ22Б10Г1В1В

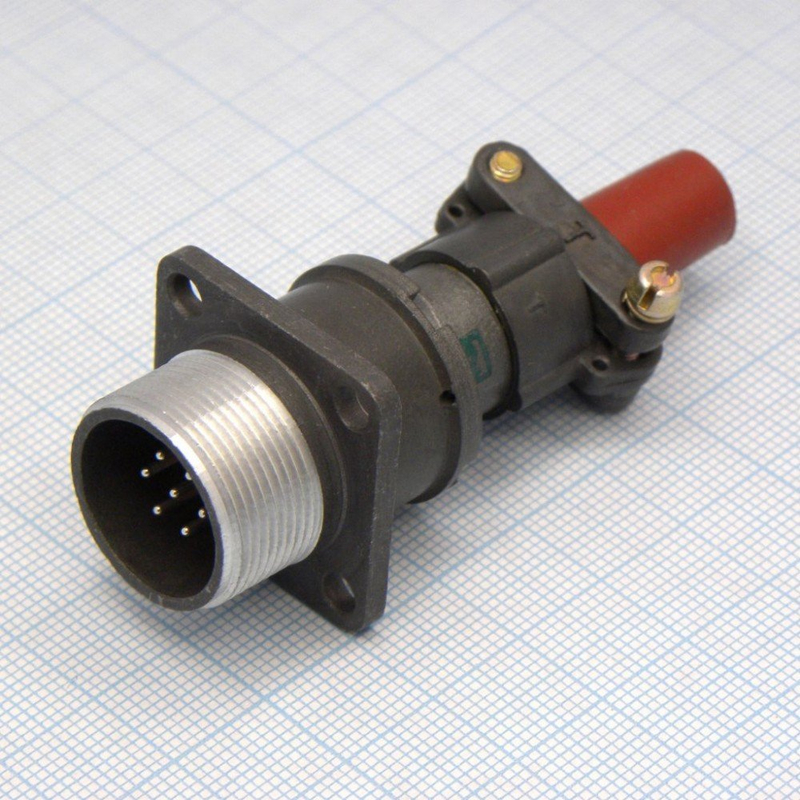

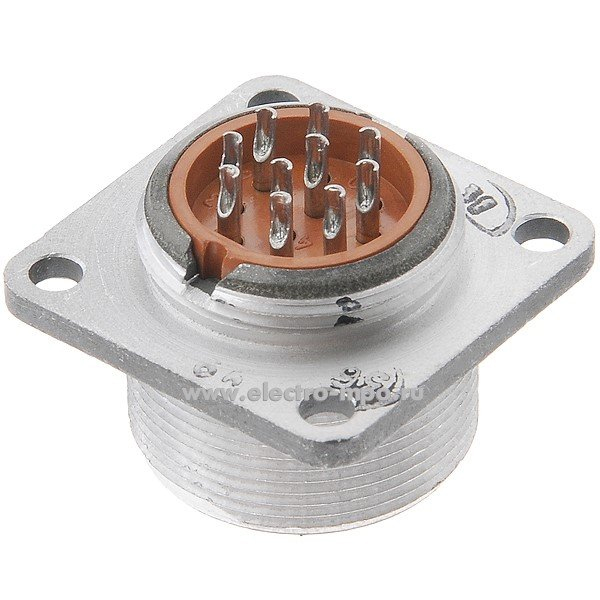

2РМТ22Б10Г1В1В «5» — блочный цилиндрический низкочастотный соединитель (розетка) производства завода «Элекон» (Казань, Россия) из серии 2РМТ. Изделие предназначено для объёмного монтажа на блок с пайкой и применяется для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Розетка устанавливается непосредственно на корпус блока или аппаратуры, обеспечивая надёжное разъёмное соединение с ответной частью посредством резьбового сочленения. Каталожное обозначение «5» соответствует приёмке по пятой категории, а исполнение «Т» обозначает тропическое исполнение, допускающее эксплуатацию в условиях повышенной влажности и температуры.

Технические характеристики

Разъём имеет 10 контактов диаметром 1 мм с гнездовой частью. Сопротивление контактов не превышает 0,005 Ом, максимальный ток на контакт составляет 7 А, рабочее напряжение — 560 В, максимальное — 700 В. Сопротивление изоляции — не менее 1000 МОм. Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия. Степень защиты — IP20. Вес изделия около 36 г, габаритные размеры примерно 30 на 30 на 25 мм. Год выпуска — 2021.

Конструкция и материалы

Корпус соединителя выполнен из металлического сплава на основе алюминия марки А-22, изолятор изготовлен из карболита, контакты покрыты серебром. Конструкция предусматривает резьбовое соединение без патрубка и левой резьбы. Монтаж — объёмный, на блок, с пайкой выводов. Такое сочетание материалов обеспечивает механическую прочность, стойкость к коррозии и стабильность электрических параметров в течение срока службы.

Условия эксплуатации

Разъём рассчитан на работу в жёстких условиях:

• вибрация до 50 g в диапазоне частот от 1 до 1000 Гц;
• ударные нагрузки до 500 g;
• линейные нагрузки до 200 g;
• тропическое исполнение, допускающее повышенную влажность и температуру.

Совокупность этих параметров позволяет применять изделие в бортовой и наземной радиоэлектронной аппаратуре, где требуются стойкость к механическим воздействиям и стабильная коммутация цепей.

Комплектация и приёмка

Поставка осуществляется в заводской упаковке. Категория приёмки — «5». Страна производства — Россия, производитель — «Элекон». Артикул — 20337. Категория товара — 2РМТ22.
