Назначение разъёма 2РМТ22Б10Г1В1В

2РМТ22Б10Г1В1В — негерметичная приборная розетка серии 2РМТ, выпускаемая заводом «Элекон» в Казани. Изделие относится к всеклиматическому исполнению В2.1 по ГОСТ 15150-69 и предназначено для эксплуатации в широком диапазоне температур и сложных внешних условиях.

Разъём служит для электрического соединения цепей постоянного и переменного тока в приборах, радиоэлектронной аппаратуре и промышленных устройствах. Он применяется как переходный или приборный элемент и обеспечивает подключение 10 извлекаемых контактов к присоединяемым проводникам.

Подтверждённые технические особенности

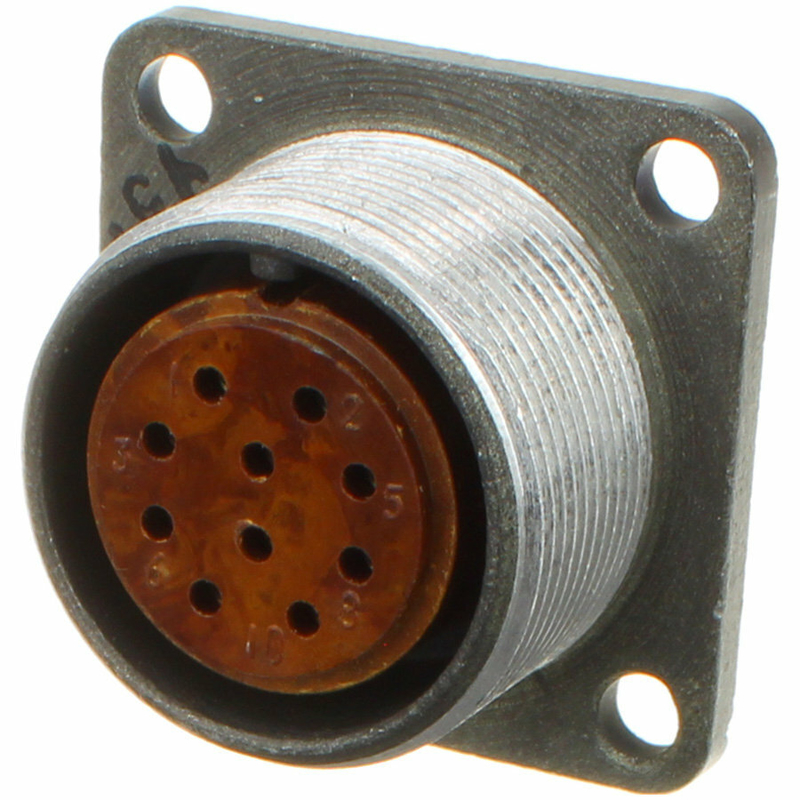

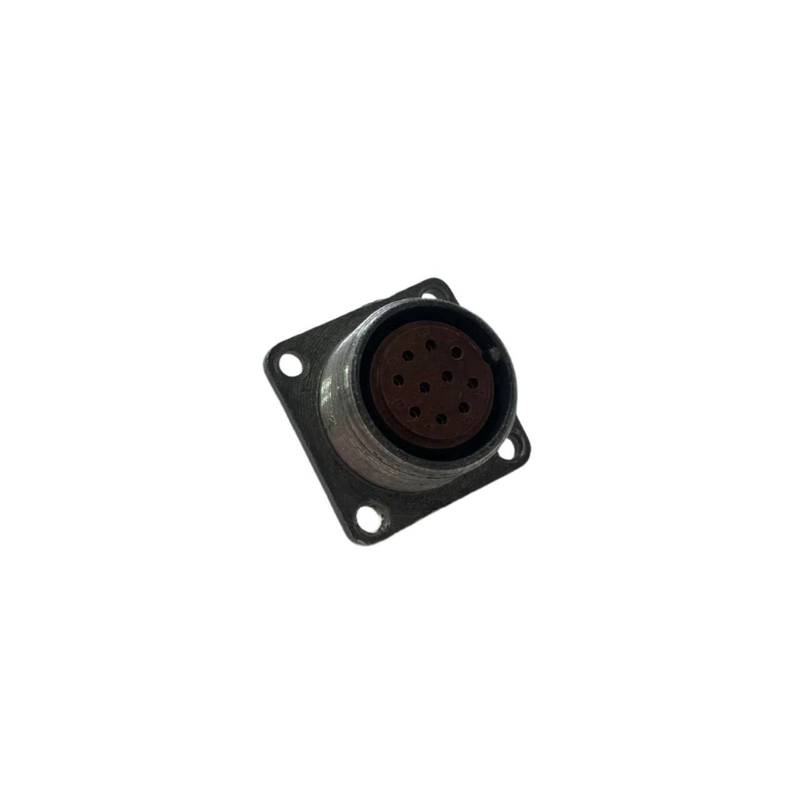

Конструкция розетки включает корпус с посадочным диаметром 22 мм, выполненный без патрубка, и 10-контактный изолятор. Контакты круглые, диаметром 1,0 мм, рассчитаны на присоединение проводов сечением до 0,5 мм². Монтаж внутренний, выполняется пайкой или опрессовкой.

• Рабочее напряжение: до 560 В постоянного или переменного тока, предельное значение — до 700 В.
• Токовая нагрузка: до 7 А на один контакт и до 58 А на весь соединитель; в отдельных источниках приводятся диапазоны от 4 до 36 А на контакт и от 27 до 260 А суммарно в зависимости от режима и условий эксплуатации.
• Сопротивление контакта: не более 0,005 Ом.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Максимальная рабочая температура корпуса: около 100 градусов Цельсия, с учётом перегрева контактов — до 180 градусов Цельсия.
• Диапазон температур окружающей среды: примерно от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений-расчленений: порядка 500 циклов.
• Минимальная наработка: около 1000 часов.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность при вибрации с частотой от 5 до 5000 Гц, при одиночных и многократных механических ударах, а также при длительном воздействии линейного ускорения. Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 подтверждает пригодность разъёма для работы в сложных климатических условиях.

Совокупность перечисленных параметров позволяет использовать розетку в составе ответственных соединительных узлов, где требуется стабильный электрический контакт и стойкость к механическим и климатическим нагрузкам.

Применение

Розетка 2РМТ22Б10Г1В1В востребована в приборостроении, радиоэлектронной аппаратуре и промышленных устройствах. Типовые сферы применения:

1. Коммутация цепей постоянного и переменного тока в блоках и шкафах управления.
2. Подключение кабельных сборок и жгутов к приборам через внутренний монтаж пайкой или опрессовкой.
3. Использование в качестве переходного элемента между отдельными узлами аппаратуры.
4. Эксплуатация в условиях вибрации, ударов и линейных ускорений, в том числе в составе подвижной техники.

Благодаря посадке диаметром 22 мм и десяти контактам диаметром 1,0 мм разъём удобен для компактных приборных соединений с ограниченным числом цепей. Возможность работы при температурах от минус 60 до плюс 100 градусов Цельсия делает его пригодным как для наземной, так и для бортовой аппаратуры в соответствующем исполнении.
