Назначение соединителя 2РМТ22Б10Г1В1В

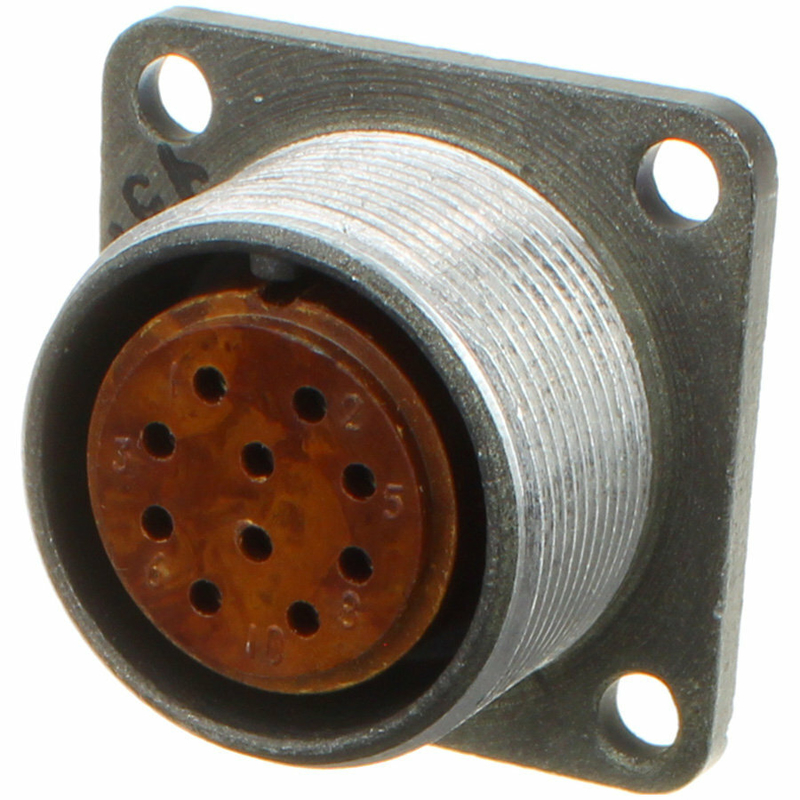

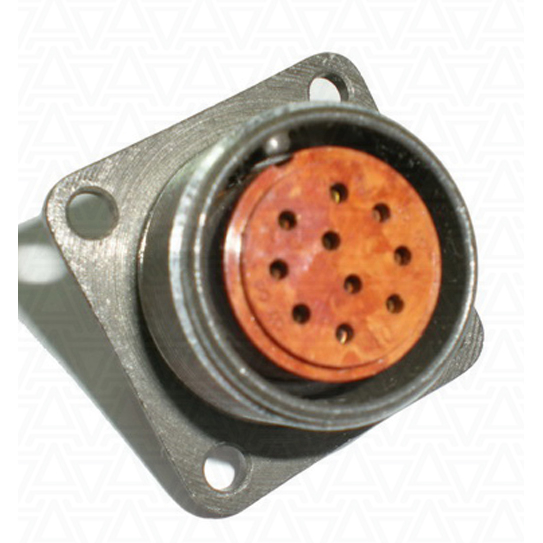

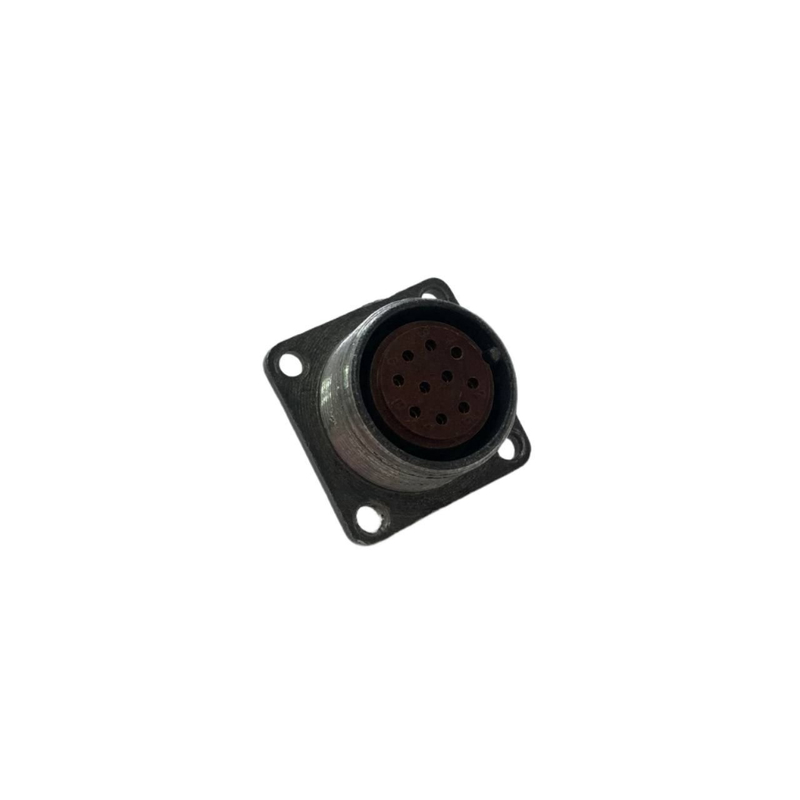

Соединитель 2РМТ22Б10Г1В1В производства НПО «Элекон» представляет собой приборную розетку круглого разъёма серии 2РМТ. Изделие предназначено для электрического соединения и коммутации цепей в аппаратуре общепромышленного и радиоэлектронного назначения. Розетка устанавливается на приборной части оборудования и обеспечивает надёжную передачу сигналов и питания между блоками, модулями и кабельными сборками.

Конструктивно розетка выполнена негерметичной, без патрубка, с посадочным диаметром около 22 мм. Такое исполнение позволяет применять соединитель в составе блоков и стоек, где не требуется полная герметизация корпуса, но предъявляются повышенные требования к стабильности контакта и стойкости к внешним воздействиям.

Подтверждённые технические особенности

Соединитель оснащён десятью извлекаемыми круглыми контактами диаметром 1,0 мм. Переходное сопротивление контакта не превышает 0,005 Ом, что подтверждает стабильность электрического соединения при коммутации слаботочных и силовых цепей.

• Максимальное рабочее напряжение — до 560 В переменного или постоянного тока; по некоторым данным допускается проверка изоляции при напряжении до 700 В.
• Ток на один контакт — до 7 А; общий диапазон нагрузки на контакт составляет от 4 до 36 А в зависимости от режима и условий эксплуатации.
• Суммарный ток на соединитель — примерно от 27 до 58 А в рабочем режиме; в отдельных данных указывается значение до 260 А при максимальной нагрузке.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C; теплостойкость изолятора составляет 100 °C.
• При перегреве контактов допускается кратковременный нагрев до approximately плюс 180 °C.
• Минимальная наработка — порядка 1000 часов.
• Минимальный срок сохраняемости — около 15 лет.
• Допускается не менее 500 циклов сочленения и расчленения.

Условия эксплуатации и исполнение

Соединитель выполнен во всеклиматическом исполнении по ГОСТ 15150-69, исполнение В2.1. Это означает пригодность изделия для работы в различных климатических зонах, включая районы с повышенной влажностью, температурными перепадами и другими неблагоприятными факторами. Конструкция обеспечивает пылезащищённость контактов и мест подключения проводов, что снижает риск загрязнения и окисления токоведущих элементов.

Разъём устойчив к механическим ударам и вибрации, что позволяет применять его в условиях повышенных динамических нагрузок. Это качество особенно важно для оборудования, работающего на подвижных объектах, в транспортных системах и на производственных площадках с интенсивной вибрацией.

Область применения

Благодаря сочетанию электрических и эксплуатационных параметров соединитель 2РМТ22Б10Г1В1В находит применение в следующих направлениях:

1. Радиоэлектронная аппаратура общего назначения — соединение блоков, модулей и кабельных сборок внутри стоек и шкафов управления.
2. Общепромышленное оборудование — коммутация цепей питания и управления в станках, приборах и агрегатах.
3. Системы, работающие в условиях вибрации и ударных нагрузок — благодаря устойчивости к динамическим воздействиям.
4. Аппаратура, эксплуатируемая в широком диапазоне температур — от минус 60 °C до плюс 100 °C.
5. Устройства, требующие частого сочленения и расчленения — ресурс не менее 500 циклов.

Соединитель 2РМТ22Б10Г1В1В от НПО «Элекон» является надёжным и долговечным элементом для построения электрических соединений в аппаратуре, где важны стабильность контакта, стойкость к внешним воздействиям и длительный срок службы.
