Назначение и область применения

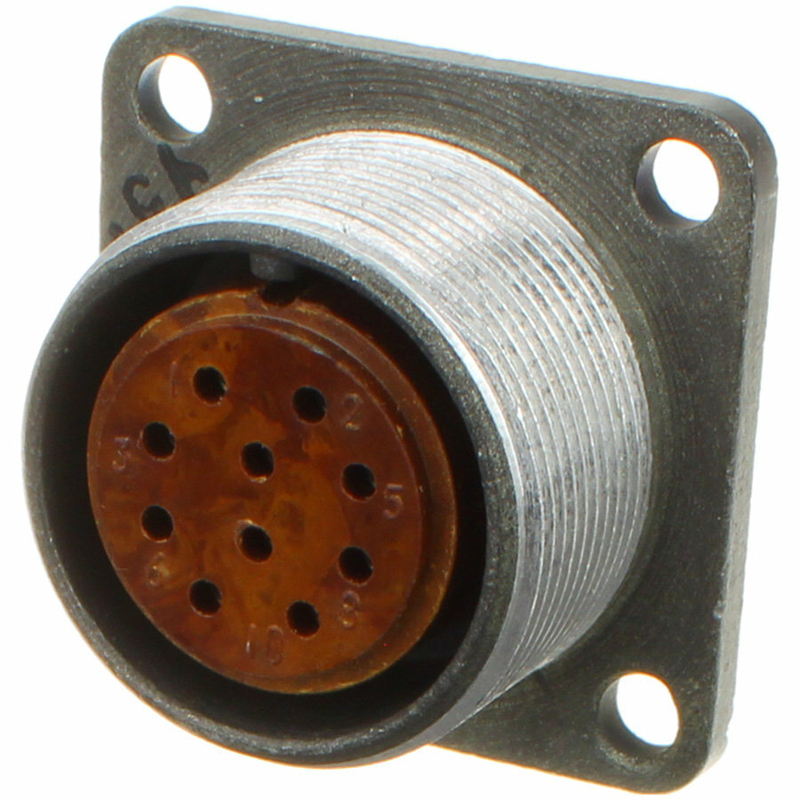

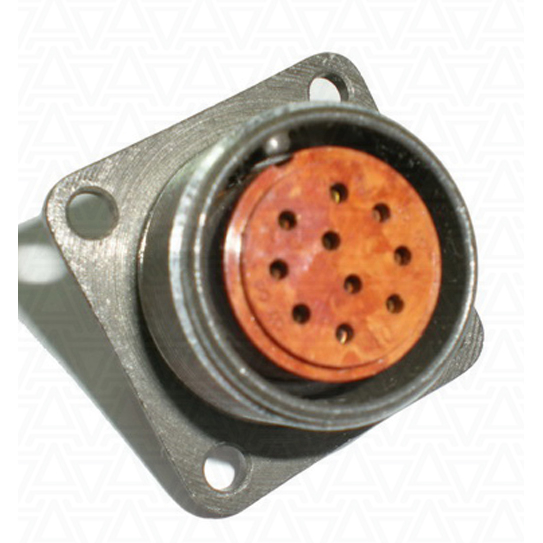

2РМТ22Б10Г1В1В — низкочастотный цилиндрический электрический разъём серии 2РМТ, представляющий собой приборную (блочную) розетку на 10 контактов с посадочным диаметром корпуса 22 мм. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц в аппаратуре общего и промышленного назначения.

Разъём применяется как приборная часть соединителя: он устанавливается на панель или шасси оборудования и работает в паре с ответной кабельной вилкой. Исполнение всеклиматическое, тропикоустойчивое, что допускает применение в широком диапазоне условий эксплуатации.

Основные электрические характеристики

• Количество контактов: 10, контакты извлекаемые, диаметром 1,0 мм.
• Рабочее напряжение: до 560 В постоянного или переменного тока.
• Максимальный ток на один контакт: до 7 А для контакта диаметром 1 мм.
• Суммарная токовая нагрузка на разъём: до 58 А.
• Сопротивление контакта: не более 0,005 Ом.
• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях (в зависимости от производителя и технических условий).
• Ёмкость между контактами: до 6 пФ.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия имеет следующую структуру: 2РМТ — цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель; 22 — типоразмер корпуса с посадочным диаметром 22 мм; Б — блочный (приборный) корпус; 10 — число контактов; Г1 — исполнение по группе контактов и ключевке; В1В — климатическое и конструктивное исполнение.

Корпус металлический, изолятор, как правило, карболитовый. Покрытие контактов — золото или серебро; в конкретных исполнениях 2РМТ22Б10Г1В1В чаще указывают серебряное покрытие. Разъём не имеет патрубка и кабельного ввода, поскольку это именно приборная розетка, монтируемая на панель.

Механическая и климатическая стойкость

• Диапазон рабочих температур: от −60 °C до +100 °C; с учётом нагрева контактов по техническим условиям допускается кратковременная работа при температурах до примерно +180 °C.
• Минимальная наработка: порядка 1000–5000 часов, ресурс сочленений и расчленений — около 500 циклов.
• Стойкость к вибрации в диапазоне 1–5000 Гц и к значительным ударным и линейным ускорениям, что позволяет применять разъём в вибронагруженной аппаратуре.
• Срок сохраняемости в упаковке производителя — до 15–25 лет в зависимости от технических условий и конкретного поставщика.

Совместимая ответная часть

В качестве ответной части для 2РМТ22Б10Г1В1В обычно применяется кабельная вилка серии 2РМ или 2РМТ с 10 штырями соответствующей ключевки, например 2РМ22К10Ш1А1. При подборе ответного соединителя необходимо учитывать число контактов, типоразмер корпуса и исполнение по ключевке, чтобы обеспечить правильное сочленение и надёжную коммутацию цепей.
