2РМТ22Б10Г1В1В

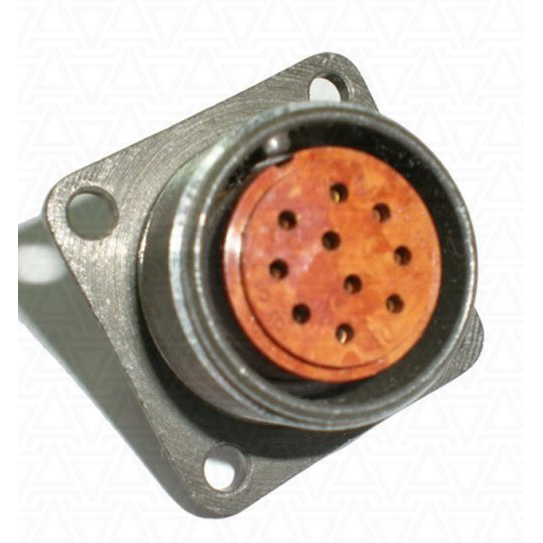

2РМТ22Б10Г1В1В — это цилиндрический электрический разъём (розетка) из серии 2РМТ, предназначенный для соединения в электрических цепях постоянного и переменного тока (до 3 МГц). Он имеет блочный (приборный) монтаж без патрубка, всеклиматическое исполнение и используется в промышленных системах, включая HVAC и электротехнику.

Основные характеристики

Разъём оснащён 10 контактами диаметром 1 мм с покрытием серебром (иногда золотом). Максимальное рабочее напряжение — 560 В, токовая нагрузка на контакт — до 7 А, суммарная на соединитель — до 58 А.

Диаметр посадочного отверстия — 22 мм, габариты — около 30×30×25 мм, масса — 21 г. Работает в диапазоне температур от -60 до +100 °С.

Надёжность и условия эксплуатации

Сопротивление изоляции — не менее 1000 МОм, электрическая прочность — до 1850–2300 В. Выдерживает 500 сочленений/расчленений, синусоидальную вибрацию (1–5000 Гц, до 490 м/с²) и наработка — минимум 5000 часов.

Материал корпуса — металл, изолятора — карболит. Срок сохраняемости — 25 лет.
