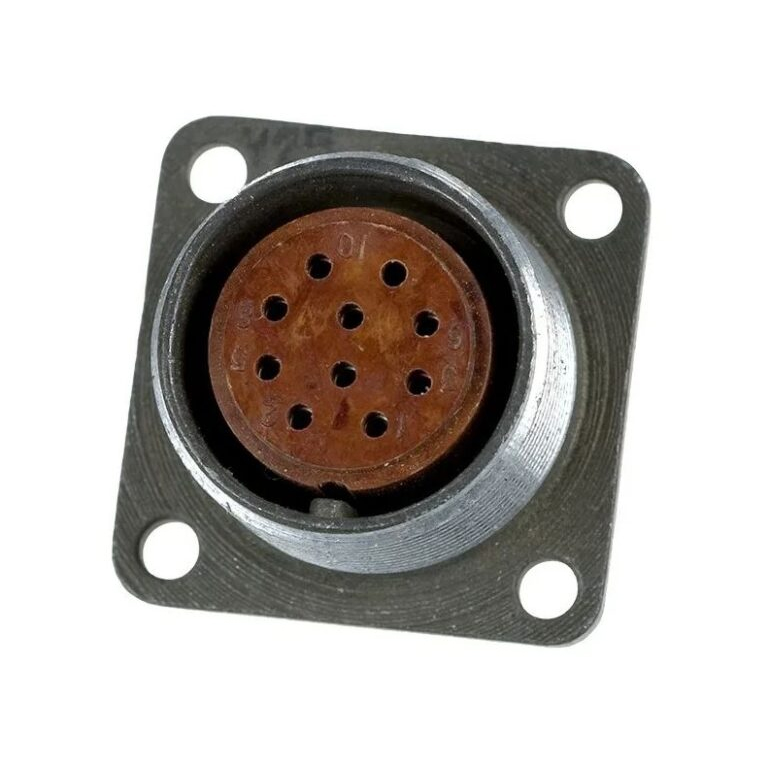

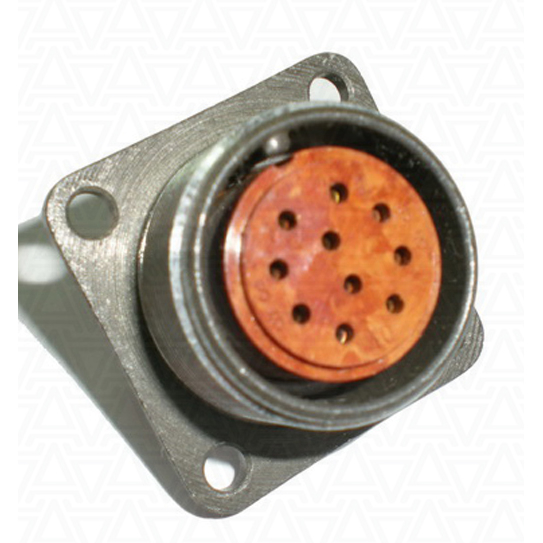

2РМТ22Б10Г1В1БВ Элекон

Цена:

1100 ₽

Производитель: Элекон

Технические характеристики

2РМТ22Б10Г1В1БВ — это блочная розетка производства АО «Завод Элекон» из серии цилиндрических низкочастотных разъёмов 2РМТ. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц, с внутренним объёмным монтажом.

Разъём имеет условный размер корпуса 22, 10 контактов диаметром 1 мм (тип — гнездо). Максимальный рабочий ток на контакт — 7 А, на разъём — 58 А; рабочее напряжение до 560 В, электрическая прочность изоляции — 1850 В. Сопротивление изоляции составляет 1000 МОм, ресурс — 500 сочленений-расчленений.

Работает в диапазоне температур от -60 до +100 °C, при влажности до 98% (+25 °C) и атмосферном давлении от 133,32×10⁻¹² Па до 50,6×10⁴ Па. Выдерживает механические удары (до 500 g однократно), вибрацию (1–5000 Гц, 50 g), акустические шумы до 170 дБ. Климатическое исполнение — В2.1, теплостойкость — 100 °C, срок хранения — до 15 лет.

Корпус из алюминиевого сплава А-22, основание — карболит, метод сочленения — резьбовой (без левой резьбы, обозначение «Б»). Габариты: 30×30×25 мм, масса — 18,3 г, рабочее положение — любое, герметичность отсутствует. Соответствует ГОСТ или ТУ ГЕ0.364.126 ТУ.

На изображении показан технический чертёж похожего разъёма серии 2РМТ с видом спереди, сбоку и в разрезе, где видны габаритные размеры и конструктивные элементы.

Описание

2РМТ22Б10Г1В1БВ

2РМТ22Б10Г1В1БВ: блочная розетка для надёжных электрических соединений

Разъём 2РМТ22Б10Г1В1БВ — цилиндрический низкочастотный соединитель серии 2РМТ, выполненный в виде блочной приборной розетки. Он предназначен для организации разъёмных соединений в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц. Конструкция ориентирована на стационарную установку на корпусе оборудования, панели или приборном блоке.

Особенности конструкции

Маркировка 2РМТ22Б10Г1В1БВ указывает на исполнение соединителя с корпусом условного размера 22 и контактной группой на 10 контактов. В данной версии используются гнездовые контакты диаметром 1 мм, а сам разъём относится к негерметичным блочным розеткам без патрубка.

Корпус изготовлен из алюминиевого сплава, что помогает сочетать сравнительно небольшую массу с механической прочностью. Изолятор выполнен из карболита, а контакты изготовлены из латуни и имеют серебряное покрытие. Такое покрытие способствует стабильности электрического контакта и снижению переходного сопротивления в местах сочленения.

Резьбовой механизм соединения обеспечивает фиксацию ответной части разъёма. Это особенно важно для приборов, которые работают при вибрации, перемещениях или регулярном техническом обслуживании.

Технические параметры 2РМТ22Б10Г1В1БВ

Параметр	Значение
Тип исполнения	Блочная приборная розетка
Количество контактов	10
Тип контактов	Гнездовые, извлекаемые
Диаметр контактов	1 мм
Способ сочленения	Резьбовой
Максимальный ток на контакт	До 7 А
Максимальный суммарный ток	До 58 А
Рабочее напряжение	До 560 В
Переходное сопротивление контакта	Не более 5 мОм
Рабочая температура	От −60 до +100 °C
Покрытие контактов	Серебро
Герметичность	Негерметичное исполнение

Указанные параметры делают разъём 2РМТ22Б10Г1В1БВ подходящим для многоконтактного подключения цепей питания, управления, контроля и передачи низкочастотных сигналов.

Где применяется разъём

Блочная розетка 2РМТ22Б10Г1В1БВ применяется в составе промышленной, измерительной, транспортной и специальной аппаратуры, где требуется компактное и обслуживаемое многоконтактное соединение. Типичные задачи включают:

подключение панелей управления и модулей оборудования;
коммутацию электрических цепей внутри приборных шкафов;
подключение кабельных жгутов к корпусным устройствам;
передачу питания и управляющих сигналов между функциональными блоками;
применение в системах автоматизации, стендовом оборудовании и контрольно-измерительных комплексах.

Рабочий температурный диапазон от −60 до +100 °C и рассчитанная устойчивость к механическим воздействиям позволяют использовать соединитель в условиях, где обычные бытовые разъёмы не обеспечивают необходимой надёжности. Для близкого исполнения серии 2РМТ заявлены вибрационные нагрузки в диапазоне 1–5000 Гц и ресурс до 500 циклов сочленения и расчленения.

На что обратить внимание

При подборе ответной части необходимо проверить не только серию 2РМТ, но и совпадение контактной формулы, расположения контактов, типа контактов и конструктивного исполнения. Для 2РМТ22Б10Г1В1БВ важны 10-позиционная схема, гнездовые контакты диаметром 1 мм и блочный формат монтажа.

Также следует учитывать, что это негерметичный соединитель. Поэтому при эксплуатации в средах с прямым воздействием воды, агрессивных веществ, пыли под давлением или при повышенных требованиях к герметизации необходимо предусматривать защиту корпуса, уплотнение изделия в составе оборудования либо выбирать другое конструктивное исполнение.

2РМТ22Б10Г1В1БВ — практичное решение для аппаратуры, которой требуется устойчивое, разъёмное и многоконтактное соединение с резьбовой фиксацией, серебряным покрытием контактов и возможностью работы в широком диапазоне температур.
