2РМТ22Б10Г1В1: цилиндрический разъём для надёжных электрических соединений

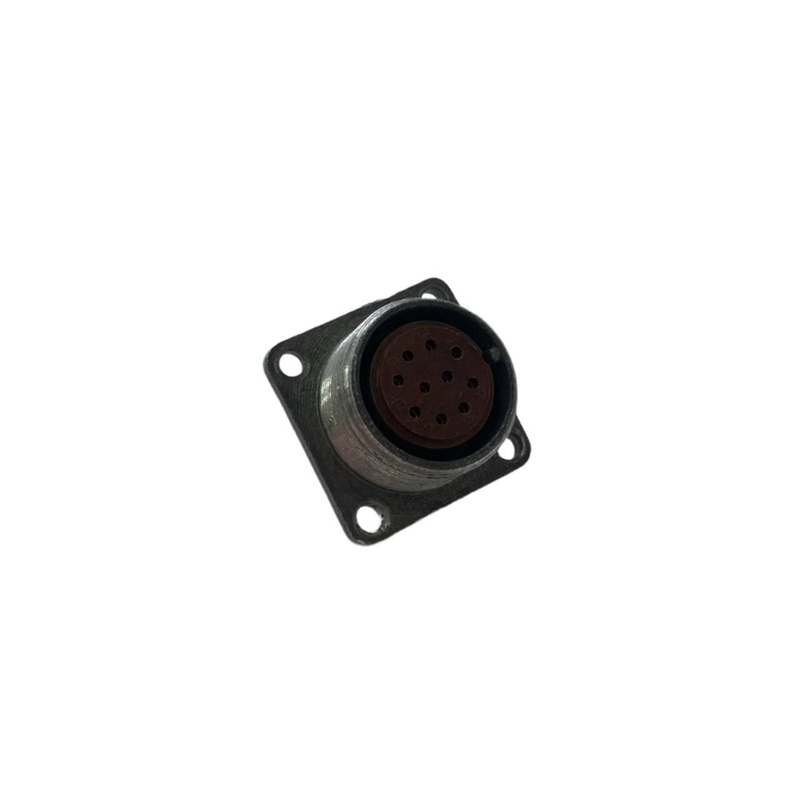

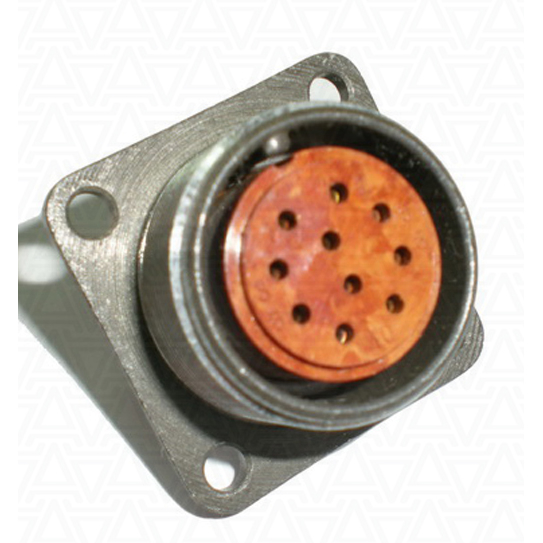

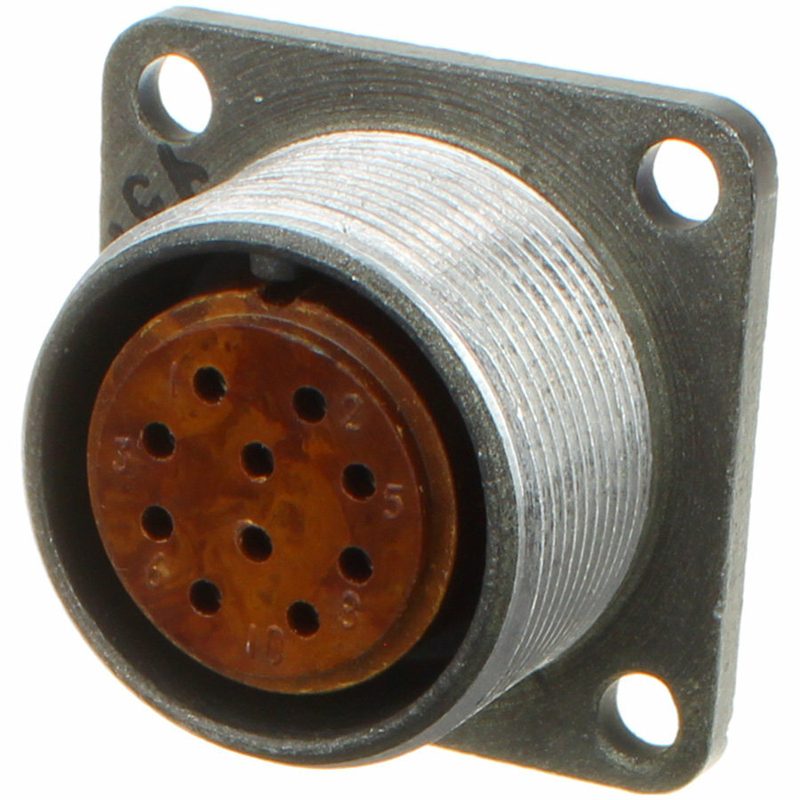

2РМТ22Б10Г1В1 — блочная розетка из серии цилиндрических низкочастотных электрических соединителей. Она применяется при внутреннем объёмном монтаже радиоэлектронной, измерительной, промышленной и специальной аппаратуры, где требуется устойчивое многоконтактное соединение цепей питания и сигналов.

Конструкция разъёма рассчитана на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц. Соединитель относится к негерметичному исполнению и используется в паре с совместимой вилкой соответствующей серии и контактной схемы.

Основные особенности 2РМТ22Б10Г1В1

Маркировка 2РМТ22Б10Г1В1 указывает на принадлежность изделия к распространённой серии разъёмов 2РМТ. Модель выполнена в блочном формате: розетка предназначена для установки на корпус прибора, панели или другом элементе аппаратуры.

Ключевые особенности соединителя:

• Цилиндрический корпус с условным размером 22.

• Контактная схема на 10 контактов.

• Резьбовое сочленение ответных частей.

• Одношпоночная поляризация, помогающая исключить неправильную ориентацию при подключении.

• Извлекаемые контакты, упрощающие обслуживание и замену контактных элементов.

• Возможность применения контактов с серебряным или золотым покрытием в зависимости от исполнения.

• Монтаж проводников методом обжимки.

Резьбовая фиксация особенно важна для аппаратуры, работающей при вибрациях, ударах или периодическом обслуживании: она обеспечивает механически устойчивое сопряжение вилки и розетки.

Технические параметры

Для исполнения 2РМТ22Б10Г1В1 указываются следующие рабочие характеристики:

Указанные параметры делают разъём подходящим для передачи питания, управляющих сигналов и низкочастотных электрических цепей. Конкретные допустимые значения зависят от применяемой контактной группы, исполнения и условий эксплуатации, поэтому при проектировании важно сверять документацию на используемую пару соединителей.

Где применяется разъём

Разъём 2РМТ22Б10Г1В1 востребован в оборудовании, где необходимо обеспечить разъёмное, компактное и механически надёжное подключение нескольких проводников. Типичные области применения:

• Радиоэлектронная и радиотехническая аппаратура.

• Промышленные системы автоматики и управления.

• Контрольно-измерительные приборы.

• Источники питания и распределительные блоки.

• Телекоммуникационное оборудование.

• Испытательные стенды.

• Транспортная, авиационная и специальная техника.

• Приборные шкафы и модульные комплексы.

Блочная конструкция удобна для стационарной установки на панель: ответная кабельная часть подключается к прибору снаружи, а внутренние проводники разводятся внутри корпуса.

Что учитывать при монтаже

Перед установкой 2РМТ22Б10Г1В1 необходимо проверить соответствие ответной части по серии, размеру корпуса, контактной схеме и ключеванию. Даже при внешнем сходстве соединители с разными схемами контактов или исполнениями не всегда совместимы.

При монтаже важно:

• Подбирать провода по допустимому сечению и токовой нагрузке контактов.

• Соблюдать технологию обжимки, используя подходящий инструмент.

• Контролировать нумерацию контактов по электрической схеме изделия.

• Исключать чрезмерные механические нагрузки на корпус и контакты.

• Проверять полноту резьбового соединения после стыковки.

• Учитывать температурный режим, вибрационные нагрузки и требования к изоляции.

Правильно подобранный и установленный разъём 2РМТ22Б10Г1В1 помогает организовать удобное обслуживание аппаратуры, сохранить качество электрического контакта и снизить риск ошибок при подключении многожильных кабелей.
