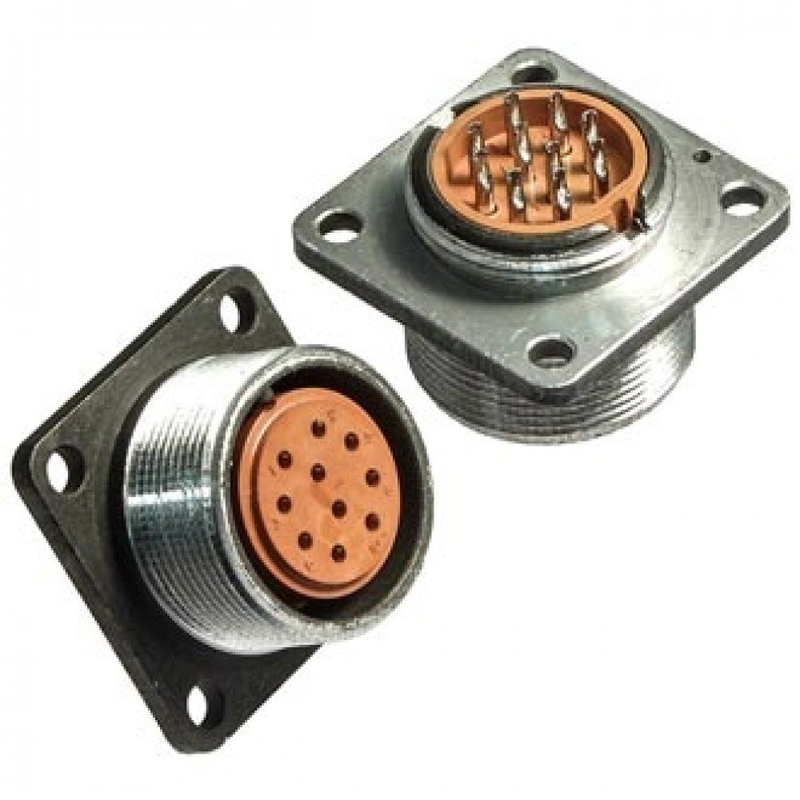

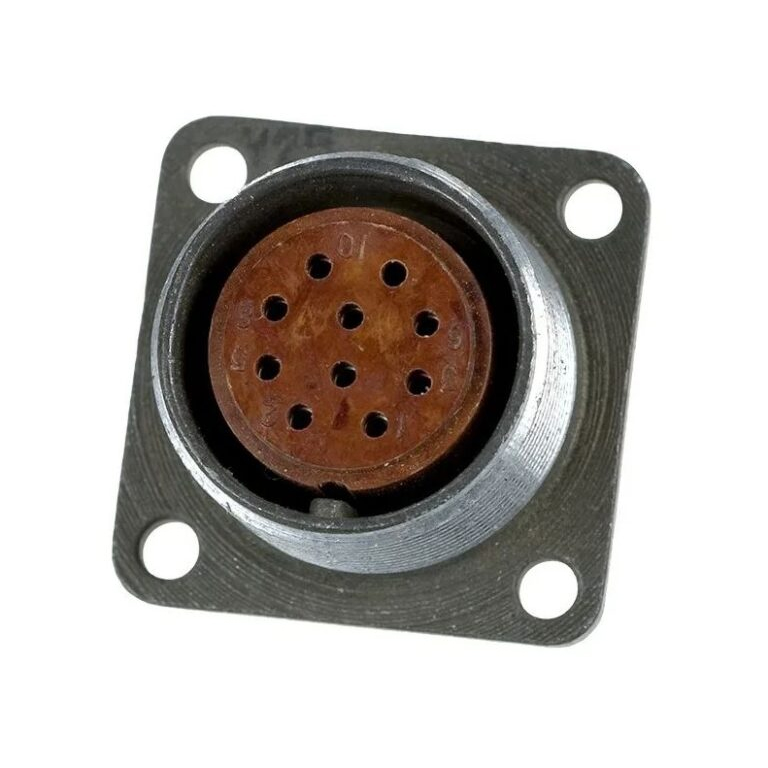

2РМТ22Б10Г1Б1В — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения из серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Это блочная (приборная) розетка с 10 гнездовыми контактами диаметром 1 мм, условным размером корпуса 22 мм и резьбовым соединением. Максимальное рабочее напряжение — 560 В, токовая нагрузка на контакт — до 7 А (суммарно до 58 А на соединитель), сопротивление контакта — не более 0,005 Ом.

Материалы и конструкция

Корпус выполнен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4 или карболита, контакты имеют покрытие золотом или серебром (в зависимости от модификации). Контакты извлекаемые, способ монтажа — обжимка или пайка.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +100°C (с учетом перегрева контактов до +180°C), сопротивление изоляции — не менее 1000 МОм. Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²), линейное ускорение до 2000 м/с²; ресурс — 500–1000 часов наработки, 500 сочленений-расчленений, срок сохраняемости — 15–25 лет.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, в т.ч. в условиях тропического климата и пониженного давления.
